Reibschlüssige Hochhalteeinrichtung erhöht die Sicherheit bei Pressen

05.11.2009 | Autor / Redakteur: Lothar Grötzinger / Josef-Martin Kraus

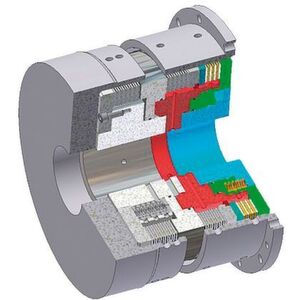

Bild 1: Hydraulisch betätigte Kupplungs-Brems-Kombination mit integrierter Hochhalteeinrichtung. Sie bietet drei Funktionen auf kleinstem Raum.

Zur Stößelhochhaltung in mechanischen Pressen wurde ein reibschlüssiges System entwickelt. Es ist in die hydraulisch betätigte Kupplungs-Brems-Kombination integriert und in jeder beliebigen Stößelstellung wirksam, im Gegensatz zu formschlüssigen Systemen, die meist nur in der oberen Stößelstellung verriegeln können.

Pressen gehören zu den für den Bediener gefährlichsten Maschinen und sind daher in der Maschinenrichtlinie 2006/42/EG eingestuft. Aufgrund dieser Gefährdung wird für die mechanischen Pressen eine Stößelhochhalteeinrichtung vorgeschrieben.

Hochhalteeinrichtung muss Pressenstößel bei Stillstand sichern

Diese muss wirksam sein, wenn bei Pressenstillstand zwischen Tisch und Stößel manuelle Arbeiten vorgenommen werden, zum Beispiel eine Teilekontrolle bei automatisierten Pressen, eine Werkzeuginstandsetzung oder Reparaturen. Die Hochhalteeinrichtung stellt sicher, dass selbst bei Ausfall der kompletten Energieversorgung – etwa der Drucklufttechnik für die Ausbalancierungszylinder – der Stößel in seiner Position gehalten wird und somit keine Gefahr für die Sicherheit und Gesundheit von Personen entsteht. Die Anforderungen für eine Hochhalteeinrichtung sind in der DIN EN 692, Absatz 5.3.18, festgehalten [1].

Wurden bisher als Hochhalteeinrichtungen größtenteils formschlüssige Lösungen auf dem Markt angeboten, die meist nur in der oberen Stößelstellung verriegeln können, hat Herion Systemtechnik seit kurzem ein reibschlüssiges System im Programm. Dieses System ist in jeder beliebigen Stößelstellung wirksam. Dadurch kommt es optimal den Forderungen und Wünschen der Kunden nach.

Diese BG-geprüfte Hochhalteeinrichtung in Form einer Lamellenbremse erfüllt alle Ansprüche der DIN EN 692. Sie wird direkt in bestehende hydraulische Kupplungs-Brems-Kombinationen integriert. Somit ist dieses System in jeder Hinsicht sowohl für den Hersteller als auch für den Betreiber einer mechanischen Presse die wirtschaftlichste Lösung.

Montagefertige Einheit mit Hochhalteeinrichtung übernimmt drei Funktionen

Eine hydraulisch betätigte Kupplungs-Brems-Kombination mit integrierter Hochhalteeinrichtung bietet drei Funktionen auf kleinstem Raum (Bilder 1 und 2): Sie beinhaltet zwei Bremsen (A und B) und eine hydraulisch betätigte Kupplung (C). Die Hochhaltung des Stößels ist durch die zweite Bremse (A), die ein eigenes Lamellenpaket und Betätigungssystem hat, gewährleistet.
