Encoder Absolute 36-mm-Drehgeber mit analoger Schnittstelle

Ob Prozesstechnik oder Fabrikautomation: Komplexität und Funktionsumfang der Maschinen nimmt zu. Damit steigen die Anforderungen an die Sensorik – bei immer weniger Bauraum. Mit neuen absoluten Drehgebern bietet Siko einen Lösungsansatz.

Anbieter zum Thema

SIKO GmbH

Micro-Epsilon Messtechnik GmbH & Co. KG

FAULHABER Antriebssysteme

Eine exakte Positionsmessung ist essenziell für Drehgeber. Gleichzeitig sollten Drehgeber möglichst kompakt gebaut und robust gegenüber Stör- und Umwelteinflüssen sein.

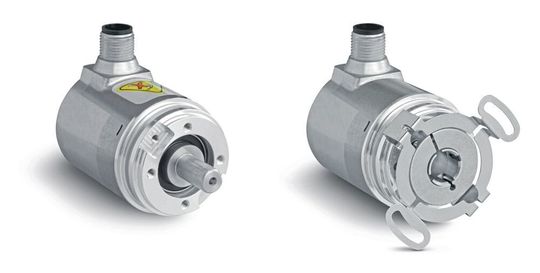

Die neuen absoluten Drehgeber AV3650M und AH3650M kombinieren eine präzise Positionsmessung mit einem kleinen und widerstandsfähigen Gehäuse und sind Siko zufolge damit eine Lösung für eine effiziente und kostenoptimierte Positionsmessung. Die absoluten Positionswerte werden hierbei über die integrierten analogen Schnittstellen ermittelt. Dem Anwender stehen eine Vielzahl von unterschiedlichen Varianten wie 0...10V, 0…5V sowie 4…20mA zur Verfügung.

Die beiden Drehgeber mit magnetischem Messprinzip besitzen ein auf der Energy-Harvesting-Technologie basierendes Multiturn-System, womit eine Messung der Umdrehungen ohne den Einsatz eines mechanischen Getriebes oder einer Batterie möglich ist. Dadurch sind die Sensoren laut Siko nicht nur verschleiß- und wartungsfrei, sondern punkten auch durch den Wegfall zusätzlicher Kosten. Trotz der kompakten Bauart mit einem Außendurchmesser von nur 36 mm können die Drehgeber mehr als 65.000 Umdrehungen absolut und präzise erfassen. Dank der integrierten Teach-In-Funktionalität haben Anwender die Möglichkeit, die analoge Strom- oder Spannungsschnittstelle einfach an den benötigten Messbereich ihrer Applikation anzupassen.

Ein weiterer Vorteil der Sensoren liegt in deren robusten und widerstandsfähigen Bauart. Egal ob Vibrationen, Schmutz, Feuchtigkeit oder Temperatur: Mit der Schutzart IP67 und dem Temperaturbereich von -40 °C bis +85 °C sind die Drehgeber darauf ausgerichtet. So können die Drehgeber auch in anspruchsvollen Industrieanwendungen zuverlässige Positionswerte liefern.

Die Drehgebervarianten AV3650M und AH3650M bieten eine hohe Flexibilität bei der Montage an den Maschinenkörper. Während der AH3650M mit verschiedenen Hohlwellen-Durchmessern von 6 – 10 mm erhältlich ist, kann beim AV3650M zwischen verschiedenen Vollwellen-Ausführungen gewählt werden. Beide Sensoren sind mit den gängigen Montagearten verfügbar, wodurch diese einfach in das Gesamtsystem integrierbar sind.
