CFK-Komplettbearbeitung CFK bis zu 50 % wirtschaftlicher bearbeiten

Gemeinsam mit der Industrie hat das Fraunhofer-IPA eine Bearbeitungsmaschine entwickelt, die CFK fräst und die Nachbearbeitung übernimmt.

Anbieter zum Thema

KEBA Industrial Automation Germany GmbH

StoCretec GmbH

KALTENBACH.SOLUTIONS GmbH

Fraunhofer-Institut für Produktionstechnik und Automatisierung IPA

Ob Lastwagen, Busse, Autos, Fahrräder oder Roller: Sie alle werden in Zukunft mit Elektroantrieb unterwegs sein. Dabei gilt: Je leichter das Fahrzeug, desto länger reicht der Akku. Als Werkstoff für die Karosserie bieten sich deshalb kohlenstofffaserverstärkte Kunststoffe (CFK) an. Sie sind ähnlich stabil wie Stahl, aber rund achtmal leichter. Sogar Aluminium ist dreimal schwerer als CFK. Allerdings sind die Herstellungs- und Bearbeitungskosten von CFK-Bauteilen noch immer hoch.

Vieles wird bis heute von Hand erledigt: Werker nehmen frisch gefräste Bauteile aus der Maschine, beseitigen überstehende Fasern und reinigen sie für die nachfolgende Versiegelung der Kanten. „Das ist nicht prozesssicher“, bemängelt Philipp Esch von der Abteilung Leichtbautechnologien am Fraunhofer-IPA, „weil Werker ein und dieselbe Kante subjektiv unterschiedlich bewerten.“ Hinzu kommt: Die feinen CFK-Stäube, die beim Fräsen anfallen, sind gesundheitsschädigend und wirken abrasiv. Sie erhöhen also den Verschleiß bestimmter Maschinenkomponenten, wenn sie sich darauf absetzen.

Leichtbauteile bearbeiten, automatisiert abmessen und versiegeln

Die Herstellung von CFK-Werkstücken wäre um 50 % wirtschaftlicher, gäbe es eine Maschine, die die Leichtbauteile nicht nur bearbeitet, sondern auch automatisiert abmisst und versiegelt. Eine solche haben nun Esch und andere Forscher vom Fraunhofer IPA, die Firma Homag Holzbearbeitungssysteme GmbH sowie weitere Partner aus der Industrie gemeinsam entwickelt. Die Bearbeitungsmaschine steht als betriebsbereiter Demonstrator in einer Halle auf dem Gelände des Fraunhofer IPA.

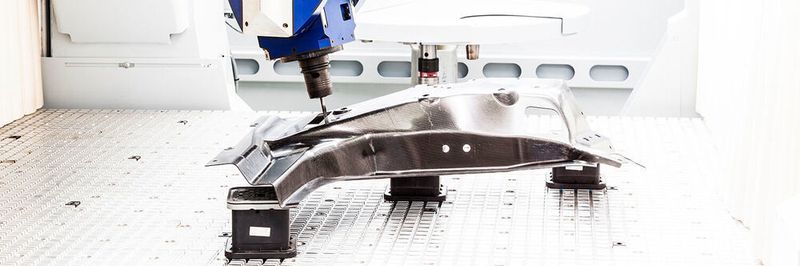

Führt ein Werker der Maschine ein endkonturnah hergestelltes CFK-Bauteil zu, fräst sie es zunächst hochpräzise und verleiht ihm so die gewünschte Form. Eine Abrasivbürste entfernt danach alle überstehenden Fasern. Düsen blasen die feinen CFK-Stäube in eine Absauganlage. Diese filtert den Staub heraus, ehe sie die Luft an die Umgebung abgibt. Vorzeitiger Verschleiß an der Maschine wird so unterbunden.

Per Streifenlichtprojektion tastet ein Sensor das CFK-Werkstück ab. So entsteht eine Punktwolke, in der spezielle Algorithmen eventuelle Abweichungen von der Idealkontur erkennen. Bewegen sich die Abweichungen innerhalb der Toleranz, versiegelt die Bearbeitungsmaschine anschließend die Kanten mit einem Flüssiglack. Dieser wird anschließend mit ultraviolettem Licht bestrahlt und härtet umgehend aus – das Bauteil ist fertig.

Bildergalerie

„Wir haben ein modulares, voll integriertes Maschinenkonzept entwickelt“, sagt Esch. Die einzelnen Prozessschritte können also in beliebiger Reihenfolge ablaufen, lassen sich mit anderen kombinieren und auf andere Bauteilgeometrien anpassen. Noch nicht einmal beim Werkstoff ist CFK Complete festgelegt: „Unsere Maschine könnte genauso gut Holz, Aluminium oder Metallkomponenten fräsen, nachbearbeiten und lackieren“, so Esch weiter.

Die Forscher und ihre Projektpartner passen die Bearbeitungsmaschine gerne an die Bedürfnisse interessierter Anwender an.
