Metav 2016 Durchgängige Prozessketten in der Fertigung – Vision und Wirklichkeit

Autor / Redakteur: Walter Frick / Lisa Saller, Lisa Saller

Die METAV 2016 zeigt die gesamte Wertschöpfungskette in der Fertigungstechnik – von der Planung (CAD/CAM) bis zur Automatisierung mit einem Schwerpunkt auf Werkzeugmaschinen und Fertigungssysteme. Innovative Lösungen entlang der gesamten Prozesskette, vom 3D-Scan bis zum fertigen Produkt ermöglichen auch im Formenbau mehr Effizienz und höhere Produktivität.

Firma zum Thema

Steuerung von Heidenhain
Steuerung von Heidenhain
(Dr. Johannes Heidenhain GmbH)

Prozesskettenglieder müssen gemeinsame Sprache sprechen

Durch die Verwendung virtueller Maschinen und optimierter CAM-Software lassen sich spanende Bearbeitungsprozesse bereits außerhalb der Maschine abbilden und optimieren und so Produktionszeiten und Prozesskettenlängen deutlich verkürzen. Von der Idee bis zum fertigen Werkstück: Die durchgängige Prozesskette in der Fertigung der Zukunft verlangt eine intelligente Vernetzung von Werkzeugmaschinen und IT-Systemen.

Für Hartmut Kälberer, Geschäftsführer Technik und Projektmanagement der F. Zimmermann GmbH, Neuhausen a.d.F., sieht eine durchgängige Prozesskette in der Fertigung der Zukunft so aus: „Von Beginn der Konstruktion an werden die Teile im CRM-System erfasst, NC Programme erstellt und die zu verwendenden Werkzeuge automatisch zugeordnet und abgerufen.“ Somit ist die Produktion von Beginn der Prozesskette über den zu erwartenden Kapazitäts- und Materialbedarf informiert. Automatische Protokollierung und eine intelligente Vernetzung werden das Bild in Zukunft prägen. Materialbedarf und Lagerbestand werden automatisch abgeglichen. Somit kann die Produktionsüberwachung und Kapazitätsplanung praktisch vollautomatisch vollzogen werden.

Die Bausteine der idealen Prozesskette vom virtuellen Werkstück bis zum realen Bauteil umfassen alle Stationen vom Konstruieren, Modellieren, Programmieren, Simulieren bis zum Produzieren, wobei „die Simulation immer wichtiger wird. Je nach Situation erfordert die Prozesskette die Simulation oder Modellierung als ersten Schritt“. Das Ziel sei die vollständige Simulierung: „Am Ende wird man ein Programm lediglich auf die Maschinensteuerung kopieren und das Teil wird produziert.“

Zur Realisierung bedarf es mehr als nur der richtigen Software – und auch „nicht jede Steuerung ist prozesskettentauglich, denn leider gibt es noch keine standardisierte Schnittstelle. Ziel muss die logische Verknüpfung von verschiedenen Steuerungen und Programmen sein und damit eine Standardisierung der Schnittstellen. Sie alle müssen eine gemeinsame Sprache sprechen“.

Deshalb sind abgestimmte Paketlösungen (CAD/CAM-System, Steuerung, Maschine) für den Anwender durchaus von Vorteil: „Schnittstellen aus einer Hand reduzieren das Risiko der Schnittstelleninkompatibilität.“ Denn noch immer sind Schnittstellen teilweise restriktiert und / oder patentiert: „Ein Siemens-Motor ist nur über eine Siemens-Steuerung ansteuerbar.“

Die Frage, ob sich intelligent vernetzte Maschinen und Prozesse mit neuen Bedien- und Kommunikationskonzepten wie Smartphone oder Tablet prozesssicher steuern lassen, beantwortet Zimmermann-Geschäftsführer Kälberer mit einem ausgewogenen „Sowohl als auch“: „Prozesssicher ja, weil Warnhinweise schneller ankommen. Eine große Herausforderung ist dagegen nach wie vor die IT-Sicherheit.“ Der Zugang auf Netzwerke und diverse Firewalls bremsen in der Praxis oft das ganze System aus.

Den Vorteil der digitalisierten, durchgängigen Prozesskette auch für den werkstattorientierten Mittelständler, beispielsweise ein Werkzeug- und Formenbauer mit Kleinserien bis Losgröße 1, bringt Kälberer so auf den Punkt: „Durch entsprechende digitale Überwachung wird der mannlose Betrieb prozesssicherer.“ Realisierte Beispiele etwa im Werkzeug- und Formenbau gibt es durchaus. So seien Einzellösungen schon viele Jahre im Einsatz. Praktisch erprobt und bewährt sind die Funktionen: „Meldungen auf Telefon, Tablet oder Fernwartung über Remote-Zugriff.“

Die Zimmermann-Aktivitäten zur METAV 2016 umschreibt Geschäftsführer Kälberer vieldeutig in einer Art Firmenphilosophie: „Unser Portfolio wird auch in Zukunft auf die stetig wachsenden Anforderungen unserer Kunden angepasst und innovative Weiterentwicklungen werden in die Maschinen implementiert.“

Steuerung muss „prozesskettentauglich“ sein

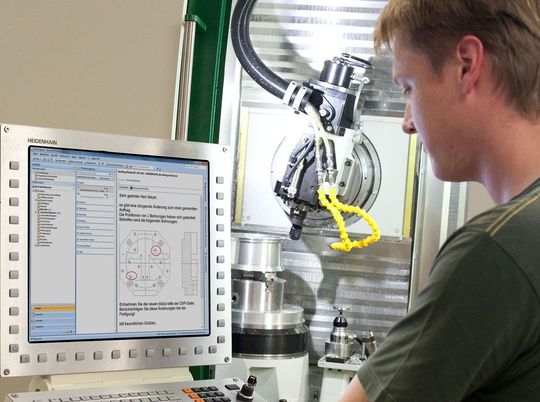

Maßgeblichen Anteil an einer funktionierenden Prozesskette haben die verwendeten Steuerungen. Allesamt „prozesskettentauglich“ sind beispielsweise die Produkte der Dr. Johannes Heidenhain GmbH aus Traunreut: „Mit unseren Steuerungen kann der Bediener über die Option ‚Remote Desktop Manager‘ auf alle relevanten Daten direkt vom Arbeitsplatz an der Maschine zugreifen. Er kann so ganz einfach alle Anwendungen – zum Beispiel Verwalten, Dokumentieren und Visualisieren – auf der Steuerung bedienen und nutzen.“

Die Software-Anwendungen können dabei auf einem Industrie-PC im Schaltschrank der Werkzeugmaschine oder auf einem beliebigen PC im Firmennetz installiert sein. Über die Steuerung lassen sich die Anwendungen vollständig und komfortabel bedienen. Selbst rechenintensive Aufgaben im Bereich CAD/CAM nehmen dabei keinen Einfluss auf die CNC-Bearbeitung und die Leistungsfähigkeit der Maschine. Zusatzbildschirme oder PCs neben der Maschine sind nicht mehr erforderlich.

Funktionierende Prozesskette kommuniziert mit allen Gliedern

Lösungen von der Stange haben natürlich auch die Traunreuter nicht im Koffer, denn „jeder Betrieb ist individuell und hat seine eigene Philosophie und sein eigenes spezielles Know-how, wie er Abläufe organisiert“. Unternehmensgröße, Fertigungstiefe, Losgröße oder Maschinenpark definieren die jeweils spezifischen Rahmenbedingungen und damit auch die individuelle Prozesskette. Da Prozesse nicht starr sind, muss die Prozesskette darüber hinaus offen für Änderungen und Weiterentwicklungen sein: „Die Grundlage einer funktionierenden Prozesskette ist aber auf jeden Fall die aktuelle und vollständige Bereitstellung aller relevanten Daten in digitaler Form an alle ihre Glieder.“

Die flexiblen Möglichkeiten, die Steuerungen vollständig in die Prozesskette zu integrieren, sind auch für werkstattorientierte Betriebe sehr interessant. Der Maschinenbediener erhält direkt an der Maschine vollen Zugriff auf die gesamte Prozesskette und damit auf Auftragsdaten wie z. B. technische Zeichnungen, CAD-Daten, NC-Programm, Werkzeugdaten, Arbeitsanweisungen, Bestückungslisten oder Lagerinformation. An der Maschine wiederum entstehen während der Fertigung zahlreiche Daten und Informationen, die an anderer Stelle in der Prozesskette benötigt werden. Dazu gehören etwa Daten über Anpassungen am Bearbeitungsprogramm oder Anpassungen von Technologiewerten, die an der Steuerung vorgenommen wurden, aber auch Prüfberichte, die im Fertigungsablauf entstehen oder das Zurückmelden von Fertigteilen und von Restmaterial. Also, so die Heidenhain-Philosophie, „muss eine Prozesskette auch den Datenrückfluss aus der Fertigung vollständig und systematisch unterstützen“.

Neben der Dokumentation wird eine kurzfristige Reaktion in Zukunft immer wichtiger, um orts- und zeitnah auf Änderungen eingehen zu können. Das Lösungspotenzial des Maschinenbedieners in der Werkstatt kann dabei zu mehr Effizienz in der Fertigung führen. Die Steuerung und ihr Bediener übernehmen eine zentrale Position innerhalb der Prozesskette.

Die aktuellen Steuerungen kommunizieren in alle Richtungen sowie mit allen Gliedern der Prozesskette. So fügen sie sich nahtlos und flexibel in individuelle Strukturen ein. Außerdem sind sie offen für sich ändernde bzw. weiterentwickelnde Prozesse. Dazu verfügen sie beispielsweise über integrierte Schnittstellen, die die Kommunikation mit mobilen Endgeräten über kundenspezifische Konzepte ermöglichen.

Auf der METAV 2016 stellt Heidenhain verschiedene Funktionen seiner aktuellen High-End-Steuerung in Live-Präsentationen vor, darunter auch Möglichkeiten, die Steuerung in individuelle Prozessketten einzubinden.
