Montagelinie Ein Prototyp für die Anlagen-Flexibilität

Kunststoffschläuche abhängen, wickeln und auf Länge bringen, und zwar IPC-gesteuert und im XTS-Oval: Sondermaschinenbauer TEUP hat mit Unterstützung von Beckhoff eine anpassungsfähige Montagelinie entwickelt, Transportsystem inklusive.

Anbieter zum Thema

Beckhoff Automation GmbH & Co. KG

Klinkhammer Intralogistics GmbH

Maschinenbau Kitz GmbH

Im Normalfall richtet der österreichische Sondermaschinenbauer TEUP seine Konstruktionen auf einen konkreten Kundenbedarf aus. Die bis dato einzige Ausnahme: eine anpassungsfähige Montagelinie für Kunststoffschläuche, welche die Steirer aus eigenem Antrieb entwickelten und die künftig als individuell konfigurierbare Standardlösung zur Verfügung stehen soll.

„Als sich einer unserer Kunden aus einem sehr speziellen Geschäftsfeld zurückzog, beschlossen wir, diese Lücke zu füllen. Zumal wir als jahrelanger Sublieferant genau wussten, worauf es bei Anlagen für diese Marktnische wirklich ankommt“, erzählt Markus Resch, Head of Electric und Software bei TEUP – Technische Entwicklung und Produktions GesmbH. „Zumal wir als jahrelanger Sublieferant genau wussten, worauf es bei Anlagen für diese Marktnische wirklich ankommt.“

Die 1996 gegründete TEUP kommt aus dem Vorrichtungs- und Formenbau und bewegte sich in den vergangenen 25 Jahren sukzessive in Richtung Sondermaschinenbau. „Wir sind langsam in diesen Bereich hineingewachsen und haben uns immer umfassenderen und komplizierteren Herausforderungen gestellt“, so Resch. Inzwischen reicht die Lösungskompetenz der Steirer von der Gestaltung eines einfachen Handarbeitsplatzes mit einer Hand-Kniehebelpresse bis hin zu einer vollautomatisierten Montagelinie mit 50 Einzelprozessen.

Die als Standardlösung entwickelte Anlage ist modular gestaltet, PC-basiert geregelt und mit dem flexiblen Transportsystem XTS von Beckhoff ausgestattet. „Durch einen modularen Aufbau sollte sich die Anlage individuell an die jeweiligen Erfordernisse anpassen und problemlos in alle Länder dieser Welt transportieren lassen“, erläutert Alexander Imhof, Mechanik-Konstrukteur bei TEUP, den Ansatz.

Ziel des Maschinenkonzepts war dementsprechend insbesondere eine maximale Kompaktheit und Flexibilität. Das bedeutete, zahlreiche Bearbeitungsstationen – quasi als Modulbaukasten – in das Gesamtsystem einzubinden. Markus Resch: „Wir sprechen hier von einer Montagelinie, in der Kunststoffschläuche aus Polyethylen auf die gewünschte Länge gebracht, zu Bündeln gewickelt, mit unterschiedlichen Konnektoren sowie Dichtungen versehen, beschriftet und mittels Lasermessung endkontrolliert werden.“

Komplettes Automatisierungsportfolio

Verschiedene Optionen abzuwägen und zu evaluieren, beherrschen die TEUP-Mitarbeiter fast aus dem Effeff. Schließlich sind sie als Sondermaschinenbauer daran gewöhnt, bei jedweder Aufgabenstellung nach der bestmöglichen Umsetzung Ausschau zu halten. Alexander Imhof nutzt dabei häufig auch Youtube als Inspirationsquelle. Und so stieß er auch in diesem Fall bei der Online-Suche nach einer passenden Produkttransportlösung auf mehrere Beckhoff-Videos über XTS: „Wir haben uns zwar mehrere Alternativen im Detail angesehen, aber das von Beckhoff angebotene Komplettpaket überzeugte am meisten: der globale Support, die einfach skalierbare PC-basierte Steuerungsarchitektur und die aus einer Hand zur Verfügung stehende Produktvielfalt, die bis hin zu Servoverstärkern, Servomotorklemmen, Reglern für Fremdmotoren und Servomotoren sowie verschiedensten I/Os und Twinsafe reicht.“

Bei der neuen Montagelinie sind also etliche Beckhoff-Komponenten zu finden: u.a. die elektronische Überstromschutzklemme EL9227-5500, die zahlreiche Prozessdaten anzeigt und etwaige Ereignisse in einer Abschalt-Historie speichert, oder der Echtzeit-Ethernet-Port-Multiplier CU2508, der die auf mehreren Strängen ablaufende Ethercat-Kommunikation zwischen dem zentralen „Gehirn“ der Anlage, einem Schaltschrank-Industrie-PC C6930, und dem Transportsystem XTS managt. Beim XTS selbst waren es vor allem die flexiblen Gestaltungsmöglichkeiten, die Alexander Imhof angesprochen haben: „Man ist an keine fixen Abstände gebunden, benötigt keine Stopper und kann die einzelnen Bearbeitungsstationen genau in jener Reihenfolge anordnen, die der jeweilige Kunde benötigt. Sehr wichtig ist zudem, dass auch nachträgliche Änderungen des ursprünglichen Anlagendesigns problemlos realisierbar sind.“

Derzeit überlegen die Steirer noch die Erweiterung um ein XPlanar-System, um das Ein- bzw. Ausschleusen von Rohmaterialien und fertigen Produkten zu optimieren. Eine entsprechende Schemazeichnung ist bereits bei Beckhoff zur „Debatte freigegeben“. Denn eines habe sich beim Bau des Anlagenprototyps, den TEUP für Testläufe und Vorführzwecke im eigenen Haus behalten wird, deutlich gezeigt: Bei einem offenen Gedankenaustausch kommen die besten Einfälle. So war es beispielsweise ursprünglich nicht geplant, mit dem C6930 auch die beiden involvierten Stäubli-Roboter direkt zusammen mit dem XTS-System zu steuern. „Das ergab sich erst bei der Inbetriebnahme, da wir dadurch schnellere Zykluszeiten und somit eine bessere Synchronisation mit den Bewegungen des Transportsystems erreichen konnten. Komfortabel und effizient umgesetzt wurde dies mit der Twincat-Bibliothek Robotics uni VAL PLC“, erklärt Gerhard Holzer, Support bei Beckhoff Österreich. „Nun haben wir wirklich einen Rechner für alles“, freut sich Markus Resch darüber, dass für die Automatisierung der gesamten Montagelinie lediglich ein Industrie-PC entsprechend zu konfigurieren ist. Das bedeute bei einer Anlage, die in gleicher oder zumindest sehr ähnlicher Form in Serie gehen soll, einen erheblichen Vorteil.

XTS erlaubt kompakte Anlagen

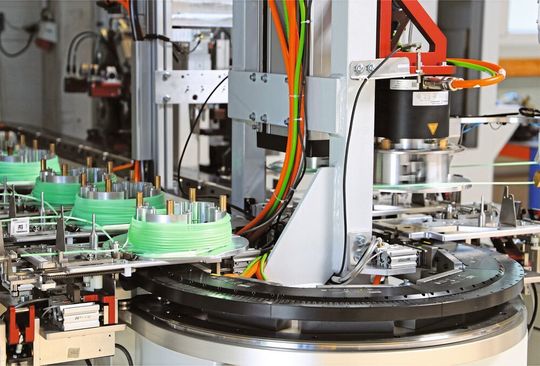

Das Ziel einer höheren Anlagenflexibilität wurde laut Alexander Imhof klar erreicht: „In der Vergangenheit waren die Kunden an eine starre, 30 m lange Produktionslinie gebunden. Jetzt sind mit einem um ein Viertel geringeren Anlagen-Footprint gleich hohe Stückzahlen eines Produkts oder sogar mehrere Produktvarianten parallel herstellbar.“ Außerdem können selbst beim derzeit standardmäßig eingesetzten XTS – mit zehn Movern und ovaler, 8 m betragender Streckenlänge – bei Bedarf noch drei bis vier zusätzliche Bearbeitungsstationen integriert werden.

Beim Formatwechsel, etwa zur Umstellung auf andere Wickellängen, muss mit XTS und PC-basierter Steuerungstechnik nichts mehr geschraubt oder dem für die Materialzuführung zuständigen Sechsachser neu eingeteacht werden. Diese Änderungen lassen sich per Mausklick in der Software erledigen. Markus Resch zufolge reduzieren sich dadurch die Rüstzeiten von 20 auf 1 min.

„Die einzelnen Kunststoffschläuche werden nun millimetergenau auf ein bestimmtes Endmaß gewickelt. Bei der alten Anlage gab es immer kleine Abweichungen“, ergänzt Resch. Außerdem helfe der mit Beckhoff erarbeitete Systemaufbau dabei, eine weitere Zukunftsvision umzusetzen: „Eine Montagelinie, die so leicht von A nach B zu verfrachten ist, dass sich eine Endfertigung in unmittelbarer Nähe zum Einsatzort des Produkts anbietet.“
