Hochleistungs-Schweißsteuerung fürs Widerstandsschweißen

| Redakteur: M.A. Frauke Finus

Die neue Hochleistungs-Schweißsteuerung B 20K von Bihler bietet mit ihrem Versorgungs-Spannungsschutz, fünf Standard-Messkanälen, nur einem Umrichter und der Servo-Achsen-Ansteuerung verschiedene Funktionen für mehr Sicherheit und Effizienz.

Firmen zum Thema

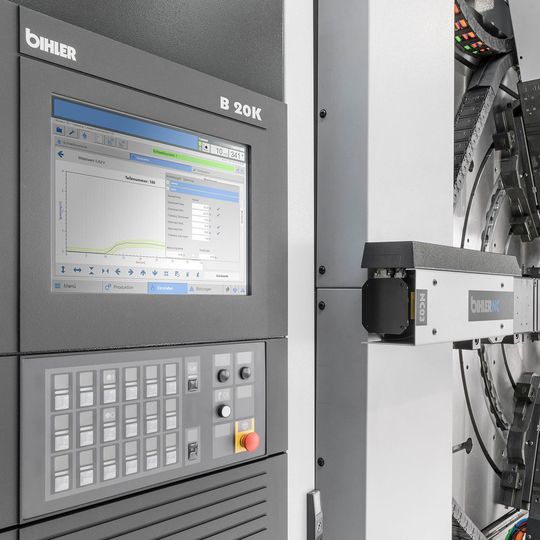

B 20K-Steuerung
B 20K-Steuerung
(Bild: Bihler)

Mit der neuen Schweißsteuerung B 20K hat Bihler das bestehende Schweißsystem B 5000 weiterentwickelt. Dazu zählt nach Unternehmensangaben der gesteigerte Bedienkomfort der Anlage mit einer einheitlichen Oberfläche, einfacher Navigation und kompakten, reduzierten Bildschirm-Informationen. In Kombination mit dem Touchscreen lässt sich die B 20K komfortabel und effizient handhaben, wie es heißt. Eine wesentliche Neuerung betreffe den Umrichter, der die Schweißparameter regelt und die benötigte Leistung zur Verfügung stellt.

Der Clou: In der B 20K übernimmt dies nur ein Umrichter. „Bihler ist der einzige Anbieter, der alle Leistungsgrößen zwischen 70 und 220 Kilovoltampere mit nur einem Umrichter abdeckt“, erklärt Christoph Schäfer, Leiter Produktmanagement bei Bihler. „Der Umrichter bildet damit die universelle Basis-Hardware und lässt langwierige Umbauten oder Auswechselungen der Vergangenheit angehören.“ Dank dieser Flexibilität kann der Anwender die B 20K für unterschiedliche Schweißaufgaben einsetzen, vom Mikro- bis zum Makroschweißen. Als zusätzliches Feature ist die B 20K kompatibel mit einem Induktor zum berührungslosen Erwärmen von Stählen und Buntmetallen, wie es weiter heißt.

Umfassende Überwachung

Auch in Sachen Prozesssicherheit setzt die B 20K neue Maßstäbe. So verfügt sie über fünf standardmäßig integrierte Messkanäle. Damit lassen sich alle relevanten Parameter wie Strom, Spannung, Weg und Kraft vollumfänglich erfassen, analysieren und überwachen. Nutzbar sind laut Bihler sowohl einzelne Messwerte als auch komplette Messkurven inklusive Mittelwert-Trends. Neben der Trendüberwachung sei auch die Hüllkurvenüberwachung unter Einhaltung eines definierten Toleranzbandes möglich. Diese lasse sich zusätzlich noch individuell etwa auf Teilabschnitte anpassen. Der Schweißprozess bekomme so maximale Sicherheit und Transparenz.

„Die breite Datengrundlage ermöglicht effiziente Optimierungen. Die Überwachungsfunktionen garantieren ein perfektes Prozess-Monitoring“, so Christoph Schäfer. „Damit lässt sich die Qualität jedes Schweißprozesses nachhaltig steigern.“ Ein weiteres Highlight der B 20K sei ihre Leistungsfähigkeit. So ermöglicht nach Unternehmensangaben die Trafogröße 70 kVA Prozessfrequenzen bis 20.000 Hz. Diese Hochfrequenzen erlauben entsprechend viele Eingriffsmöglichkeiten und damit eine besonders exakte und zielgerichtete Dosierung der eintreffenden Energie. Dies erhöht die Prozesssicherheit und Qualität insbesondere bei der Herstellung von Mikro-Kontakten und Kleinstschweißungen, wie es heißt.

Sicherheit und Unabhängigkeit

Die B 20K ist mit einem serienmäßig im Umrichter vorinstallierten aktiven Versorgungsmodul zur Sicherheit vor Netzschwankungen ausgestattet. Es kompensiert nach Art eines Energiespeichers die Schwankungen im Stromnetz und sorgt für eine konstante Spannung für den Schweißprozess, wie Bihler mitteilt. Dies reduziere Ausfallzeiten und Störungen und mache den Schweißprozess bei gesteigerter Verfügbarkeit noch sicherer. Die Möglichkeit zur Integration von Servo-Achsen bietet zudem neue Möglichkeiten in der Pressen- und Folgeverbundtechnologie, wie es heißt. Denn dadurch erfolgen alle Bewegungsabläufe für das Schweißwerkzeug autark und unabhängig vom Pressenhub. Sie werden von der Schweißsteuerung gesteuert und lassen sich in jedes bestehende Fertigungssystem integrieren, wie es heißt. Diese Möglichkeit biete die Variante B-20K-NC mit ihren zusätzlichen Achsschränken. Daneben ist die B 20K auch als Standalone-Variante mit zwei Schweißpositionen erhältlich. Die All-in-one-Variante B 20K-VC 1 vereint als integrierbare, vollautomatische Fertigungslösung die Schweißsteuerung sowie die Maschinen- und Prozesssteuerung mit vollem Funktionsumfang aus B 20K und Vari Control.
