Wissensforum Zerspanung In der Zerspanung anführend sein

Von Victoria Sonnenberg

Anbieter zum Thema

Zu wissen, was sich heute in der Zerspanung tut, kann bereits morgen den Wettbewerbsvorteil bedeuten. Welche neuen Lösungen für wen infrage kommen, diskutieren Sie am besten gemeinsam mit Experten auf dem erstmalig veranstalteten Wissensforum Zerspanung. Das auf den Mittelstand zugeschnittene Programm zeigt Ihnen Methoden und Verfahren, mit denen Sie Ihre Zukunft sichern.

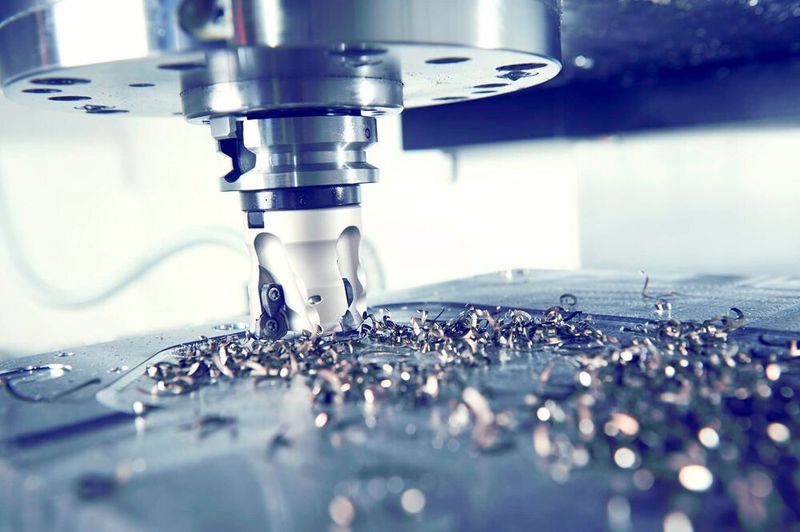

(Bild: VCG )

Den Auftakt unserer neuen Veranstaltung macht Keynote-Speaker Prof. Dr.-Ing. Hans-Christian Möhring. Der Institutsdirektor des IfW, Institut für Werkzeugmaschinen, an der Universität Stuttgart startet den Tag mit dem Vortrag: Kognitive Zerspanungssysteme – von der Information zum Mehrwert.

Insbesondere vor dem Hintergrund steigender Qualitätsanforderungen an zerspanend gefertigte Hochleistungs- und Funktionsbauteile kommt der Beobachtung und Überwachung der Prozesse eine immer größere Bedeutung zu.

Dabei gilt es Fehlereffekte und Störeinflüsse rechtzeitig zu erkennen, um kritische Prozesssituationen zu vermeiden und Gegenmaßnahmen einleiten zu können. Mit der Digitalisierung kommen auch zunehmend Daten ins Spiel. Oftmals stellt sich jedoch die Frage, welcher Nutzen aus den Datenmengen gezogen werden kann und wie entsprechende Ansätze umzusetzen sind. Der Vortrag stellt Methoden zur sensiblen Ermittlung von Prozessdaten in spanenden Fertigungsoperationen vor und zeigt Strategien und Verfahren für eine zielgerichtete Dateninterpretation auf. Neben analytischen Ansätzen werden Methoden der Künstlichen Intelligenz und des Machine Learnings vorgestellt.

Es folgen darauf die K.-H. Müller Präzisionswerkzeuge GmbH und TU Kaiserlautern, die in einem gemeinsamen Projekt zu transferierbarer künstlicher Intelligenz in der Zerspanung forschen. Auf der Bühne beschreiben Geschäftsführer Mathias Schmid und Peter M. Simon M. Sc., wissenschaftlicher Mitarbeiter, die Produktion von übermorgen. Wie bei allen industriellen Anwendungen steigt auch in der Zerspanung der Kostendruck. Kostentreiber sind in diesem Industriezweig vor allem der Werkzeugverschleiß sowie das Zeitspanvolumen.

Ein Werkzeugwechsel zum richtigen Zeitpunkt hilft, Kosten zu sparen und die Produktivität zu steigern. Bei der Entscheidung, wann ein Werkzeugwechsel am günstigsten ist, kann Maschinelles Lernen (ML) wirkungsvoll unterstützen. Eine große Herausforderung hierbei ist jedoch, dass sich die einzelnen Zerspanprozesse von Anwendungsfall zu Anwendungsfall signifikant unterscheiden.

Eine Möglichkeit, diese Problemstellung zu adressieren, stellt das sogenannte Transfer Learning dar. Im Rahmen des Transfer Learnings wird Wissen aus verwandten, bereits gelernten Aufgaben genutzt, um ML-Modelle schneller für neue, verwandte Aufgaben zu trainieren. Seit Juni 2021 läuft ein durch das Bundesministerium für Bildung und Forschung (BMBF) gefördertes Forschungsprojekt. Im Rahmen dieses Projekts wird die Nutzbarmachung von Transfer Learning in der Zerspanung sowie die Möglichkeit der industriellen Anwendbarkeit untersucht. Im Rahmen des Vortrags werden die Zielsetzung und Vorgehensweise im Projekt sowie der Nutzen, den die Industrieanwender erwarten können, präsentiert.

HIER FRÜHBUCHER-TICKET SICHERN!

Im Anschluss folgt Hon.-Prof. Dr.-Ing. Dirk Lange, Leiter Entwicklung – Artis Division Marposs Monitoring Systems GmbH mit seinem Beitrag über die Prozessüberwachung für eine optimierte Zerspanung. Die Prozessüberwachung ist mittlerweile zu einem festen Bestandteil von Produktionsanlagen im Bereich der Zerspanung geworden. Eine Fertigung mit hoher Wirtschaftlichkeit, Produktivität und Qualität ist für viele Prozesse heutzutage meist nur mit dem Einsatz von Überwachungssystemen möglich. Die Ansprüche an diese Systeme sind in den letzten Jahren weiter gestiegen, da vielschichtige Anforderungen erfüllt werden müssen. Hierzu zählen die Überwachung unterschiedlichster Prozesse und Kleinstwerkzeugen, die Integration in unterschiedliche Werkzeugmaschinen und Steuerungen, die einfache Bedienbarkeit, der automatisierte Betrieb und die hohe Aussagesicherheit. Insbesondere bei komplexen Zerspanprozessen zeigt sich zum einen das hohe Potenzial zur Erhöhung der Wirtschaftlichkeit aber auch der Bedarf an einer Weiterentwicklung der auf dem Markt befindlichen Systeme.

Ergänzend zur Prozessüberwachung ergeben sich mit den Systemen weitere Anwendungsmöglichkeiten zur Werkzeugoptimierung, Anlagenbewertung, Maschinenzustandsüberwachung, cloudbasierte Datenauswertung usw.

Im Rahmen des Vortrages werden Anforderungen aus der Praxis, Applikationen, System- und Integrationsmöglichkeiten sowie weitergehende Analysemöglichkeiten dargestellt. Neben bereits verfügbaren praxistauglichen Lösungen soll auch ein Ausblick auf zukünftige Potenziale zur Optimierung und Qualitätsregelung gegeben werden.

Im Anschluss daran kommt Dipl.-Ing. Hendrik Rentzsch auf die Bühne, Abteilungsleiter Werkzeugmaschinentechnik am Fraunhofer-Institut für Werkzeugmaschinen und Umformtechnik IWU, mit seinem Vortrag Smart Tool – Prozessüberwachung direkt an der Wirkstelle. Digitalisierung steht als Befähiger zunehmend im Fokus der Entwicklungen, wenn es um die Steigerung von Produktivität, Wirtschaftlichkeit und Flexibilität moderner Fertigungsprozesse geht.

Transparenz in der Zerspanung mittels wirkstellennaher Prozessüberwachung ist dabei ein Key Enabler. Die gewonnenen, hochsensitiven Daten bilden die Basis für eine umfassende Optimierung sowie adaptive Regelung der Bearbeitung.

Ausgestattet ist Smart Tool mit Sensoren zur Messung von Schwingungen, Prozesskräften sowie Temperaturen. Mithilfe spezifischer Auswertealgorithmen kann auf die Zustände von Prozess und Werkzeug sowie auf das Bearbeitungsergebnis rückgeschlossen werden. Insbesondere kleinere Änderungen dieser Aspekte, zum Beispiel hervorgerufen durch fortschreitenden Werkzeugverschleiß oder Aufmaß- und Materialschwankungen des Werkstücks, stellen dabei höchste Anforderungen an die Messsensitivität.

Diesen kann das digitale Überwachungssystem durch seine direkte Nähe zum Prozess gerecht werden. Ferner ist die Kopplung mit einer Maschinensteuerung zur Realisierung einer adaptiven Prozessregelung möglich. Potenzielle Anwendungsszenarien können zum Beispiel eine NC-Bahnkorrektur zur Kompensation der elastischen Werkzeugabdrängung, ein automatisierter Werkzeugwechsel am Ende der Werkzeugstandzeit oder die iterative Vorschubreduktion zur Elimination dynamischer Instabilitäten sein.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

Die für den permanenten Betrieb des Smart Tools notwendige elektrische Energie wird in erster Linie durch eine innovative Energy Harvesting Lösung generiert. Nahezu alle elektronischen Komponenten des Werkzeughalters befinden sich auf einem kompakten, universellen Segment zwischen Spannzeug und Spindelschnittstelle. Infolgedessen sind letztere beiden Geometrien auch weitgehend frei wählbar und lassen eine Vielzahl anwendungsspezifischer Kombinationen zu. Dadurch steht einem mit herkömmlichen Werkzeughaltern vergleichbarer Einsatz nichts im Wege.

Im Rahmen des Vortrages wird zunächst auf die derzeitigen und zukünftigen Herausforderungen in der Zerspanung eingegangen, dann Möglichkeiten der Prozessüberwachung vorgestellt und systematisiert und im Speziellen das Smart Tool als einen Lösungsansatz näher erläutert. Abschließend werden die Vorteile für Nutzer anhand bisher durchgeführter Tests anwendungsnah dargestellt.

Mit ihrem Vortrag Schwingungsdämpfung: Präzision und Leichtbau – Geht doch folgt Dr. Ulrike Jehring, wissenschaftliche Mitarbeiterin am Fraunhofer-Institut für Fertigungstechnik und Angewandte Materialforschung IFAM. Spanende Bearbeitung, rhythmische und beschleunigte Bewegungen erzeugen Schwingungen, die von hochsteifen Konstruktionen verlustarm weitergeleitet werden.

Je leichter die Baugruppen sind, desto größer werden bei gleicher Schwingungsenergie die angeregten Amplituden. Diese vermindern die Präzision spanabhebender Bearbeitung, begrenzen die Taktraten und die Lebensdauer der Bauteile und Werkzeuge und führen zur Abstrahlung von Lärm.

Die dagegen eingesetzten aktiven und semiaktiven Dämpfungssysteme bilden einen Kompromiss zwischen notwendiger Dämpfung, zusätzlichem Aufwand und zusätzlicher Masse. Damit stehen sie, ähnlich wie die passive Dämpfung über Zusatzmassen, in deutlichem Widerspruch zum Leichtbau.

Leichtbau ist aber erforderlich, um höhere Beschleunigungen und geringere Antriebsleistungen zu realisieren. Für den Leichtbau bewegter Baugruppen von Werkzeugmaschinen werden seit einigen Jahren erfolgreich Sandwichkonstruktionen mit Aluminiumschaum als Kernlagen eingesetzt. In Metallschäumen kommt es über lokale mikroplastische Verformungen zur Schwingungsdämpfung. Diese zur Dämpfung notwendige Verformung läuft aber der Forderung nach hoher Steifigkeit zuwider. Die hochsteifen Decklagen schränken die Verformung des Aluminiumschaums ein. Die gewünschte hohe Sandwich-Steifigkeit wirkt sich also kontraproduktiv bezüglich einer guten Dämpfung aus. Abhilfe schaffen in den Aluminiumschaum eingelagerte partikelgefüllte Hohlkugeln. Die in den Hohlkugeln frei beweglichen Partikel dämpfen auch bei Starrkörperbewegung die Schwingungen des Bauteils. Im Vortrag wird die Entwicklung des Halbzeugs von den Modellen für die Schwingungsdämpfung bis zu prototypischen Anwendungen dargestellt.

Wie man den Schwingungen ebenfalls Herr wird, erklärt Dr.-Ing. Benjamin Thorenz, Leitender Oberingenieur – Akademischer Rat a.Z. am Lehrstuhl Umweltgerechte Produktionstechnik der Universität Bayreuth. Er wird über die Schwingungsreduzierte Fräsbearbeitung durch Einsatz von Werkzeugen mit stabilisierenden Leichtbaukern referieren. Eine Produktivitäts- und Ressourceneffizienzsteigerung bei der spanenden Bearbeitung bedeutet eine Reduzierung der Prozessdauer und dementsprechend eine Steigerung des Zeitspanvolumens. Die Beachtung der Fertigungsgenauigkeit und der -qualität ist dabei unabdingbar. Diese Steigerung wird durch auftretende dynamische Störungen begrenzt, die aus einer Relativbewegung zwischen Werkzeug und Werkstück resultieren. Sie bedingen eine verminderte Prozessleistung, schlechtere Oberflächengüten sowie verkürzte Werkzeugstandzeiten. Die präsentierte Entwicklung legte daher ihren Fokus auf das Bearbeitungswerkzeug selbst und setzt somit am direkten Kontakt zum zu bearbeitenden Werkstoff an.

Vor diesem Hintergrund zeigt der Vortrag die Entwicklung eines Eckfräsers, welcher ein gesteigertes Widerstandsmoment gegen Biegung und Torsion aufweist und somit prozessinduzierte Schwingungen reduziert.

Realisiert wurde dies durch das Einbringen eines Leichtbaukerns, der durch die Auswahl und Dimensionierung der eingesetzten Faserverbundkunststoffe eine gezielte Einflussnahme auf die genannten Eigenschaften ermöglichte. Ferner wurden dadurch die Auswirkungen auf den Zerspanprozess selbst – in Form einer Steigerung der Prozesseffizienz, der Oberflächengüte bearbeiteter Bauteile sowie der Werkzeugstandzeit – verwirklicht.

René Kehl, New Business Development Manager bei der Heule Werkzeug AG, wird in seinem Vortrag Mechanische Entgratlösungen für die Serienfertigung einen kleinen Exkurs in die Welt des Entgratens machen. In der Präsentation werden anhand von verschiedenen Werkstücken die gängigsten Alternativverfahren (Interpolieren, ECM, TEM, AFM) dem mechanischen Entgraten gegenübergestellt.

Der Zuhörer erfährt, wo die Stärken und die Grenzen des mechanischen Entgratens liegen. Er lernt, welches die möglichen Kriterien sind, die es zu beurteilen gilt.

Die Präsentation zeigt auf:

  • Was versteht man genau unter mechanischem Entgraten?
  • Welche spezifischen Eigenheiten zeichnen dieses Verfahren aus?
  • Welche Möglichkeiten ergeben sich aus diesen Eigenheiten für den Anwender in der Praxis?
  • Anhand verschiedenster Praxisbeispiele u.a. aus dem Bereich der Elektromobilität erfährt der Zuhörer, wo diese spezifischen Eigenheiten für den Anwender zum Tragen kommen.
  • Wie kann der Hersteller eines mechanischen Entgratwerkzeugs das Entgratresultat und die Prozesszeiten positiv beeinflussen?

Am Ende des Vortrags soll der Zuhörer in der Lage sein, den sinnvollen Einsatz des mechanischen Entgratens für zukünftige Projekte bei sich im Produktionsprozess einschätzen zu können.

Es folgen weitere spannende Vorträge zu den Themen Verzahnungsstoßen, Werkstückspannung oder Optimierung von Fräsprozessen via KI. Sie finden alle relevanten Infos hier.
