Elektormotor Kompakter DC-Kleinstmotoren mit Edelmetallkommutierung

Die neue Serie 1016…SR von Faulhaber erweitert die bewährte Motorfamilie SR um noch kompaktere DC-Motoren mit Edelmetallkommutierung. Zusammen mit den bereits vorgestellten Serien 0816…SR und 1024…SR sind diese Antriebe für Anwendungen geeignet, wo maximale Leistung bei minimalster Einbausituation gefordert sind.

Anbieter zum Thema

FAULHABER Antriebssysteme

Oswald Elektromotoren GmbH

Maxon Motor GmbH

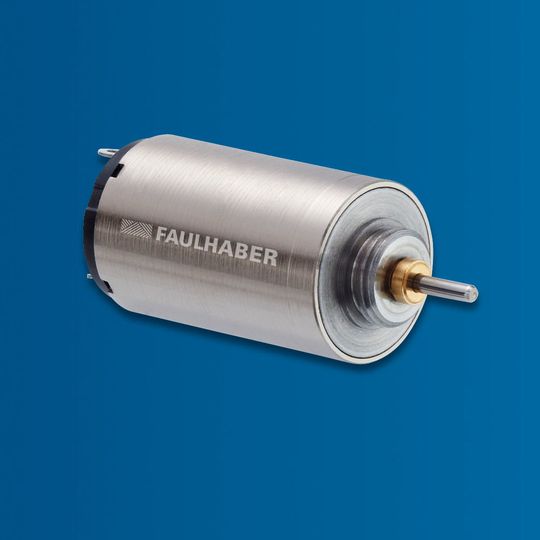

Der neue Motor Serie 1016…SR erreicht bei einer Länge von 16 mm und einem Durchmesser von 10 mm ein Dauerdrehmoment von 0,92 mNm. Seine Δn/ΔM-Kennlinie weist mit 5953 min^-1/mNm , 3V eine besonders flache Steigung auf und erlaubt damit sehr weiche Übergänge beim Lastwechsel. Weitere Stärken des Motors sind laut Hersteller sein niedriger Stromverbrauch, die hohe Energieeffizienz sowie minimale Vibration und Geräuschentwicklung. Damit sei er als Antrieb für Anwendungen mit kleinen Ausmaßen und besonders hohen Anforderungen geeignet, so etwa für Präzisionswerkzeuge, optische Geräte oder aktive Prothesen.

Motor kombinierbar mit zahlreichen Getrieben

Wie auch die anderen Motoren der SR-Familie, kann der DC-Kleinstmotor 1016…SR mit einer breiten Palette von Getrieben kombiniert werden. Mit dem 12/4 Planetengetriebe zum Beispiel erreicht er ein Drehmoment von bis zu 300 mNm. Für Anwendungen, in denen es auf hochpräzise Positionierung ankommt, stehen spielarme Stirnradgetriebe als kompakte Alternative zur Verfügung. Mit ihnen lässt sich unerwünschtes Spiel reduzieren oder eliminieren, so Faulhaber. Optische und magnetische Encoder mit einer Auflösung von bis zu 256 Impulsen pro Motorwellenumdrehung erlauben eine hochgenaue Steuerung des Antriebs. Er kann zudem mit zahlreichen Steuerungen, vom miniaturisierten Speed Controller SC 1801 bis zum Motion Controller MC 3002 zu einer Gesamtlösung verknüpft werden.
