Werkzeugbau Winkelmühle aus Klingenberg in Sachsen will sich breiter aufstellen. Deshalb hat man das kunststoffliche Machbarkeitsspektrum um 2-Komponenten-Technik von Wittmann Battenfeld erweitert.

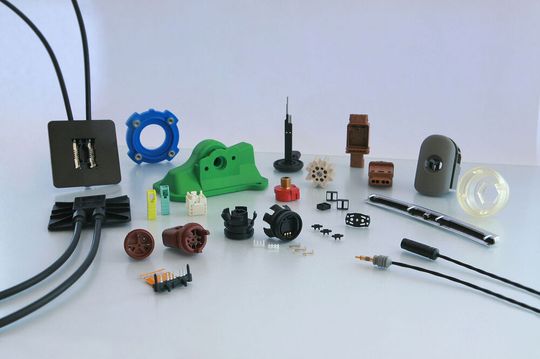

Das 1992 aus dem Werkzeugbau „Elektronische Bauelemente Dorfhain“ hervorgegangene Unternehmen Werkzeugbau Winkelmühle ist ein familiengeführtes Unternehmen in der zweiten Generation. Die Gründer, Karl-Heinz Berthold und Hartmut Baumgart, unterstützen den heutigen Geschäftsführer Tom Berthold nach wie vor als Seniorberater, wie es weiter heißt. Die sächsischen Kunststoffexperten fertigen mit über 70 Mitarbeitern hochpräzise Stanz- und Spritzgießwerkzeuge an, aber auch Teile im Bereich Stanz-/Kunststofftechnik für elektronische Systeme. Bei Letzteren handelt es sich primär um Metall-Kunststoff-Kombinationen sowie Kleinst- und Mikroteile. Die Produkte finden vor allem im Innen- und Motorraum von Kraftfahrzeugen ihren Einsatz. Es werden aber auch Komponenten für die Uhren-, die Solar-, die Möbelindustrie, die Energiewirtschaft und für die Lichtwellenleiter-Technik hergestellt. Die Mehrzahl der Kunden des Unternehmens ist im Raum Sachsen ansässig. Bei den per Spritzgießprozess hergestellten Kunststoffteilen und -hybriden handle es sich vorwiegend um hochkomplexe und anspruchsvolle Teile, was Präzision und Belastungsfähigkeit angehe. Speziell im Automobilbereich sind die Komponenten nämlich oft extremen Umgebungsbedingungen ausgesetzt.

Das Spritzgießen ohne Mittelholm bringt Freiraum

Im Spritzguss setzt Werkzeugbau Winkelmühle aktuell 24 Maschinen ein, wovon deutlich mehr als die Hälfte von Wittmann Battenfeld stammt – darunter befinden sich auch zwei Mikrospritzgieß-Maschinen und vier Vertikalmaschinen zur Kunststoffverarbeitung. Aber bei der zuletzt angeschafften Maschine handelt es sich um eine Vertikalmaschine der neuen Vpower-Reihe, die das Mehrkomponenten-Spritzgießen beherrscht. Diese Maschine, genauer gesagt eine Vpower 120/130H/210V, ist die erste 2-Komponenten-Vpower, die im Raum Sachsen steht. Die Vpower unterscheidet sich laut Hersteller von den Vorgängermodellen vor allem durch ihr neues 2-Holm-Rundtisch-Konzept, das keinen Mittelholm braucht und so für optimale Zugänglichkeit sorgt. Durch das holmfreie Drehzentrum stehe unter dem Rundtisch ausreichend Freiraum für die Zuführung von Kühlwasser, Hydraulik, Druckluft und Elektrik zur Verfügung.

Bildergalerie

Bildergalerie mit 5 Bildern

Die großzügig dimensionierten Rundtische sind mit einer 2-Holm-Portalschließeinheit mit zwei außenliegenden Fahrzylindern ausgestattet. Das macht ein schnelles Öffnen und Schließen möglich, wie es weiter heißt. Die Rundtische arbeiten mit servoelektrischen Antrieben, die kurze Drehzeiten und präzise Positionierbarkeit erlauben, so Wittmann Battenfeld. Das sogenannte Uniforce-Ausgleichsplattensystem zwischen den Querträgern der Schließeinheit und dem Werkzeugspann-Bereich soll für eine gleichmäßige und schonende Kraftübertragung auf das Spritzgießwerkzeug sorgen. Durch die offene Bauweise ist die Maschine besonders gut geeignet, um in Automatisierungssysteme mit Einlegeteile-Zuführung und Fertigteilentnahme integriert zu werden, wie der Hersteller anmerkt.

Vpower-2-K-Maschine erfüllt offensichtlich alle Kriterien

Weil das Unternehmen primär kleinere Serien und damit auf einer Maschine unterschiedlichste Produkte herstellt, legt Eric Mende, Produktionsleiter bei Winkelmühle, bei der Anschaffung von Maschinen vor allem Wert auf ein hohes Maß an Flexibilität. Des Weiteren muss die Maschine einfach bedienbar sein, sowie möglichst kurze Zykluszeiten und vor allem eine hohe Wiederholgenauigkeit gewährleisten. Auch ist die Energieeffizienz von Spritzgießmaschinen für die Werkzeugbau Winkelmühle aufgrund der gestiegenen Energiekosten und der Umweltstandards des Unternehmens aktuell von hoher Bedeutung. Auch die Möglichkeit der Anbindung der Peripherie werde zunehmend wichtiger. Das Fazit der Sachsen: Die neue Vpower erfüllt die geforderten Kriterien in jeder Hinsicht. Darüber hinaus sind die Systeme von Wittmann Battenfeld allgemein kompakt gebaut und sparsam beim Energiebedarf, heißt es abschließend.
