Messtechnik Langlöcher hochgenau in der Drehmaschine scannen

Autor / Redakteur: Winfried Weiland / Udo Schnell

Vier Langlöcher in einem komplexen Bauteil sorgten bei einem Fertigungsdienstleister für Kopfzerbrechen. Weil bisher bekannte Systeme die Aufgabe nicht bewältigen konnten, musste eine neue Lösung her: eine Drehmaschine mit integriertem Messtaster.

Firma zum Thema

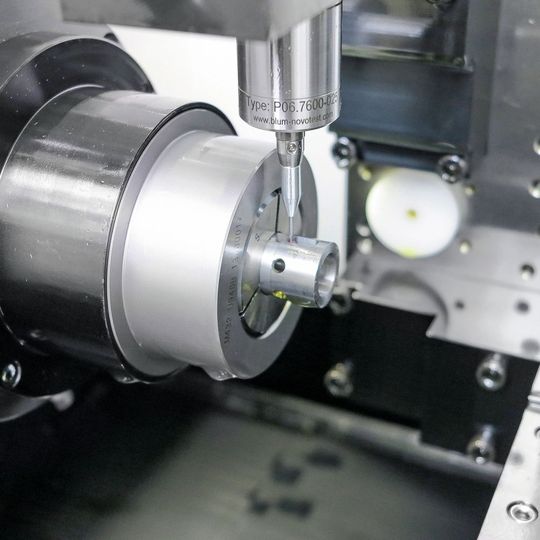

Der Messtaster TC76-Digilog von Blum-Novotest scannt die komplette Kontur des Langlochs.
Der Messtaster TC76-Digilog von Blum-Novotest scannt die komplette Kontur des Langlochs.
(Bild: Blum-Novotest)

Die Karlheinz Lehmann GmbH aus Oberwolfach, mitten im Schwarzwald, ist ein Dienstleister für Zerspanungstechnik. Auf 1000 m2 fertigt das Familienunternehmen mit 17 Mitarbeitern auf 20 hochmodernen CNC-Dreh- und -Fräsmaschinen zumeist hochpräzise rotationssymmetrische Bauteile. Seit über 40 Jahren besteht das Unternehmen, mittlerweile in der zweiten Generation mit dem Sohn des Unternehmensgründers und seiner Schwester. Unter Einsatz der neuesten Techniken fertigt Lehmann Klein- und Großserien in drei Schichten, wobei die Nachtschicht eine Geisterschicht ist. Unter dem Motto „Die Kunst der Zerspanung in perfekter Präzision“ zählt der klassische Familienbetrieb auch internationale Milliardenunternehmen wie Parker Hannifin zu seinen Kunden.

Prozesssicheres Messen vermeidet hohe Ausschussraten

Um die strengen Vorgaben einiger Industrien erfüllen zu können, kommt der Bauteilmessung eine wesentliche Bedeutung im Produktionsprozess zu. Die Werkstücke dazu jedoch auszuspannen, in den Messraum zu bringen und bei Abweichungen wieder nachzubearbeiten, bewegt sich teils am Rande der Wirtschaftlichkeit. Und wird dabei zwischenzeitlich weiterproduziert, kann dies schnell zu hohen Ausschussraten führen. Um dies zu vermeiden, bietet die Blum-Novotest GmbH aus Grünkraut prozesssichere Fertigungsmesstechnik an. Bei der Karlheinz Lehmann GmbH war es der Messtaster TC76-Digilog, der eine nahezu unlösbare Aufgabe löste.

Bildergalerie
Bildergalerie mit 8 Bildern

„Hochkomplexe Bauteile stehen bei uns auf der Tagesordnung. Doch an einer Schnellverschlusskupplung für den Drucklufteinsatz haben wir uns ziemlich die Zähne ausgebissen: Gehärteter und beschichteter Automatenstahl, Gewinde, Bohrungen und vier leicht konische Langlöcher sind die wesentlichen Bestandteile. Letztere waren der Knackpunkt an der gesamten Konstruktion“, schildert Timo Lehmann, Geschäftsführer der Karlheinz Lehmann GmbH, die Herausforderungen des Projekts für die Parker Hannifin GmbH, einen der weltweit führenden Hersteller in der Antriebs- und Steuerungstechnologie sowie der Pneumatik.

Maximal zwei Mikrometer Abweichung in der Parallelität erlaubt

Die Langlöcher dürfen lediglich eine Abweichung von 2 µm in der Parallelität gegenüber den Referenzwerten haben. Ansonsten schaltet die Maschine, die das Bauteil bei Parker-Hannifin automatisch zusammensetzt, kurzerhand ab. Des Weiteren wäre die Funktion der Schnellverschlusskupplung bei Überschreitung der Toleranz nicht gegeben. In den leicht konischen Langlöchern befinden sich im zusammengebauten Zustand Kugeln, die nicht zu weit überstehen dürfen, aber auch auf keinen Fall durch das Langloch fallen sollten.

Bildergalerie
Bildergalerie mit 8 Bildern

Mit dieser Konstruktion verhindern die Schnellverschlusskupplungen von Parker den sonst üblichen Knall beim Lösen der Verbindung und ermöglichen zudem die Bedienbarkeit mit einer Hand. Genauso anspruchsvoll wie die Fertigung ist auch das Messen der Langlöcher. Der Messtaster TC76-Digilog von Blum stellte die einzige wirtschaftliche Möglichkeit dar, die Maßhaltigkeit zu überprüfen.

Integrierter Messtaster statt herkömmliche Messmethoden

„Vom Zeitfaktor einmal abgesehen, war es durch die konische Form der Langlöcher nahezu unmöglich, das Bauteil außerhalb der Maschine zu messen. Somit kam die Idee, sich nach einer neuen Drehmaschine umzusehen, die das Messen direkt im Produktionsprozess ermöglicht sowie ein fehlerhaftes Teil schnell identifiziert und aussortiert“, erinnert sich Timo Lehmann. „Doch mit den herkömmlichen Messmethoden – drei oder vier Referenzpunkte abtasten und daraus die Werte für die gesamte Kontur bestimmen – konnte es nicht funktionieren.“

Daher fragte er beim Drehmaschinenhersteller Citizen nach, ob eine Kombination aus neuer Drehmaschine und integriertem Messtaster auch für seine Anforderungen die Lösung sein könnte. „Schneller, als ich es erwartete, kam tatsächlich die Antwort des Unternehmens: ‚Das kriegen wir hin!‘“, blickt Timo Lehmann zurück. Auf der AMB im Jahr 2014 in Stuttgart konnte er sich die Cincom M32 inklusive TC76-Digilog-Messtaster von Blum-Novotest in Aktion anschauen. Was diese Kombination zu leisten imstande war, überzeugte ihn.

System erzeugt 50.000 Messwerte in der Sekunde

Blums TC76-Digilog unterscheidet sich dabei sehr von rein digitalen Messtastern: Berühren handelsübliche Systeme mit der Tastspitze die Werkstückoberfläche, wird ein Schaltsignal generiert. Andererseits waren analoge Messtaster, also solche, die die Auslenkung des Tasteinsatzes messend auswerten und nicht nur ein digitales Ein/Aus-Signal liefern, bisher sehr groß, kostspielig und meist nur in Koordinatenmessmaschinen zu finden. Blum-Novotest hat mit dem TC76-Digilog einen Messtaster für den rauen Einsatz in Werkzeugmaschinen entwickelt, der Digital- und Analogtechnik in einem Gerät vereint.

„Vorteile hat das analoge Messen immer dann, wenn es um die Beurteilung von Flächen oder Linien geht. Würde beispielsweise in diesem Fall ein schaltender Digitaltaster eingesetzt, müssten bei der Vermessung des Langlochs – um eine ausreichende Auflösung zu erreichen – sehr viele Punkte gemessen werden“, erläutert David Cousins, technisches Marketing bei der Blum-Novotest GmbH. „Der TC76-Digilog hingegen wird mit einer Messgeschwindigkeit von 2 m/min scannend über die Oberfläche geführt. Dabei generiert das System aufgrund der analogen Messwerterfassung in einem Bruchteil der Zeit eine extrem hohe Anzahl an Werten, genau genommen 50.000 pro Sekunde.“

Mit Auswertesoftware zu 100 % Kontrolle

Seit Februar 2015 läuft das Team aus Cincom M32 und TC76-Digilog nun reibungslos in der Serienproduktion für Parker Hannifin. Der Ablauf ist dabei wie folgt: Zu Beginn einer Teileserie wird ein Referenzteil auf die Maschine gespannt und die gesamte Kontur des entsprechenden Langlochs abgescannt und aufgezeichnet. Das so erfasste Masterprofil wird in der Auswertesoftware hinterlegt. Die später produzierten Serienwerkstücke werden mit dem aufgezeichneten Profil verglichen und bei Überschreitung der Toleranzgrenzen ausgeschleust. Dadurch wird das eng tolerierte Langloch zuverlässig direkt nach dem Zerspanungsprozess in der Drehmaschine überprüft.

Bildergalerie
Bildergalerie mit 8 Bildern

„Das Messen innerhalb der Maschine bringt per se schon einen enormen Vorteil. Wenn es dann wie bei der Schnellverschlusskupplung für Parker Hannifin problemlos in den Nebenzeiten geschieht, kann es ja kaum besser laufen!“, so Timo Lehmann. Das ermöglicht Lehmann eine 100-prozentige Kontrolle, bei der Fehlertrends durch eine Auswertesoftware frühzeitig erkannt werden.

Durch Toleranz- und Warngrenzen Fehlertrends entgegenwirken

In der Auswertesoftware können neben den Toleranzgrenzen auch Warngrenzen definiert werden. Die Grenzen sind zusammen mit dem Masterprofil und dem aktuell gescannten Profil in der Auswertesoftware innerhalb eines Diagramms dargestellt. Überschreitet das gescannte Profil die Warngrenzen, führt das zu einer Alarmausgabe. Der Bediener kann in diesem Fall in den Prozess frühzeitig eingreifen und die Zerspanungsparameter anpassen. So kann dem Fehlertrend entgegengewirkt werden, sodass dauerhaft keine fehlerhaften Teile produziert werden.

Dem TC76-Digilog ist es grundsätzlich egal, ob er in einer Schleif- oder Fräsmaschine verbaut ist. Durch seine erhöhten Antastkräfte eignet er sich sogar hervorragend für den anspruchsvollen und rauen Einsatz in Drehmaschinen. Präzise und richtungsunabhängig fährt der TC76-Digilog an das Bauteil und misst mit höchster Präzision dank des patentierten Shark360-Messwerks. „Weder Kühlmittel noch zähe Öle beeinträchtigen die verlässlichen Messwerte. Mit der hohen Antastkraft drückt sich der Messtaster einfach durch das Kühlmittel hindurch“, ergänzt David Cousins.

Die Blum-Novotest/Citizen-Kombination wird auch für andere Großserien von 10.000 bis 30.000 Stück eingesetzt. Die Aufträge dazu kommen aus der Elektro- und Filtertechnik, Pneumatik, Hydraulik, Verbindungstechnik sowie aus dem Modellbau. Breit gestreut sind auch die verarbeiteten Werkstoffe von Edelstählen, Vergütungsstählen und Automatenstahl bis hin zu Aluminium.

„Dafür, dass wir schon kurz davor waren, den Auftrag der Parker Hannifin GmbH für die Schnellverschlusskupplung ablehnen zu müssen, können wir uns glücklich schätzen, mit dem Duo aus Blum-Messtaster und Citizen-Maschine eine derart leistungsfähige Lösung erhalten zu haben“, stellt Timo Lehmann zufrieden fest.

* Winfried Weiland ist Marketingleiter bei der Blum-Novotest GmbH in 88287 Grünkraut-Gullen
