Schuler Nutenstanze für Elektrobleche

Redakteur: M.A. Frauke Finus |

Zur Fachmesse Coil Winding Expo in Berlin präsentiert Schuler eine neu entwickelte Nutenstanze. Der Performer S ist nach Unternehmensangaben in der Lage, Elektrobleche für Motoren und Generatoren in den unterschiedlichsten Größen zu produzieren: Die Anlage kann Platinen mit einem Durchmesser von 80 bis 1800 mm nuten.

Anbieter zum Thema

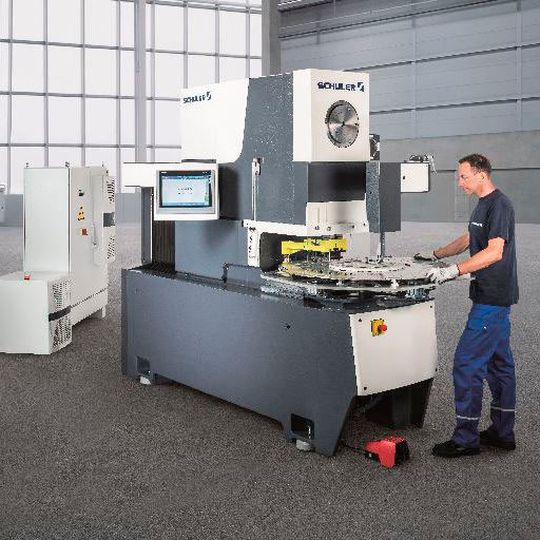

Der Performer S produziert Elektrobleche für Motoren und Generatoren mit einem Durchmesser von 80 bis 1800 mm.
Der Performer S produziert Elektrobleche für Motoren und Generatoren mit einem Durchmesser von 80 bis 1800 mm.
(Bild: Schuler)

„Eine solche Flexibilität bietet keine andere vergleichbare Maschine auf dem Markt“, sagt Johannes Linden, Leiter der Division Systems bei Schuler. „Damit ist der Performer S die ideale Lösung, wenn es um die Produktion von Elektroblechen für verschiedenste Anforderungen geht.“ Der große Einbauraum erlaube den einfachen Einsatz eines gesteuerten Werkzeugs, der modulare Anlagenaufbau führe dabei zu kurzen Umrüstzeiten. Die Platinenaufnahme lässt sich wahlweise durch eine zurückziehbare Zentrierung oder einen Platinenausstoßer realisieren.

20 % schneller als das Vorgängermodell

Darüber hinaus sei die 200 kN starke Nutenstanze mit bis 1200 Hüben pro Minute 20 % schneller als das Vorgängermodell, heißt es weiter. Mit einer Nutgenauigkeit auf einen Hundertstel Millimeter sorge die Maschine dabei für die nötige Präzision besonders bei dünnen Blechen mit geringem Schneidspalt. Dazu tragen vor allem der steife Maschinenaufbau und die spielfrei vorgespannte Rollenführung des Stößels bei.

Die Anlage kommt komplett ohne Hydraulik aus und wird mit ölfreier Luft betrieben. Der Einsatz verschleißfreier Dichtungen sorgt für geringe Wartungskosten und eine hohe Verfügbarkeit. Durch den gegenläufigen Massenausgleich entstehen nur sehr geringe Fundamentkräfte, so dass eine unterkellerte Aufstellung der kompakten Nutenstanze möglich ist.

Schuler auf der Coil Winding Expo 2016: Halle 3.2, Stand B29
