Hochvorschubfräsen Prototypenbauer halbiert Bearbeitungszeit bei Titan-Bauteil

Um Lagerschilde aus Titan für einen Elektromotor zu fräsen, setzt die Haku GmbH den Mill 4 Feed-Hochvorschubfräser von Iscar ein. Mit dieser Lösung werden die Komponenten in der geforderten Güte wirtschaftlich und vor allem schnell gefertigt.

Anbieter zum Thema

Rhenus Lub GmbH & Co KG

Weil Technology GmbH

MaSuB GmbH - Maschinen für die Schweißnahtvorbereitung und Blechbearbeitung

Die Haku GmbH in Alsdorf bei Aachen fertigt auf 1.400 Quadratmetern mit 50 Mitarbeitern auf einem modernen Maschinenpark Einzelkomponenten, Prototypen, Kleinserien von fünf bis zehn Teilen sowie vereinzelt auch ganze Anlagen für Kunden in der ganzen Welt. Diese kommen aus der Automobilbranche, der Forschung, der Medizin- und Automatisierungstechnik sowie der Luft- und Raumfahrtindustrie. Die Kundschaft erwartet von Haku Produkte in sehr hoher Qualität und in kurzer Zeit. Das Unternehmen hat sich in den vergangenen 25 Jahren einen sehr guten Ruf als Spezialist für Einzelkomponenten und Prototypen erarbeitet.

Dass das Unternehmen über das passende Know-how auch für komplexe Aufgaben verfügt, spricht sich herum. Darum wandte sich ein Kunde aus der Luft- und Raumfahrtindustrie wegen einiger Lagerschilde für einen Elektromotor in unterschiedlichen Größen an die Alsdorfer. Die Herausforderung war hierbei nicht so sehr die komplexe Form der Teile – vielmehr war das Arbeitsmaterial der Knackpunkt: Die Lagerschilde sollten aus einer soliden Scheibe Titan Ti6AL4V gefräst werden.

Erste Versuchsreihen mit Wendeschneidplatten eines anderen Werkzeugherstellers führten jedoch nicht zum gewünschten Ergebnis. „Das eingesetzte Werkzeug hat nicht gut funktioniert. Erst als wir die Wendeschneidplatten nachgeschliffen hatten, ging es besser“, erinnert sich der Geschäftsführer. „Und auch dann hätte die Bearbeitung noch ewig gedauert.“ Eine bessere Lösung musste her. Darum griff er zum Telefon und schilderte seinem Technologiepartner Iscar den Fall.

Anton Kress, Produktspezialist Fräsen, und Anwendungstechniker Kai Herrmann arbeiteten eine Lösung aus. „Die besondere Herausforderung an das Werkzeug stellt das Titan dar“, erklärt Anton Kress. „Bei der Bearbeitung gehen etwa 90 Prozent der entstehenden Wärme ins Werkzeug. Wärme an der Schneide bedeutet Verschleiß.“ Dem begegnete das Iscar-Team mit dem Einsatz von Wendeschneidplatten (WSP) aus der verschleißfesten PVD-beschichteten Feinstkornsorte IC808. Die zielgerichtete innere Kühlmittelzufuhr direkt in die Schnittzone des Hochvorschubfräsers tat sein Übriges. Nach einer Testreihe auf den Maschinen von Haku stand fest: Der Mill 4 Feed ist das passende Werkzeug.

Lange Standzeiten auch bei unterbrochenen Schnitten

Dieser leistungsstarke Hochvorschubfräser für die wirtschaftliche Bearbeitung aller Werkstoffe überzeugt beim Taschen-, Kontur-, Plan- und Drehfräsen. Der Fräser besitzt einseitige WSP mit vier Schneidkanten. Durch den positiven Spanwinkel ist das Werkzeug sehr weichschneidend. Der Krafteinfluss auf den Fräser erfolgt überwiegend in axialer Richtung. Damit ist ein schwingungsarmes Bearbeiten tiefer Kavitäten möglich. Die WSP für den Mill 4 Feed sind in fünf unterschiedlichen Geometrien und Schneidstoffsorten für alle Werkstoffe ausgeführt. Sie ermöglichen eine Zustellung bis zu drei Millimetern und einen maximalen Vorschub von zwei Millimetern pro Zahn. Die Schneidkanten sind besonders stabil und ermöglichen lange Standzeiten auch bei unterbrochenen Schnitten.

Deutlich gesteigerte Werkzeugstandzeit

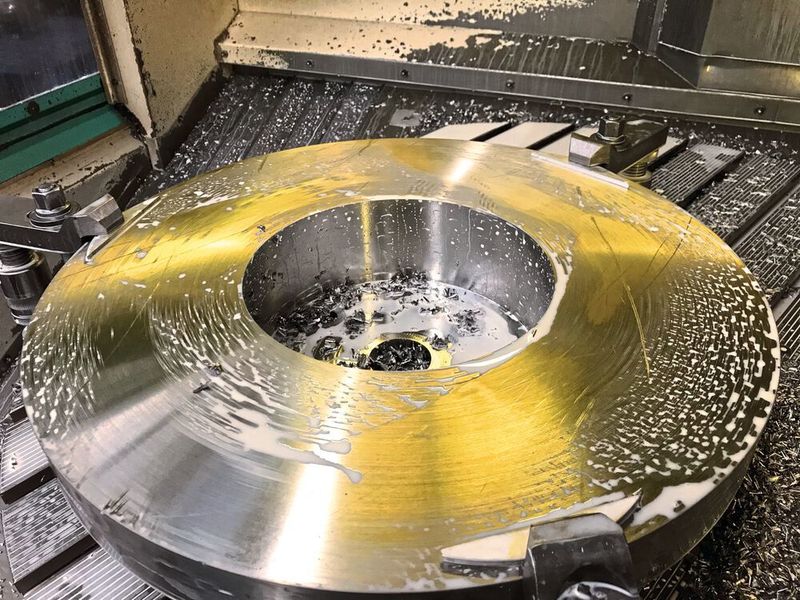

Bei diesem Projekt sollte der Fräser mit einem Durchmesser von 50 Millimetern und zwei unterschiedlichen WSP-Größen zum Einsatz kommen. In der ersten Aufspannung schruppte Haku mit der 12er-Platte die Kontur und den Freistich auf der Vorderseite vor. Die Feinbearbeitung folgte anschließende auf der Drehbank. Im nächsten Schritt brachte das Team um Hilger Habsch auf der Rückseite acht Taschen mit der Neun-Millimeter-WSP ein. Mit dem Mill 4 Feed konnte Haku die Standzeit des Werkzeugs deutlich steigern und gleichzeitig das Zeitspanvolumen von 5,73 auf 8,91 Kubikzentimeter pro Minute erhöhen. So dauerte die Bearbeitung der Titan-Scheibe etwa 100 Minuten und mit dem Mill 4 Feed gut 60 Minuten weniger als mit dem vorherigen Werkzeug.

Die Lagerschilde haben die geforderte Qualität, und Haku konnte mit der notwendigen Genauigkeit und Geschwindigkeit arbeiten.

Haku arbeitet schon seit einigen Jahren mit Iscar zusammen. Der Schwerpunkt liegt dabei auf Werkzeugen mit Wendeschneidplatten. „Das läuft völlig problemlos“, sagt Habsch. Vor allem die schnelle Reaktion der Ettlinger und der enge Kundenkontakt machen die gute Zusammenarbeit für ihn aus. „Iscar ist immer da, wenn wir sie brauchen, zwischenmenschlich passt es, die Produkte sind sehr gut und der Preis stimmt auch.“
