Modulare Messmaschine Prüfprozesse miteinander kombinieren und völlig frei gestalten

Von Victoria Sonnenberg

Mit der Weltneuheit MEXS 400 kommt der Sondermaschinenbauer LAW NDT gleich mehreren aktuellen Marktanforderungen nach: Wirtschaftlichkeit auch bei kleinen Losgrößen, wenig Platzbedarf sowie minimierte Ausfall- und Rüstzeiten. Bei dieser modularen Messmaschine entscheidet man sich für das Konzept jederzeit schnell und flexibel auf Endkunden reagieren zu können.

Anbieter zum Thema

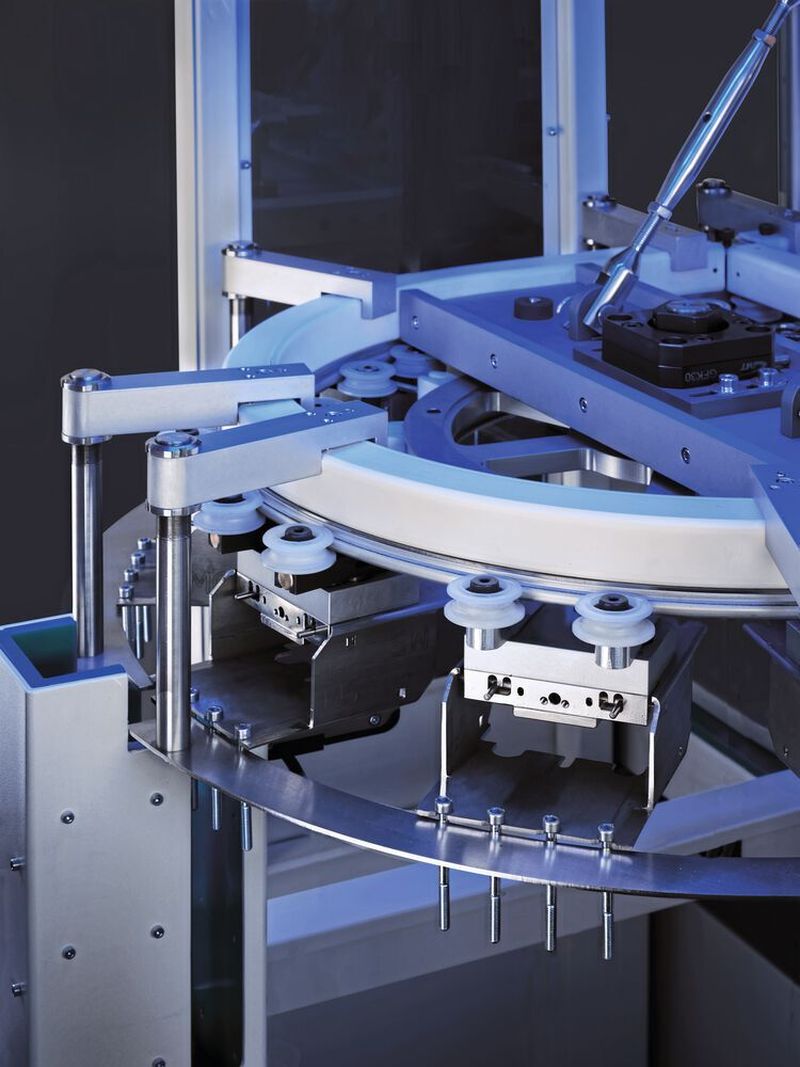

Die Basisanlage ist für bis zu zehn Prüfstationen ausgelegt, die frei miteinander kombiniert werden können.
Die Basisanlage ist für bis zu zehn Prüfstationen ausgelegt, die frei miteinander kombiniert werden können.
(Bild: LAW NDT)

Mit Innovationen kennt man sich aus bei LAW NDT. Gestartet als Systemlösungsanbieter hat sich das knapp 20-köpfige Team zum Sondermaschinenbauer mit besonderer Spezialisierung im Bereich Prüfmaschinen entwickelt.

Zu den wichtigsten Branchen zählt heute die Schraubenindustrie. Alles was zur Verbindungstechnik zählt, darunter Nieten, Muttern, Bolzen und eben auch Schrauben, war von Anfang an ein wichtiger Schlüsselmarkt. Nimmt man beispielsweise die Automobilbranche, so findet man im Fahrzeug einige Hundert Schraubverbindungen. Im Auto wird nichts eingebaut, was im Vorfeld nicht zu Hundert Prozent auf Herz und Nieren geprüft wurde – und das immer automatisiert.

Bildergalerie

„Ein Roboter, der zum Beispiel verschraubt, kommt mit vielem zurecht, aber nicht mit einer Schraube, die zu lang, zu dünn, zu dick oder ohne Gewinde ist“, erklärt Dipl.-Ing. Christoph Kaiser, Leiter Technik bei LAW NDT die Brisanz, weshalb die mitunter winzigen Teile perfekt sein müssen. Dementsprechend wird Zulieferern viel abverlangt fehlerlos zu liefern, sodass ein automatisierter und reibungsloser Ablauf im Produktionswerk gewährleistet werden kann.

Innovativ zeigte sich der Sondermaschinenbauer bereits recht früh bei der Entwicklung einer mitlaufenden Prüfung für die Schraubenprüfung. „Man muss sich das so vorstellen, dass die Teller, in denen die Schrauben zur Prüfung hängen, vorher immer angehalten wurden, damit die Teile gespannt, gedreht, gemessen etc. werden konnten. Dann kam das nächste Teil und das Prozedere begann von vorn. Wenn somit 60 Teile die Minute geprüft werden konnten, war das bereits gut“, erinnert sich Kaiser. Bei der durch die LAW NDT entwickelten sogenannten mitlaufenden Prüfung fuhr auf einmal eine Sonde mit und prüfte parallel. Die Stückzahl von 60 konnte somit auf mehr als 120 geprüfte Teile die Minute erhöht werden.

Innovationsgeist brachte den Sondermaschinenbauer auch unlängst durch die Corona-Krise. Freie Kapazitäten wurden in dieser Zeit genutzt, um die MEXS 400 zu entwickeln. Die modulare Messmaschine ist die bereits weltweit zum Patent angemeldete Antwort auf gestiegene Anforderungen an die Qualitätssicherung. 100-Prozent-Prüfungen gehören inzwischen zum Standard, parallel nimmt der Umfang verschiedener Prüfungen stetig zu. Rissprüfung, optische Prüfungen oder Gefügeprüfung werden heute vom Endkunden bauteilspezifisch verlangt. Durch den daraus resultierenden erhöhten Platzbedarf in den Prüfanlagen wachsen die herkömmlichen Tellermaschinen im Durchmesser immer weiter, was zu immensen Umrüstzeiten führt. Mit der MEXS 400 bietet LAW NDT seinen Anwendern eine nie dagewesene Flexibilität.

Maschinenkonzept sollte zeitgenössischer werden

„Wir haben viele Jahre lang Maschinen gebaut, die auf einem ähnlichen Prinzip basieren, d. h. wir haben einzelne Module entwickelt, die wir mit einer Tellermaschine verknüpft haben. Je nach Kundenanforderung wurde dementsprechend die Maschine konfiguriert und geliefert. Diese Maschinen waren dann aber immer mit einem bestimmten Anforderungsprofil verbunden und nur so ausgestattet, wie es der Kunde für den aktuellen Fall benötigte“, sagt Kaiser. Speziell auf eine einzige Anforderung ausgerichtet war jeder Umbau der Maschine im Nachgang sehr aufwendig. Kein zeitgenössisches Konzept in Zeiten schnelllebiger Entwicklungsprozesse, in der Maschinen ständig angepasst werden müssen. Daher hat man sich Gedanken darüber gemacht, wie dieser Prozess verbessert werden kann. So kam es, dass die eigentliche Maschine für das Materialhandling von den Prüfprozessen getrennt wurde.

Das Ideal war eine Maschine, in der vorn Schrauben rein- und hinten wieder rauskommen und dass all das, was dazwischen passiert, vom Anwender individuell gewählt und beliebig getauscht werden kann. So ist ein modulares Konzept entstanden, bei dem wir den Teiletransport getrennt von den Prüfmodulen anbieten.

Dipl.-Ing. Christoph Kaiser, Leiter Technik bei LAW NDT

Das Konzept funktioniert so, dass das gewünschte Messmodul einfach in die Basisstation geschoben wird und man im Anschluss einfach loslegen kann. Jeder Auftrag lässt sich auf diese Weise frei, unkompliziert und vor allen Dingen zügig konfigurieren.

Die Module sind mit einer dezentralen Intelligenz versehen, die die Messergebnisse über einen Datenpuffer an die übergeordnete Steuerung übergibt, die wiederum dafür sorgt, dass die geprüften Teile entsprechend sortiert werden.

Dipl.-Ing. Christoph Kaiser, Leiter Technik bei LAW NDT

Nimmt man beispielsweise das Modul zur optischen Prüfung, misst eine Kamera von der Schraube den Kopfdurchmesser und eine weitere das Gewinde. Daraus ergibt sich ein Gesamtergebnis und die Anforderung, ob das Teil aussortiert werden muss oder nicht. Dieses Modul weiß dann, dass an einer bestimmten Stelle aussortiert wird und gibt den entsprechenden Befehl an die übergeordnete Stelle, die jedes einzelne Teil in gut oder schlecht sortiert. So funktioniert die Prüfung mit jedem Modul, das eingebaut werden kann. Dadurch lassen sich beliebige Kombinationen von Prüfprozessen ganz einfach miteinander verknüpfen. Bis zu zehn Prüfstationen können auf diese Weise an die Basisstation gekoppelt werden.
