Energieeffizienz Riesenrad mit nachhaltigem Antriebssystem

Autor / Redakteur: Gunthart Mau / Stefanie Michel

Wie das transportable Riesenrad RR 40 von Gerstlauer Amusement Rides beweist: Trotz des traditionellen Konzepts sind Innovationen möglich. Mithilfe effizienter Antriebssysteme von SEW-Eurodrive und zwischengespeicherter Bremsenergie lässt sich deutlich Energie sparen – und nicht nur das.

Firmen zum Thema

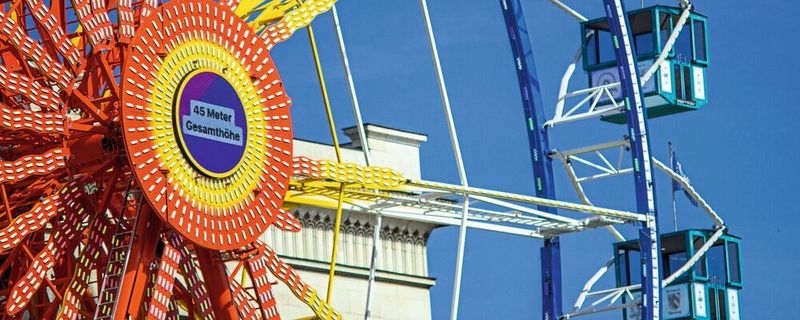

Das Riesenrad mit einer Gesamthöhe von rund 45 Metern ist die neue Attraktion des Münchner Schaustellerbetriebs Willenborg. 24 Gondeln bieten jeweils acht Fahrgästen einen ungehinderten Panoramablick. Die Antriebstechnik von SEW-Eurodrive sorgt dabei für maximale Effizienz.
Das Riesenrad mit einer Gesamthöhe von rund 45 Metern ist die neue Attraktion des Münchner Schaustellerbetriebs Willenborg. 24 Gondeln bieten jeweils acht Fahrgästen einen ungehinderten Panoramablick. Die Antriebstechnik von SEW-Eurodrive sorgt dabei für maximale Effizienz.
(Bild: SEW-Eurodrive)
  • Für das Riesenrad RR 40 setzt Gerstlauer auf effiziente Antriebstechnik und nutzt ein neuartiges Antriebssystem von SEW-Eurodrive.
  • Die energieeffizienten Stirnradgetriebe-Motoren werden an Frequenzumrichtern betrieben, die über einen DC-Zwischenkreis an das Stromnetz angeschlossen sind.
  • Mithilfe der „Power and Energy Solutions“ kann Bremsenergie gespeichert und bei Bedarf wieder genutzt werden. Das spart Energie und das System benötigt einen kleineren Netzanschluss.

Ein Riesenrad zu montieren, war einst ein kompliziertes Unterfangen. Das erste echte Riesenrad – das US-amerikanische „Ferris Wheel“ von 1893 – musste beim Bau aufwendig mit Gerüsten gestützt werden und ging mit sieben Wochen Verspätung in Betrieb. Das transportable Riesenrad RR 40 der Firma Gerstlauer aus dem schwäbischen Münsterhausen hingegen stellt sich praktisch selbst auf: Hydraulikzylinder fahren die vier zentralen Stützen einfach von einem Sattelauflieger hoch und ein kleiner Kran genügt, um die anderen Komponenten von weiteren vier Tiefladern aus zu montieren. Das Riesenrad wird mit Hilfe von vier Reibrädern gedreht und geht dank LED-Beleuchtung und eines neuartigen Antriebssystems von SEW-Eurodrive sehr sparsam mit der Energie um.

Um bis zu 30 Prozent geringere Energiekosten

Die vier Stirnradgetriebe-Motoren der Baureihe DRN von SEW-Eurodrive an den Reibrädern haben einen hohen Wirkungsgrad und beziehen ihren Strom über Frequenzumrichter vom Typ Movidrive modular. Diese wiederum sind über einen DC-Zwischenkreis hinter zwei Versorgungsmodulen MDP92A an das örtliche Netz angeschlossen. Wurde früher die Bremsenergie von Riesenrädern in Wärme umgewandelt und ging somit verloren, wird sie mithilfe der „Power and Energy Solutions“ nun zwischengespeichert und bei Bedarf wieder abgerufen: Acht Doppelschichtkondensator-Module nehmen aus den Versorgern freiwerdende Energie bis zu 2.650 Kilowattsekunden auf und senken so die Energiekosten des „grünen“ Riesenrads um 20 bis 30 Prozent.

Bildergalerie
Bildergalerie mit 9 Bildern

Durch dieses neue Versorgungskonzept entsteht ein weiterer bedeutender Vorteil: Während ein vergleichbares Riesenrad einen Anschluss benötigt, der deutlich über 250 Kilowatt zur Verfügung stellt, reicht für das neue System bereits ein um 140 Kilowatt kleinerer Netzanschluss aus, der wesentlich kostengünstiger ist. Das schont die Umwelt und das Budget des Schaustellerbetriebs. Außerdem kann der Betreiber sein Fahrgeschäft auch an Plätzen aufstellen, an denen das bisher wegen fehlender elektrischer Infrastruktur nicht möglich war.

Spitzenlasten um Faktor fünf gesenkt

Der DC-Zwischenkreis mit seinen Supercaps gleicht auch Spitzenlasten aus: Sie fallen am Netzanschluss um den Faktor fünf geringer aus als sonst üblich. Trotz wesentlich geringerer Anschlussleistung steht den Antrieben stets die volle Leistung zur Verfügung. Und weil die modernen Versorgungsgeräte besonders dafür ausgelegt sind, wird durch einen Leistungsfaktor von 0,95 das Netz viel weniger mit Oberwellen belastet – gut für die Netzqualität.

Das Zusammenspiel von Energiespeicher, Antriebsregelung und DC-Zwischenkreis wird durch einen Movi-C-Controller von SEW-Eurodrive gesteuert. Dort kommt das Softwaremodul Movikit Powermode zum Einsatz. Es erfasst die Leistungs- und Energiedaten und übernimmt das Management des Zwischenkreises, des AC-Anschlusses sowie des Energiespeichers mit Funktionalitäten wie Gerätesteuerung, Energiezähler oder Echtzeit-Datenerfassung.

Mehr über die Power and Energy Solutions von SEW-Eurodrive

Effiziente Antriebstechnik für den Sonderanlagenbau

Das sparsame Riesenrad RR 40 mit einer Gesamthöhe von rund 43 Metern ist die neue Attraktion des alteingesessenen Münchner Schaustellerbetriebs Heinrich Willenborg GmbH, der auf transportable Riesenräder spezialisiert ist. 24 Gondeln, die über zackenförmige Träger außen am Rad montiert sind, bieten jeweils acht Fahrgästen einen ungehinderten Panoramablick.

Die Antriebstechnik der Bruchsaler Spezialisten von SEW-Eurodrive sorgt dabei für maximale Effizienz. „Gerade im Sonderanlagenbau ist es ganz wichtig, dass man Partner an seiner Seite hat, die wissen, worum es geht, und den nötigen Service bieten“, betont Dominik Miller, der bei Gerstlauer das neue mobile Riesenrad gemeinsam mit dem Technischen Büro Augsburg von SEW-Eurodrive konzipierte. Beide Firmen blicken auf mittlerweile gut zwei Jahrzehnte erfolgreicher Zusammenarbeit zurück.

* Gunthart Mau ist Referent Fachpresse bei der SEW-Eurodrive GmbH & Co KG in 76646 Bruchsal, Tel. +49 7251 75-0, sew@sew-eurodrive.de
