Heißkanaltechnik Schlauchelemente mit platzsparendem Heißkanal spritzen

Anbieter zum Thema

ACE Stoßdämpfer GmbH

Meusburger Georg GmbH & Co. KG

Meusburger bietet mit den schraubbaren Heißkanaldüsen der smartfill-Baureihe Systeme fürs Spritzgießen, die auf engstem Raum agieren können. Hier ein zufriedener Anwender...

Das Kunststoffwerk Buchs (KWB) gibt es mittlerweile schon seit über 50 Jahren. Die selbstständig agierende Aktiengesellschaft im Besitz von Wiha Werkzeuge hat ihren Standort im schweizerischen Buchs bei St. Gallen. Als Spezialist für Messmittel aus Kunststoff sind die Anwendungsbereiche der Produkte breit gefächert. Sie werden weltweit in verschiedenen Bereichen genutzt – vom Werbemittelhändler über den Bauarbeiter bis hin zum, ja, Profisurfer ist alles dabei. Es gilt, für jeden Anwender das passende Produkt zu finden. Deshalb werden auch viele spezifische Teile produziert. Seit längerem fokussiert sich KWB vermehrt auf thermoplastische Composites beziehungsweise den Leichtbau damit.

Auch ein versierter Experte hat immer wieder Hürden zu überwinden

Herausforderungen beim Spritzguss sind auch beim Kunststoffwerk Buchs keine Seltenheit. Ein Beispiel ist das Spritzgießen eines Gelenkschlauchsystems, das Luft, Wasser, Kühlmittel, Gase und andere Fluide leiten soll. Dieses Gelenkglied zeichnet sich durch seinen variablen Einsatz aus und kann in verschiedenen Farben, Größen sowie aus diversen Materialien hergestellt werden. Das Haupteinsatzgebiet dieser Produkte findet sich aber im Bereich der Kühlung von Zerspanungsprozessen, also der Letung von Kühlschmierstoffen (KSS). Das flexibel anwendbare Kunststoffteil wird aber auch im medizinischen Bereich eingesetzt, wo das als Maxiflex-System bezeichnete Produkt in Kombination mit einer Pumpe während Operationen für die Versorgung von Organen mit Nährflüssigkeit sorgt. Der Anspruch an die Qualität des Produktes ist deshalb natürlich hoch. Ein Baustein zum Erfolg der Schweizer Messmittelhersteller ist, dass sie auf Heißkanalspezialisten Meusburger vertrauen. Und im hier behandelten Anwendungsfall lag die Herausforderung darin, die bestehenden Kavitäten und Stichmaße (Vorgabe 26 mm) aufgrund der komplexen Konturen beizubehalten.

Bildergalerie

Wenn's der Kaltkanal nicht bringt, sollte man es „heiß“ versuchen!

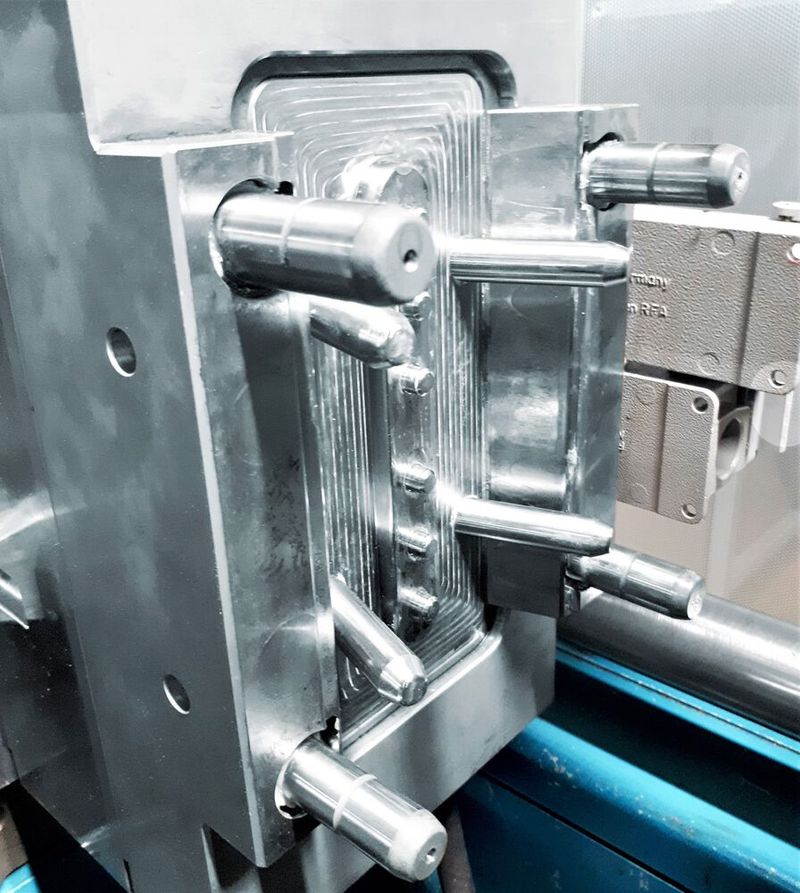

Das Werkzeug zur Herstellung des Gelenksystems war zunächst ein Kaltkanalwerkzeug und wurde schließlich auf einen Heißkanal umgebaut. Nach einigen Qualitätsmängeln und dem Anspruch, wieder sechs gleichmäßig ausgeprägte Teile spritzen zu können, entschied sich KWB dafür, etwas Neues auszuprobieren. So kam Meusburger ins Spiel. Meusburger veranstaltet nämlich regelmäßig Konstrukteurstreffen. Und bei einem solchen wurde das Kunststoffwerk auf den Heißkanalbereich von Meusburger mit Standort Deutschland aufmerksam.

Die Heißkanaltechnik von Meusburger deckt im Übrigen seit über 55 Jahren alle Anforderungen an anspruchsvolle Anwendungen hinsichtlich physikalischer Eigenschaften, Materialien, Funktionsintegration, Oberflächenqualität und komplizierter Formgebungen ab. Je nach Bedarf des Kunden bietet Meusburger standardisierte Heißkanalsysteme an, welche deshalb in kürzester Zeit eingesetzt werden können.

Doch auch für spezielle Herausforderungen werden kundenspezifische Wünsche umgesetzt. Im Produktportfolio befindet sich beispielsweise die PSG-smartfill-Düsenbaureihe in verschiedenen Ausführungen. Außer der Ausführung 4519-S als Einzeldüse gibt es die Verteilerdüsen 4019 und 4519. Die Variante 4019 ist eine Schiebedichtdüse, wohingegen die 4519 in den Verteiler eingeschraubt ist.

Pioniergeist zahlt sich auch beim Spritzgießen aus

Alle Düsen zeichnen sich durch effektive Heizungstechnologie aus und sorgen somit für eine gleichmäßige Wärmeverteilung, obwohl der Düsenkörper mit circa 17 mm sehr schlank ist. Im Gespräch zwischen Meusburger und dem KWB erwuchs die Idee, in das bestehende Spritzgießwerkzeug ein komplettes 6-fach-Heißkanalsystem einzubauen. Unterstützt wurde das Kunststoffwerk hierbei von Jörg Bruder, Fachexperte für Heißkanaltechnik bei Meusburger.

Durch die Zusammenarbeit mit Meusburger hatte KWB die Möglichkeit, als erstes Unternehmen die geschraubte Düse smartfill 4519 einzusetzen. Bedingt durch den kompakten Aufbau der Düse konnte der geforderte enge Düsenabstand problemlos realisiert werden. „Die Möglichkeit für eine enge Anordnung und kleine Stichmaße ist sicherlich ein großer Vorteil bei den smartfill-Düsen“, erklärt Memo Ljatifi, Leiter Engineering/Werkzeugbau/QM beim Kunststoffwerk Buchs. Auch beim gespritzten Gelenkteil müssen kleine Toleranzen eingehalten werden, da es sonst bei der Montage des Schlauchsystems zu Problemen kommt.

Das Werkzeug mit den Düsen aus dem Meusburger Programm ist nun seit Herbst 2019 im Einsatz und das Kunststoffwerk Buchs ist sehr zufrieden. Die smartfill-Düse gilt nicht nur als zuverlässig, sondern auch als servicefreundlich in der Wartung und Reinigung, was Ljatifi freue, denn die Werkzeuge werden nach jedem Einsatz gereinigt.

Nachhaltiger Erfolgt schafft vertrauen und Mut zu mehr...

„Die Zusammenarbeit ist jederzeit zuvorkommend, gewissenhaft und transparent gewesen“, lobt Ljatifi. Ein Pluspunkt dabei ist besonders das viele Hintergrundwissen. Memo Ljatifi arbeitet nun schon längere Zeit mit Jörg Bruder zusammen und kann sich stets auf den Heißkanalexperten verlassen. Das Kunststoffwerk Buchs setzt außer der smartfill-Düse 4519 deshalb auch auf andere Produkte von Meusburger: außer Normalien, bezieht der Schweizer Messmittel-Hersteller auch Werkstattbedarf – quasi fast aus allen Kategorien des Meusburger-Sortiments.
