Best of Industry Award 2021 Triflex R TXR e-Kette

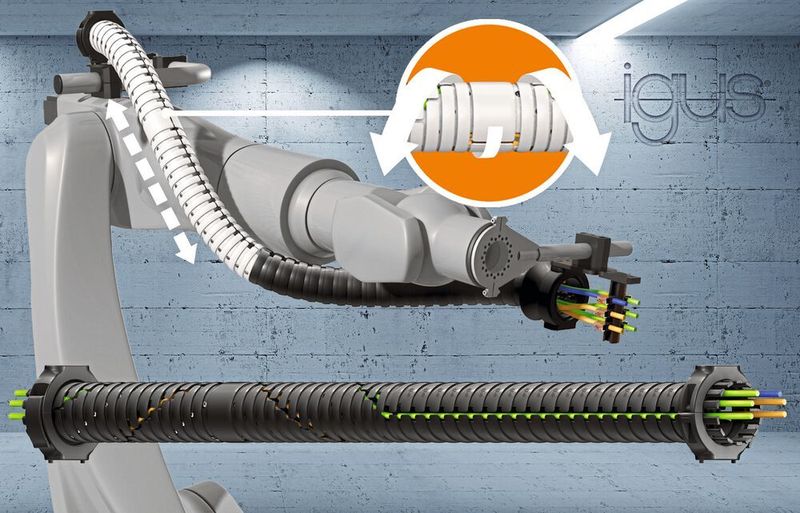

Igus Um Leitungen an Industrierobotern sicher und kompakt in der Bewegung zu führen, hat igus die triflex TRX entwickelt. Die neue Energiekette löst Roboterschlauchpakete und Rückzugsysteme ab. Ein Teleskop-Mechanismus in der Kette sorgt für einen Rückzugsweg von 40 %.

Was gab den Ausschlag für die Entwicklung des Produkts?

Die dreidimensionalen triflex R-Energieketten von igus sind in der Industrie weit verbreitet, wenn es darum geht, Leitungen und Schläuche am Roboter ausfallsicher zu führen. Damit bei der Bewegung des Energiekettensystems keine Schlaufen entstehen, die den Roboter behindern könnten, kommen bisher Rückzugsysteme auf der dritten Achse zum Einsatz. Die Achsen an dem Roboter bieten jedoch immer weniger Platz, daher musste eine neue Lösung her. Deshalb haben wir auf der Basis der triflex R-Energiekette das triflex TRX-System entwickelt.

Worum handelt es sich bei Ihrer Innovation?

Bei der TRX handelt es sich um eine vierdimensionale Energiekette in der das Rückzugsystem bereits integriert ist. Mit TRX schaffen wir eine platzsparende Kette, die direkt kompakt auf der dritten Achse fixiert werden kann. Die Energieführung tordiert in sich, verlängert und verkürzt sich spiralförmig wie bei einem Teleskopauszug um bis zu 40 %. Dazu setzen wir in dem einzigartigen Mechanismus auf ein Schraubverbindersystem sowie auf ein integriertes Rückstellband. Das Band bringt die Kettenglieder immer wieder in ihren Ausgangspunkt, dabei ist die Rückzugkraft einstellbar. Die Leitungen werden in Form einer Wendel von außen in die Kette hineingelegt und sicher in der Bewegung mithilfe der Kette geführt. Zusätzlich sind die Leitungen und Schläuche in der Mitte der TRX befestigt, um beim Ziehen an der Kette nicht die Position zu verlassen. Im Vergleich zu anderen Rückzugsystemen spart der Anwender bis zu 83% Gewicht ein und benötigt weniger als der Hälfte des Platzes. So lässt sich die Performance des Roboters weiter verbessern. Weiterhin reduzieren sich die Kosten durch den Verzicht eines zusätzliches Rückzugsystems deutlich. TRX kann einfach mit bestehenden triflex R-Ketten der Serie TRE verbunden werden.

Welche Rückmeldungen haben Sie bisher vom Markt bekommen?

Wir haben das Produkt im Frühjahr 2021 erstmals als Designstudie vorgestellt und auch eine Umfrage bei unseren Kunden durchgeführt. Das Feedback zu dem Produkt ist durchweg positiv. Viele Kunden zum Beispiel in der Automobilindustrie können sich vorstellen TRX bei zukünftigen Umrüstungen und Neuanschaffungen einzusetzen.
