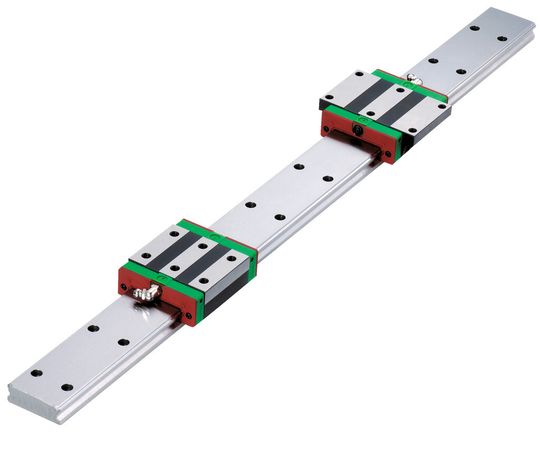

Hiwin kann seine Profilschienenführungen der Baureihe WE (Bild 1) jetzt nicht nur mit 27 und 35 mm Höhe anbieten, sondern auch in 21 mm Höhe, heißt es. Dank des niedrigen Profils eigneten sie sich speziell für Umgebungen mit begrenztem Einbauraum und wenn hohe Momente auftreten könnten. Die besonders breit konstruierte WE-Schiene kann laut Hiwin etwa die doppelt Momentenbelastung in Richtung Profilschienenachse aufnehmen als eine vergleichbar hohe Standardschiene. Dadurch lasse sich bei vielen Anwendungen ein Schienenpaar durch eine WE-Einzelschiene ersetzen. So verringern sich die Montage- und die Fertigungskosten für die Anschlusskonstruktion, betont der Hersteller.

Mehr Ruhe bei der Führung

Um hierbei auch eine höhere Laufruhe und optimale Gleichlaufeigenschaften zu gewährleisten, präsentiert Hiwin noch die neuen QW-Profilschienenführungen (Bild 2), die mit der Synchmotion-TM-Technologie ausgestattet sind, so die Erklärung. Diese gebe es in zwei Baugrößen (27 und 35 mm) sie könnten ebenfalls wahlweise mit hohen Laufwagen oder Flanschlaufwagen geliefert werden. Die Synchmotion-TM-Führung reduziert Berührungen der Wälzkörper untereinander und mit dem Laufwagen, heißt es vom Hersteller. Eine gegenläufige Reibung, wie sie in herkömmlichen Profilschienenführungen entstehe, werde somit verhindert und Gleichlaufschwankungen deutlich reduziert. Selbst bei hohen Geschwindigkeiten treten laut Hiwin keine unkontrollierten Kugelbewegungen auf. Die Synchmotion-TM erleichtert außerdem auch den Schmiermitteltransport innerhalb des Laufwagens und sorgt so für eine bessere Speicherung des Schmiermittels.
