Mit den Serien FT1J und HG1J hat Apem/Idec aktuell zwei neue Touchpanel-Lösungen auf den Markt gebracht, die nicht nur leistungsstark sind, sondern auch eine kompakte Bauweise bieten. Damit sind sie für Steuerungs- und Überwachungsaufgaben in platzbeschränkten Industrieumgebungen geeignet.

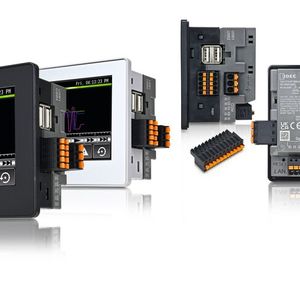

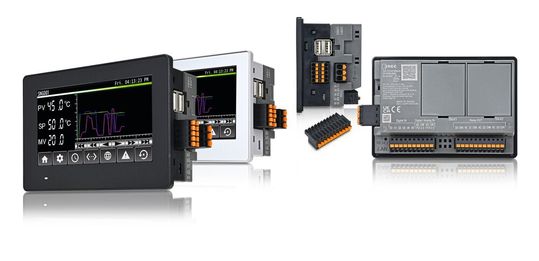

Bei der neuen Serie FT1J von Apem/Idec handelt es sich um eine integrierte Automatisierungslösung, die Steuerung und Bedienerschnittstelle in kompaktem Design kombiniert. Im Vergleich zu herkömmlichen Kombinationen aus SPS und HMI benötigt die Serie FT1J nur die Hälfte der Einbautiefe. Das Gerät bietet ein immersives 4,3-Zoll-Display mit hoher Helligkeit und verbraucht rund 40 Prozent weniger Strom. Das batterielose Design macht Einweg-Lithiumbatterien überflüssig.

Serie FT1J – 4,3-Zoll-Controller mit Bedienerschnittstelle

Der Touchsreen der Serie FT1J unterstützt MultiTouch-Erkennung, kann auch mit Gummihandschuhen bis 1,5 mm Dicke bedient werden und ist durch die Glasoberfläche besonders widerstandsfähig gegenüber Umwelteinflüssen. Durch Verwendung der Pcap-Technologie wird eine unbeabsichtigte Aktivierung durch Wassertropfen verhindert. Das Gerät kann wahlweise für die Anzeige im Hoch- oder Querformat verwendet werden.

Bildergalerie

Die Serie FT1J ist staubdicht und nach IP66F/IP67F gegen Strahlwasser geschützt. Sie kann in einem Temperaturbereich von -20 bis +55 °Celsius eingesetzt werden. Schnittstellen für Ethernet-, RS232C-, RS422/485- und USB-A-Anschlüsse unterstützen die nahtlose Kommunikation mit vielen Geräten und IoT-Funktionen. Durch die Unterstützung von offenen Protokollen wie EtherNet/IP und Modbus TCP fungiert die FT1J als Gateway zwischen Produktionsstandort und Cloud. Für IoT-Anwendungen unterstützt die MQTT-Kommunikation die direkte Verbindung zum Server und die Authentifizierung per Zertifikat. Mit BACnet steht auch ein Netzwerkprotokoll für die Gebäudeautomation zur Verfügung. Systemseitig werden unter anderem Webserverfunktionen, SocialMedia-Integration, Wlan, Fernwartung und E-Mail-Funktionen unterstützt. Die Programmierung ist über die Software „Automation Organizer WindO/I-NV4“ möglich.

Die Geräte der Serie FT1J bieten umfangreiche Steuerungsfunktionen. Mit der integrierten analogen E/A können Signale von 0 bis 10Volt DC oder 4 bis 20 Milliampere mit 12-Bit-Auflösung gesteuert werden. Durch die PID-Steuerung ist ein präzises Temperatur-, Durchfluss- und Druckmanagement möglich. Bis zu zwei digitale/analoge E/A-Module sorgen für eine einfache Erweiterung auf bis zu acht digitale und vier analoge E/A. Das Dual-CPU-Setup ermöglicht die gleichzeitige Hochgeschwindigkeitsverarbeitung und HMI-Funktionalität.

Der I/O-Controller, der mit vibrationsfesten PushIn-Klemmblöcken angeschlossen werden kann, eignet sich für industrielle Anwendungen in zahlreichen Branchen und ist auch für kleine Standalone-Anwendungen wie Test- und Laborgeräte, Förderbänder, Umweltkammern, Autoklaven, Lebensmittelmaschinen sowie bei AGVs und AMRs bestens geeignet. Mit dem Schwestermodell FT2J bietet Apem außerdem eine Produktvariante an, die mit einem 7-Zoll-Bildschirm ausgestattet ist.

Serie HG1J: Kompakte IoT-fähige Bedienerschnittstelle

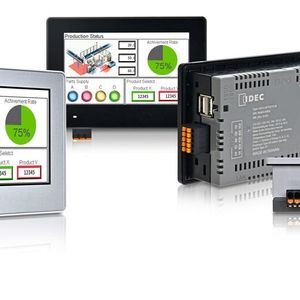

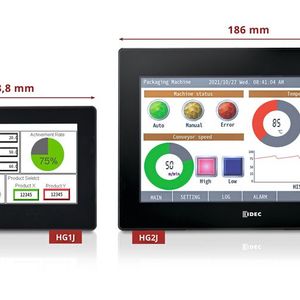

Mit der neuen Serie HG1J bietet Apem eine leistungsstarke HMI-Lösung mit erweiterter IoT-Konnektivität, die sich nahtlos in Industriesysteme integrieren lässt und auch mit rauen Einsatzbedingungen problemlos zurechtkommt. Die Serie ist besonders kompakt gebaut und ergänzt die bestehende HG-Serie um ein kleines Display mit 4,3-Zoll TFT-Farbdisplay. Der abnutzungsfreie Pcap-Touchscreen mit kratzfestem Glas bietet MultiTouch-Erkennung, ist leicht zu reinigen und auch mit Handschuhen bis zu 1,5 mm Dicke zuverlässig zu bedienen.

Die Serie HG1J bietet eine erweiterte Konnektivität und IoT-Kompatibilität, ist MQTT-kompatibel und ermöglicht eine einfache Integration in Cloud-Plattformen. Sie unterstützt Ethernet/IP, verschiedene serielle Schnittstellen und USB und eignet sich dadurch für vielfältige industrielle Kommunikationsanforderungen. Mit BACnet steht außerdem ein Netzwerkprotokoll für die Gebäudeautomation zur Verfügung. Durch die integrierte Webserverfunktion ist die Fernsteuerung und Überwachung mithilfe von Mobilgeräten und PCs per Browser ohne zusätzliche Software möglich.

Zuverlässiger Einsatz in Industrieumgebungen

Die Serie HG1J kann im Temperaturbereich von -20 bis +55 °Celsius eingesetzt werden. Sie erfüllt die Schutzklasse IP66F/IP67F, ist gegen das Eindringen von Wasser, Öl und Schmutz geschützt und dadurch auch für den Einsatz in rauen Industrieumgebungen geeignet. Durch die Verwendung eines nichtflüchtigen Speichers und eines Hyperkondensators für Taktdaten ist kein Batteriewechsel mehr erforderlich, was die Wartung vereinfacht.

Die neue Serie eignet sich aufgrund ihrer Kompaktheit besonders für Anwendungen mit beengten Platzverhältnissen und kann in zahlreichen Branchen wie in der Gebäudeautomatisierung für HLK-Systeme, Lichtsteuerung oder Sicherheitssysteme, Gewächshauslandwirtschaft, für Gesundheits- und Pharmaausrüstung, bei Luft- und Wasserpumpen, AGVs und AMRs sowie bei schweren Maschinen und Fahrzeugen wie Kränen, Planierraupen oder Bagger zum Einsatz kommen.
