Absaugtechnik Auf Nummer sicher: Nassabscheider für Aluminiumstäube

Ein Gastbeitrag von Jenny Göser-Eckert 3 min Lesedauer

Anbieter zum Thema

ESTA Apparatebau GmbH & Co. KG
ebm-papst St. Georgen GmbH & Co. KG
Treston Deutschland GmbH
Renishaw GmbH

Feiner Aluminiumstaub, wie er beim Bürsten, Schleifen und Polieren entsteht, kann in Verbindung mit Luft ein explosionsfähiges Gemisch bilden. Für seinen neuen Schleifraum hat sich Ventilatorenhersteller EBM-Papst daher für einen Nassabscheider entschieden, der für eine saubere und sichere Arbeitsumgebung sorgt.

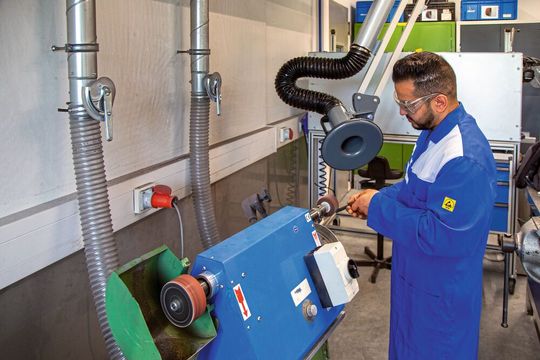

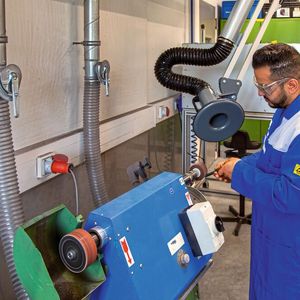

Die Fächerschleifmaschine ist via Schlauch und Rohrleitung an den Nassabscheider angeschlossen. Der Absaugarm kann bei größeren Staubmengen hinzugenommen werden.(Bild: Esta)
Die Fächerschleifmaschine ist via Schlauch und Rohrleitung an den Nassabscheider angeschlossen. Der Absaugarm kann bei größeren Staubmengen hinzugenommen werden.
(Bild: Esta)

Mit eigenem Werkzeug-, Maschinen- und Anlagenbau setzt EBM-Papst als weltweiter Technologieführer in der Luft- und Antriebstechnik auf hohe Fertigungstiefe. Das vor rund 60 Jahren gegründete Familienunternehmen führt mittlerweile mehr als 20.000 verschiedene Produkte und baut sein Sortiment auch im Hinblick auf digitale Dienstleitungen stetig aus. In der neuen, 3.500 Quadratmeter großen Werkhalle am Standort Hollenbach stellt EBM-Papst Betriebsmittel wie Werkzeug- und Maschinenbauteile her und liefert sie an Produktionsstandorte beispielsweise in Mulfingen oder St. Georgen oder nach China. Dort komplementieren sie Montageanlagen – unter anderem Wickelmaschinen, Träufelanlagen und Pressen –, die für die Produktion der Ventilatoren und Motoren benötigt werden.

Tipp

In der Kategorie Verbindungstechnik ist Esta mit dem Dustomat Hydro beim „Best of Industry“-Award 2023 nominiert. Das große Online-Voting hat am 3. Juli 2023 begonnen – machen Sie mit und entscheiden Sie, wer gewinnt!

Risiko- und Gefährdungsbeurteilung

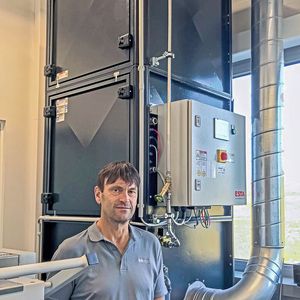

Beim Umzug in die neue Fertigungshalle Ende 2022 beschäftigte sich Bernd Kretzschmar, Leiter Werkzeugbau bei EBM-Papst, mit dem Thema Arbeitsschutz für den rund 30 Quadratmeter großen Schleifraum mit neun Arbeitsplätzen. „Zunächst zogen wir zur Staubabsaugung an den Schleifarbeitsplätzen eine Absauganlage aus unserem Bestand in Betracht. Nach Durchführung einer Risiko- und Gefährdungsbeurteilung war uns jedoch schnell klar, dass eine Trockenabsaugung nicht in Frage kommt“, erinnert er sich. Denn bei der Oberflächenbearbeitung von Aluminium durch Schleifen, Bürsten und Polieren entstehen brennbare Stäube, die im Gemisch mit Luft eine explosionsfähige Atmosphäre bilden können. Ist gleichzeitig eine wirksame Zündquelle vorhanden, kommt es zur Explosion. „Dies gilt es mit allen Mitteln auszuschließen. Deshalb haben wir uns auf die Suche nach einem geeigneten Nassabscheidesystem gemacht, das den gesetzlichen Anforderungen, sprich der DGUV-Regel 109-001 Rechnung trägt“, führt der Werkzeugleiter weiter aus. Bei seiner Recherche stieß Kretzschmar auf die Esta Apparatebau GmbH & Co. KG aus dem bayerischen Senden.

Bildergalerie

Abscheidegrad von 99,995 Prozent

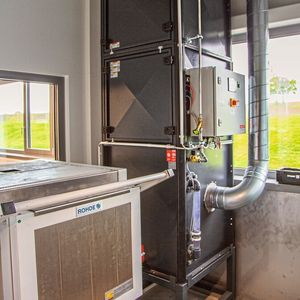

„Nach dem ersten Beratungsgespräch war es ein Selbstläufer. Keine sechs Wochen später kamen die Esta-Monteure zu uns, installierten den Nassabscheider im Nebenraum des Schleifbereichs und verlegten entlang der Decke die Rohrleitung, die zu den Absaugstellen abzweigt. Und dann konnte es auch schon losgehen“, fasst Kretzschmar zusammen.

Ihr Produkt bekommt die richtige Bühne

„best-Award 2023 zur Blechexpo/Schweisstec“ – jetzt bewerben!

best Award 2023

Bereits zum sechsten Mal werden die innovativsten Produkte, Lösungen und Digitalisierungskonzepte der internationalen Fachmesse für Blechbearbeitung ausgezeichnet. In fünf Kategorien ermittelt die Fachjury die Gewinner, die am 7. November auf der Blechexpo/Schweisstec ausgezeichnet werden. Die Bewerbungsfrist endet am 31. Juli 2023!

Jetzt Ihr Produkt einreichen!

Die modulare Nassabscheider-Serie Dustomat Hydro ist seit 2022 im Sortiment von Esta. Leistung, Filterpaket und Aufbau sind je nach Anforderung kundenseitig konfigurierbar. Für EBM-Papst führte der Absaugtechnikhersteller das Gerät in Atex-konformer Variante und mit einem mehrstufigen Filtersystem aus. Ein Hepa-14-Schwebstofffilter als letzte Filterstufe stellt einen Abscheidegrad von 99,995 Prozent sicher. So kann die gefilterte Luft im Umluftbetrieb zurückgeführt werden, was gegenüber dem Abluftbetrieb im Winter Energiekosten einspart.

So funktioniert die Nassabscheidung

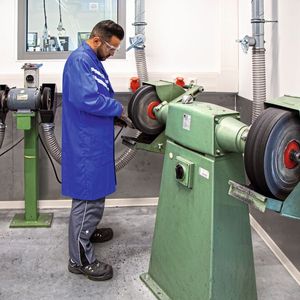

Das zum Patent angemeldete Nassabscheidesystem von Esta basiert auf einem Hydrozyklon und macht Funken und brennbare Stäube bereits in der ersten Filterstufe mit einem Abscheidegrad von 98,7 Prozent nahezu vollständig unschädlich. Selbst kleinste Partikel werden sicher in der Wasserwirbelkammer gebunden, was die danach folgenden Filtermedien schont und ihre Standzeit verlängert. Der mit der Zeit entstehende Schlamm kann über einen Kugelhahn unkompliziert ausgetragen werden. „Durch das Modulprinzip konnten die Esta-Monteure den Geräteaufbau optimal auf unsere Bedürfnisse abstimmen. Den Schaltschrank samt Touch-Bedienterminal installierten sie uns kurzerhand an der gewünschten Stelle“, erklärt Kretzschmar. Auch die Rohrführung an der Decke wurde platzsparend gelöst, denn der Nassabscheider ist mit allen Arbeitsplätzen verbunden und mittels Absperrklappen so ausgelegt, dass immer zwei Saugstellen gleichzeitig bedient werden können. Zusätzlich installierte Esta einen Absaugarm mit Punktabsaughaube, ebenfalls in Atex-Ausführung, der für kurze Schweißprozesse flexibel zur Saugstelle geschwenkt werden kann. „Rundherum ein gelungenes Projekt. Und das Beste daran: Unsere Mitarbeiter sind voll und ganz zufrieden“, resümiert Kretzschmar.
