Batteriemessung in der Fertigung: Ursachen & Lösungen

Anbieter zum Thema

Industrielle Störeinflüsse erkennen und eliminieren

In einem Produktionsumfeld gibt es viele Störquellen, wie man bei Burster Präzisionsmesstechnik weiß. Dazu gehören Antriebe und Frequenzumrichter, Einschaltspitzen und Probleme mit den elektromagnetischen Effekten (Stichwort: EMV), die das Netz beeinflussen. Nicht umsonst werden im Labor Stromkreise für die Messtechnik strikt getrennt, um Messfehler zu minimieren. Bei Präzisionsmessungen am „normalen“ Stromnetz einer Produktion sind deshalb Fehler vorprogrammiert. Weil die Störungen typischerweise zufällig in unterschiedlicher Höhe entstehen, kann man sie auch nicht herausrechnen (Bild 3).

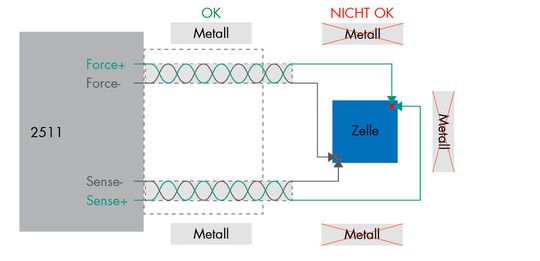

Bild 3: Das Prinzip zur Hilfestellung, um eine bestmögliche Kontaktierung zu erreichen.(Bild: Burster) — Bild 3: Das Prinzip zur Hilfestellung, um eine bestmögliche Kontaktierung zu erreichen.
(Bild: Burster)

Bildergalerie

Der Autor Johannes Wörner.(Bild: Burster)

Hier muss im Vorfeld geklärt werden, wie die Störeinflüsse minimiert werden können. Man kann das am besten am Burster-Batteriemessmodul Typ 2511 erläutern. Denn damit kann man auch in rauer Industrieumgebung die drei wesentlichen Batterieparameter (AC-Innenwiderstand, DC-Innenwiderstand und Leerlaufspannung) innerhalb weniger Millisekunden messen. Um Störungen aus dem Netz zu vermeiden, empfehlen sich Eingangsfilter in der Stromversorgung und ein abgeschirmtes Metallgehäuse (Bild 4).

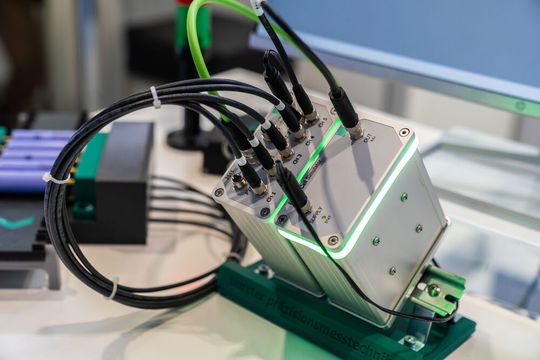

Bild 4: Das Batteriemessmodul 2511 und der Battery Cell Simulator 2500-Z100 ermöglichen eine schnelle 100-%- Inlinemessung unter Feldbedingungen. (Bild: Burster) — Bild 4: Das Batteriemessmodul 2511 und der Battery Cell Simulator 2500-Z100 ermöglichen eine schnelle 100-%- Inlinemessung unter Feldbedingungen.
(Bild: Burster)

Messmodul mit Erdung schafft Probleme aus der Welt

Eine weitere Fehlerursache können unterschiedliche Erdpotentiale durch mangelhafte Erdung aller Anlagenteile sein. Vor allem moderne Frequenzumformer, (Punkt-)Schweißgeräte und ähnliche Einrichtungen im Umfeld der Batteriekonfigurierung können Störfaktoren sein. Denn sie arbeiten im Hochfrequenzbereich, was bei Spannungsspitzen bei nicht dafür abgeschirmten Geräten und mangelhafter Erdung zu erheblichen Messwertschwankungen führt. Die Messtechnikexperten von Burster haben deshalb ihr Messmodul für die Hutschienenmontage mit Erdung zur industrieüblichen Integration entwickelt.
