Spannneuheit Big Daishowa präsentiert neue Spannzange für Mikrobearbeitung

Quelle: Big Daishowa 1 min Lesedauer

Anbieter zum Thema

Big Daishowa Seiki Co. Ltd.
Micro-Epsilon Messtechnik GmbH & Co. KG
FAULHABER Antriebssysteme
AFC Europe Ltd Bochum Technisches Zentrum

Big Daishowa stellt die Spannzange HSK-EZ15 Mega Micro Chuck vor. Sie ist spezielle für filigrane Werkstücke konzipiert, wie sie etwa im Uhrenbau zu finden sind.

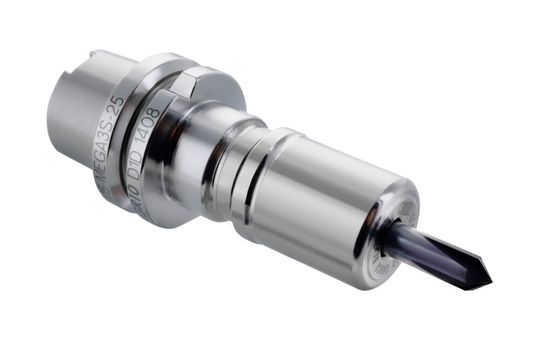

Bei Mikro-Fertigbearbeitungen von Bohrungen und Passungen sind eine hohe Zylindrizität und Oberflächengüte von entscheidender Bedeutung für das Endprodukt. Mit dem HSK-EZ15 Spannzangenfutter von Big Daishowa bestünden in dieser Hinsicht keine Probleme mehr. (Bild: Big Daishowa)
Bei Mikro-Fertigbearbeitungen von Bohrungen und Passungen sind eine hohe Zylindrizität und Oberflächengüte von entscheidender Bedeutung für das Endprodukt. Mit dem HSK-EZ15 Spannzangenfutter von Big Daishowa bestünden in dieser Hinsicht keine Probleme mehr.
(Bild: Big Daishowa)

Das neue Spannzangenfutter von Big Daishowa wurde gemäß dem HSK-EZ15-Standard entwickelt. Diese neue Schnittstelle ersetzt den bisherigen ATC-E15-Standard und ermöglicht die Miniaturisierung von Spindeln, um den Anforderungen des Mikrotechnikmarktes in Bezug auf Präzision, Leistung und Zuverlässigkeit gerecht zu werden, wie der Hersteller erklärt. Den Typ HSK-EZ15 gibt es in drei Varianten mit Außendurchmessern von 10, 12 und 14 Millimeter. Jede Variante eigne sich für die Hochgeschwindigkeitsbearbeitung und ist für Fräser oder Bohrer mit Durchmessern von 0,45 bis 6,05 Millimeter geeignet. Big Daishowa garantiert eine Rundlaufgenauigkeit von unter drei Mikrometern an der Schneide, gemessen bei 4 × D vom Spanndurchmesser. Diese Spannzangenhalter könnten bei Drehzahlen von bis zu 80.000 Umdrehungen pro Minute eingesetzt werden. Durch den Einsatz einer kleineren Spindel mit geringerer Masse und kleineren Abmessungen kann auch der Energiebedarf nachhaltig gesenkt werden.

Neues Spannzangenfutter punktet mit umfassender Präzision

Für die Uhrenindustrie etwa bietet die neue Spannzange eine kompakte, benutzerfreundliche Spannmöglichkeit, die ein schnelles Umrüsten auf neue Teile bietet, wie es weiter heißt. Die garantierte Rundlaufgenauigkeit erfülle die hohen Anforderungen der Uhrenhersteller. Auch bietet dieser Vorteil sehr gute Positionier- und Wiederholgenauigkeiten sowie einen leisen Betrieb bei der Mikrozerspanung. Der schlanke Körper des Systems und die speziell entwickelte Mutter stünden für hohe Steifigkeit und geringe Störanfälligkeit bei der Hochgeschwindigkeitsbearbeitung. Die nutenfreie Spannmutter verhindert Vibrationen und damit Geräusche. Sie sorgt laut Hersteller auch für eine ausgezeichnete Auswuchtung und Konzentrizität. Das Design reduziert Luftgeräusche und Vibrationen bei hohen Drehzahlen, wodurch der gesamte Zerspanungsprozess verbessert wird, so Big Daishowa. Mit der neuen Spindelschnittstelle ließen sich außerdem Funktionen in die Maschinenspindel integrieren, die bisher nur bei größeren Spindeln möglich waren. Die HSK-EZ15 Mega Micro Chuck Spannzange ist ab sofort verfügbar.
