Neue Ausbaustufe für modulare Steckverbinder Domino in der Schnittstelle

HARTING stellt mit den Han-Modular Domino Modulen eine neue Generation modularer Steckverbinder vor, die nur halb so groß sind wie der etablierte Marktstandard Han-Modular. Damit passen mehr Module in Schnittstellen einer Baugröße, die Vielfalt der Übertragungsmöglichkeiten auf gegebenem Bauraum wächst.

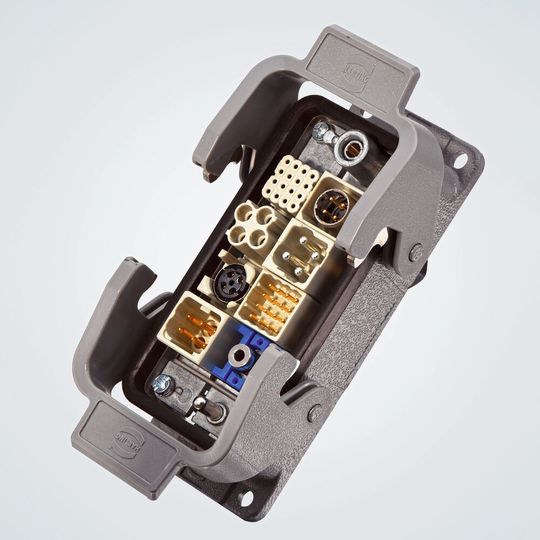

HARTING präsentiert mit den Domino Modulen die nächste Ausbaustufe modularer Steckverbinder. Sie sind kompatibel mit Han-Modular, dem Marktstandard für modulare Industrie-Steckverbinder, nur eine Dimension kleiner: Wie ein Dominostein zwei separate Felder hat, setzen sich die Module aus zwei Bausteinen zusammen, die „Cubes“ heißen und nur halb so groß sind wie die Standard-Module.

Die Cubes teilen das Steckgesicht in nahezu quadratische Flächen, in denen Industrie-Kontakte von D-Sub bis Han D, Han E und M12 Platz finden. Jedes „Modul“ besteht aus einem Cube mit einem kleinen und einem mit einem großen Tab. Mithilfe einer Verzahnung lassen sich die Cubes flexibel miteinander kombinieren. Um Fehlkombinationen und doppelte Belegungen von Kontaktzahlen zu vermeiden, sind die Bausteine kodiert.

Auf die richtige Kombination kommt es an

Je nach Anforderung entstehen individuelle Lösungen, die Platz sparen. In einem Gehäuse der Größe 16 B z. B. lassen sich nun acht, statt bisher vier unterschiedliche modulare Steckverbinder platzieren. Leistungen mit unterschiedlichen Spannungs- und Stromstärken können so auf engstem Raum zusammen mit Signalen, Daten und Druckluft übertragen werden. Erstmals lassen sich auch Stift- und Buchsenkontakte einer Übertragungsart nebeneinander auf einer Seite der Schnittstelle platzieren. Weitere Optionen ergeben sich aus der Kompatibilität mit dem Han-Modular Programm. Unterschiedliche Signale und Leistungen (≤ 300 A) können Seite an Seite mit geschirmten Daten übertragen werden. Für besonders datenintensive Anwendungen steht das Han Gigabit Modul Cat.8 zur Verfügung: Es erreicht Übertragungsraten von 40 Gb/s (2 GHz), ist also viermal schneller als gängige Cat.6-Lösungen.

Weniger Arbeitsaufwand, sinkende Energiekosten

Die Domino Module verbessern die Modularität der Komponente, Maschine oder Anlage, die sie anbinden. Sie erleichtern die Vorkonfektionierung und verkürzen die Installation vor Ort. Dank der Miniaturisierung lassen sich mehr Komponenten in Maschinen, Fahrzeugen und Energieanlagen mit Steckverbindern ausstatten. Das erhöht die Modularität und der Personalaufwand sinkt. Wenn die Verbindungstechnik kleiner und leichter wird, verbessert das auch die Energiebilanz von Maschine und Produkt – die Dekarbonisierung kommt voran.

(ID:49050519)
