Wälzfräsen EMAG-Koepfer-Wälzfräsmaschine – die Universallösung für Verzahnungsteile

Wie man in der Zahnradfertigung Wirtschaftlichkeit und Qualität unter einen Hut bringt – darüber haben die Ingenieure von Emag Koepfer nachgedacht. Als Ergebnis präsentieren sie mit der Wälzfräsmaschine K 300 eine Universallösung für die Zahnradproduktion.

Anbieter zum Thema

Franke GmbH

Weil Technology GmbH

AGTOS Gesellschaft für technische Oberflächensysteme mbH GmbH

EMAG GmbH & Co.KG

Das Zahnrad gehört zu den ältesten Maschinenelementen der Menschheitsgeschichte. Schon seit Tausenden von Jahren dienen Zahnräder dazu, Kraft und Bewegung zu übertragen – zuerst von der Kraft des fließenden Wassers, später dann Dampfkraft und heute von Energiequellen unterschiedlichster Art.

Breites Werkstückspektrum lässt sich mit der K 300 bearbeiten

Vor allem der moderne Verkehr wäre ohne Zahnräder undenkbar. Im Antriebsstrang, in der Lenkung, aber auch bei der Umsetzung moderner Bordelektronik, wie die Verstellung der Sitzergonomie, spielen Verzahnungsteile eine zentrale Rolle und kommen in vielfältiger Form zum Einsatz. Doch gerade diese Vielfalt in Form und Materialien stellen viele Hersteller vor die Frage, wie sie die Produktion in Hinsicht auf Wirtschaftlichkeit und Qualität umsetzen können. Diese Gedanken haben sich auch die Ingenieure von EMAG Koepfer gemacht und präsentieren mit der Wälzfräsmaschine K 300 eine Universallösung für die Zahnradproduktion.

Bildergalerie

Bildergalerie mit 5 Bildern

„Wir haben eine Anlage konstruiert, die eine vollwertige Universallösung darstellt. Anhand vieler Ausstattungsvarianten und Optionen lässt sich die K 300 in unterschiedlichen Bereichen der Verzahnungsproduktion nutzen“, erklärt Jörg Lohmann, Vertriebsleiter der EMAG-Tochter Koepfer.

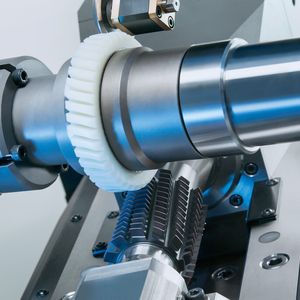

Von der Ritzelwelle mit Modul 1 bis zum Schrägstirnrad mit Modul 4 lässt sich ein breites Werkstückspektrum mit der K 300 bearbeiten (verzahnen). Ebenso vielfältig ist die Werkstoffbandbreite, die mit der Maschine bearbeitet werden kann – vom legierten Stahl, über Aluminium, Messing und Bronze bis hin zu Kunststoffen ist alles möglich.

Maschinenbett besteht aus Polymerbeton

Der gesamte Aufbau der K 300 ist konsequent auf höchste Qualität getrimmt. Das Maschinenbett aus Polymerbeton in Kombination mit der „Closed-Box-Bauweise“, bei der Spindel- und Reitstockkasten mittels eines Jochs in einem geschlossenen Rahmen verbunden sind, sorgt für höchste Steifigkeit und damit für höchste Präzision während des Verzahnungsprozesses. Der Wälzfräskopf, der um 45 Grad geneigt wurde, ermöglicht einen optimalen Spänefall und trägt damit zu höchster Bauteilqualität bei. Gleichzeitig wird eine gute Zugänglichkeit zum Rüsten gewährleistet.
