So verhindern Sie elektrostatische Entladungen beim Transport: ESD-sichere Förderbänder von item lösen große Herausforderungen in der Produktion.

Erinnern Sie sich an den Bandgenerator aus dem Physikunterricht? Er hat mit einem gut sichtbaren Funken für Begeisterung gesorgt. Industrielle Förderbänder funktionieren ähnlich: Durch ihre ständige Relativbewegung zum Antrieb und Gleitblech bauen sie elektrostatische Ladungen auf. Unterschiedliche Materialien reiben aneinander und trennen sich. Es entsteht eine elektrostatische Entladung (ESD). Eine solche Entladung sorgt im Unterricht zwar für einen spektakulären Effekt, doch in der Produktionshalle kann sie elektronische Bauteile beschädigen oder zerstören. Für umfassenden ESD-Schutz bietet Ihnen item zahlreiche Komponenten: Setzen Sie bei Transportaufgaben auf ESD-sichere Transportbänder oder Zahnriemen. Sie können beide mit dem passenden item Förderer kombinieren.

Das item Förderbandsystem ermöglicht einen effizienten Warenfluss mit und ohne Stauung. Entdecken Sie jetzt alle Möglichkeiten:

Darum ist ESD-Schutz in der Produktion so wichtig

ESD entsteht, wenn verschiedene Materialien aneinander reiben, sich berühren oder trennen. Es kommt zu einem unkontrollierten Ausgleich zwischen Objekten mit unterschiedlicher Ladung. Diese elektrostatischen Aufladungen und Entladungen können elektronische Bauteile in allen Produktionsphasen beschädigen. Spannungen ab 30 V reichen dafür aus. Doch die Wahrnehmungsschwelle des Menschen beginnt erst bei 3000 V, sodass ESD oft zu einer unsichtbaren Gefahr wird. Da die vorgeschädigten Bauteile bei der Endprüfung oft übersehen werden, kommt es erst später zu folgenschweren Ausfällen. Dazu gehören Lieferstörungen, Produktivitätseinbußen und zusätzliche Kosten.

Es ist wichtig, die Ladungen ständig zu überwachen und abzuleiten. Für den Umgang mit ESD-empfindlichen Bauteilen ist die Electrostatic Protected Area (EPA) vorgesehen. In dieser Zone dürfen Sie nur ESD-geschützte Geräte und Materialien einsetzen. Bewegung ist eine Herausforderung für den ESD-Schutz in der Produktion: Normale Förderbänder laden sich aufgrund ihres Materials statisch auf und bei Bewegungen auf dem Band sind Aufladungen von über 6000 V möglich. Die ESD-Norm IEC 61340-5-1 schreibt einen Grenzwert von 100 V in einer EPA vor. Achtung: ESD-empfindliche Bauteile können durch eine Aufladung über 100 V vorgeschädigt werden. Stellen Sie sicher, dass eine Ladung auf Förderbändern nicht entsteht beziehungsweise abgeleitet wird.

Sie möchten die Grundlagen von ESD-Schutz kennenlernen? Das kostenfreie item Whitepaper erklärt Ihnen wichtige Regeln und häufige Fallstricke:

Vorteile der ESD-sicheren Förderbänder von item

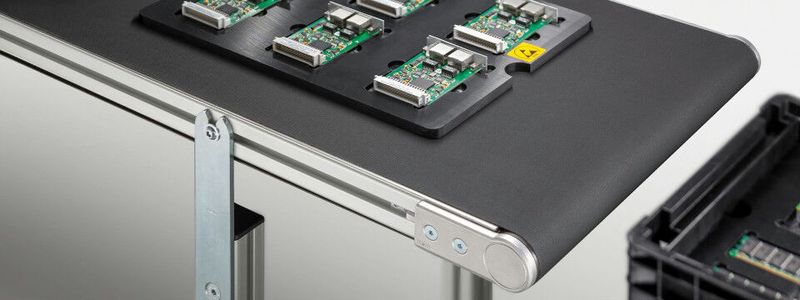

Für eine störungsfreie und sichere Produktion ist ein ESD-sicheres Förderband ein Muss. Es dient als Basis für die Weiterbearbeitung elektronischer Bauteile und den Transport zu einem EPA-Arbeitsplatz. Profitieren Sie von ESD-sicheren Förderbändern aus dem item Förderbandsystem:

• Transportband PUR ESD, staufähig für den Gurtförderer: besonders robuste Oberfläche mit reduzierter Haftreibung; acht Breiten von 40 bis 400 mm

• Zahnriemen T5 PA, staufähig für den Zahnriemenförderer: mit T5-Zahngeometrie und Stahlzugstrang; durch eine reibungsarme Oberfläche perfekt für den Staubetrieb; Breite: 40 oder 80 mm

Beide Förderbänder laden sich trotz Reibung nicht auf: Ein Edelstahlblech unter den Transportbändern und ESD-sichere Zahnriemenführungsleisten leiten die Ladung bis zur Erdung des Motors ab.

Im normalen Förderbetrieb werden Güter von A nach B transportiert. Während des Staubetriebs läuft das Band am Ende der Strecke unter gestauten Bauteilen weiter. Das ist z.B. bei folgenden Aufgaben notwendig:

• Einsetzen oder Montieren eines Bauteils

• Montage- oder Prüfarbeiten durch Mitarbeitende

• Montage- oder Prüfarbeiten durch Mitarbeitende

• Prüfungen durch ein Kamerasystem

• Vereinzelung von Bauteilen

Das item Förderbandsystem bietet Ihnen für alle Anwendungsfälle eine passende Lösung: Für eine EPA sind die staufähigen Förderer von item mit ESD-sicheren Bändern optimal. Der Gurtförderer besitzt eine geschlossene Oberfläche, sodass er sich ideal für den Transport von Teilen in unterschiedlichen Größen eignet. Der Zahnriemenförderer hingegen empfiehlt sich für den Transport schwerer Lasten. Im Zwischenraum des Zahnriemenförderers ist genug Platz für Sensoren und Stopper. Das macht ihn für eine Aufgabe besonders effizient: den Transport ESD-empfindlicher Bauteile zwischen Arbeitsstationen.

Kontrollprogramm für zuverlässigen ESD-Schutz

Die Norm IEC (DIN EN) 61340-5-1 sieht ein ESD-Kontrollprogramm vor: Sie müssen Ihre ESD-Schutzmaßnahmen regelmäßig überprüfen. ESD-Audits stellen die Einhaltung aktueller Standards im ESD-Schutz sicher. Sie können die Audits entweder selbst durchführen oder externe Dienstleister beauftragen. Förderbänder sind bei ESD-Audits häufig ein Ausfallkriterium, da sie oft keinen ESD-Schutz haben. Beim Einsatz von Förderbändern in einer EPA führt kein Weg an einer ESD-sicheren Ausstattung vorbei.

ESD-Behälter auf einem Förderband stellen ein zusätzliches Risiko dar: Achten Sie darauf, dass die Behälter auf einem leitfähigen Untergrund transportiert werden. Das ist nur mit leitfähigen Förderbändern möglich. Mit ESD-sicheren Förderbändern von item finden Sie für jede Anforderung die passende Lösung. Dabei geht es um zwei Ziele: Steigerung der Effizienz und Minimierung der ESD-Gefahr. Jede Lieferung eines ESD-sicheren Förderbands von item enthält ein Prüfzertifikat gemäß DIN EN 61340. Es garantiert Ihnen die geprüfte und zertifizierte ESD-Sicherheit Ihres Förderbands.

Leichte Online-Konstruktion von Förderbändern

Ob normale oder ESD-sichere Förderbänder: Das item Engineeringtool macht die Konstruktion so einfach wie nie zuvor. Zur Nutzung des kostenfreien Online Tools brauchen Sie nur ein internetfähiges Endgerät und einen Webbrowser. Entscheiden Sie sich für einen einfachen Förderer (Gurtförderer oder Zahnriemenförderer) oder einen doppelten Förderer (Doppelgurtförderer oder Doppelzahnriemenförderer). Dann platzieren Sie das Förderband in einer 3D-Umgebung. Anschließend konfigurieren Sie das Förderband und ergänzen die Antriebstechnik und Ständerwerke. Das modulare item Baukastenprinzip ermöglicht maximale Flexibilität: Kombinieren Sie Ihre Förderband-Lösung im item Engineeringtool mit weiteren item Konstruktionen.

Zusätzlich vereinfacht das item Engineeringtool die Erstellung von Varianten. Speichern Sie das Projekt ab und passen Sie die Konstruktion leicht an. Profitieren Sie von vielen weiteren Vorteilen:

• Freie und regelbasierte Gestaltung

• Automatische Erstellung der Projektdokumentation

• Generierung und Export von CAD-Daten in diversen Formaten

• Animierte 3D-Aufbauanleitung mit optimaler Montagereihenfolge

• Direkte Verknüpfung mit dem item Online Shop

Durch kostenfreie Musterlösungen sparen Sie zusätzliche Zeit: Verwenden Sie diese mit allen CAD-Daten und Stücklisten oder als Inspiration für eigene Lösungen. Förderbänder und Gestelle werden vormontiert und schnell geliefert. Dank der 3D-Ansicht im item Engineeringtool wissen Sie vorher, wie Ihre Förderband-Lösung am Ende aussieht. Zusätzlich schützen Sie mit Ihrem ESD-sicheren Förderband die Bauteile vor einer unsichtbaren Gefahr. So wird die geplante Lösung früher sichtbar und die unsichtbare Gefahr gebannt.
