Leichtbau-Duo Flexibler zerspanen mit zwei ultraleichten Winkelköpfen

Quelle: BIG Daishowa 2 min Lesedauer

Anbieter zum Thema

Big Daishowa Seiki Co. Ltd.
Fastems Systems GmbH
COSCOM Computer GmbH
Mikron Switzerland AG, Division Tool

BIG Daishowa, ein Anbieter von hochwertigen Präzisionswerkzeug-Systemen für die Zerspanung von Metallen, kündigt zwei neue leichte Winkelköpfe an ...

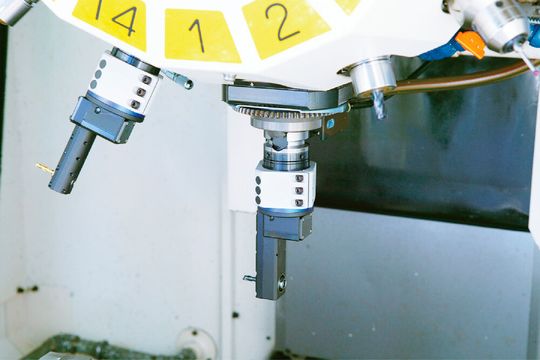

Der Werkzeugsystem-Hersteller BIG Daishowa meldet die Entwicklung zweier ultraleichter Winkelköpfe (im Bild), die nicht mal zwei Kilogramm auf die Waage bringen. Was die für Vorteile beim Zerspanen bringen, verraten die Experten hier ...(Bild: BIG Daishowa)
Der Werkzeugsystem-Hersteller BIG Daishowa meldet die Entwicklung zweier ultraleichter Winkelköpfe (im Bild), die nicht mal zwei Kilogramm auf die Waage bringen. Was die für Vorteile beim Zerspanen bringen, verraten die Experten hier ...
(Bild: BIG Daishowa)

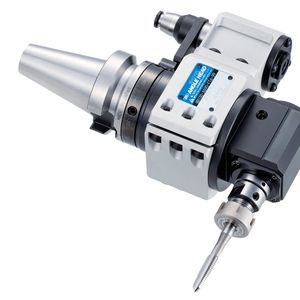

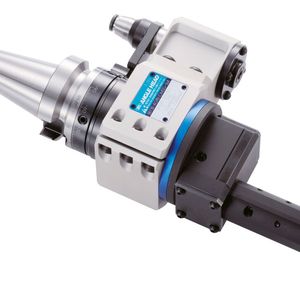

Eine Version der neuen Ultraleicht-Winkelköpfe ist für Werkzeuge mit einem Durchmesser zwischen 0,25 und 6 Millimetern konzipiert. Der andere Winkelkopf von BIG Daishowa ist für das Gewindeschneiden mit hohem Drehmoment optimiert, wie es weiter heißt. Diese beiden neuen Modelle ergänzen das bestehende Angebot, das für allgemeine Bearbeitungsanwendungen steht. Mit einem BIG-Daishowa-Winkelkopf können Metallbearbeiter die Möglichkeiten ihrer vorhandenen Maschinen erweitern, heißt es. Das Monoblock-Winkelkopfprogramm ermögliche etwa eine Komplettbearbeitung an schwer zugänglichen Werkstückbereichen ohne mehrmaliges Umspannen von Werkstücken. So könnten Produktionskosten gesenkt und die Flexibilität in der Produktion gesteigert werden, ohne in neue Maschinen investieren zu müssen. Diese Systeme sparen nicht nur Bearbeitungszeit, sondern beschleunigen auch die Produktionsabläufe, so der Hersteller.

Vorhandene Bearbeitungszentren können mehr

Mit einem Gewicht von unter 2 Kilogramm gehörten die neuen Winkelköpfe zur Kompaktserie von BIG Daishowa. Ihr reduziertes Gewicht mache sie mit den automatischen Werkzeugwechslern (ATC) kleiner, dynamischer Maschinen kompatibel, wie etwa denen von Fanuc und Brother. Die CNC-Maschinen von Brother beispielsweise, die häufig in der Massenproduktion von kleinen Komponenten wie Ventilen und mechanischen Teilen eingesetzt würden, profitierten erheblich vom reduzierten Gewicht. Dadurch würden diese Maschinen noch vielseitiger einsetzbar. Das geringere Gewicht der Köpfe ermöglicht eine schnellere Arbeitsweise des ATC, reduziert die Werkzeugwechsel-Zeiten und verkürzt die Gesamtzyklus, was zu einer deutlich höheren Produktivität führt. Die neuen Winkelköpfe wurden speziell für kleine Bearbeitungszentren mit einer BBT30-Maschinenspindel entwickelt und verfügen deshalb über eine hochpräzise BBT30-Schnittstelle. Das Programm umfasst mit den beiden neuen, nun drei Varianten – für die allgemeine Bearbeitung, für das Gewindeschneiden mit hohem Drehmoment und für kleine Bohrungen.

Bildergalerie

Getriebekomponenten aus Chrom-Nickel-Stahl

Die Winkelköpfe zeichnen sich durch ein Design aus, das den Überstand minimiert und sowohl die Steifigkeit als auch die Festigkeit erhöht, wie BIG Daishowa weiter ausführt. Eine neue Konstruktion mit berührungslosen Dichtungen bietet im Vergleich zu herkömmlichen Verfahren einen noch besseren Schutz vor Verunreinigungen durch Kühlschmiermittel und Partikel. Auch wird das Kühlschmiermittel effektiv zur Schneidkante geleitet und kühlt mit diesem gleichzeitig den Winkelkopf, was Lärm und Vibrationen verringert, wie es weiter heißt. Die Leichtbauserie dieser Winkelköpfe wird aus einem hochlegierten Stahl gefertigt. Darunter befinden sich auch gehärtete und geschliffene Spiralkegelräder aus Chrom-Nickel-Stahl mit einem hochpräzisen Schrägkugellager, um das übertragbare Drehmoment zu erhöhen.

(ID:50128202)
