Linearführungen Flexibilität trifft Präzision – in vielen Variationen

Anbieter zum Thema

Franke GmbH

Klinkhammer Intralogistics GmbH

CMS Automatisme

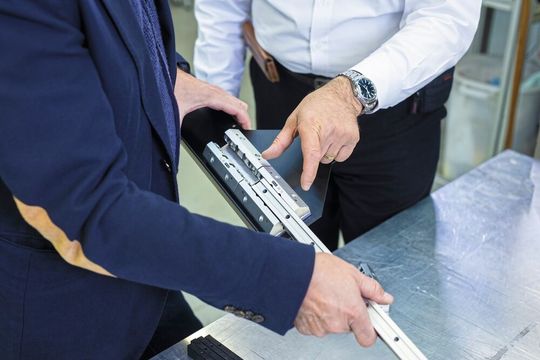

Die abnehmbaren Laufwagen der Franke-Linearführungen bieten eine Kombination aus großer Flexibilität, einfacher Handhabung und hoher Präzision. Damit heben sie sich von klassischen Kugelumlaufführungen ab und eröffnen neue Möglichkeiten für Konstruktion, Montage und Wartung.

Die Linearführungen von Franke übertragen das Funktionsprinzip der eingelegten Laufbahnen von Drahtwälzlagern auf lineare Achsen. Sie bestehen aus einem leichten Aluminium-Grundkörper sowie nadel- oder kugelgelagerten Laufrollen aus Stahl oder Edelstahl und sind völlig wartungsfrei. Spezielle Deckscheiben an den Laufrollen dichten die Lagerung nach außen ab. Laufrollen in O-Anordnung gewährleisten eine gleich hohe Belastbarkeit aus allen Richtungen. Die Laufrollen sind mit einer Nut versehen, die an das Profil der Laufbahn angepasst ist. Durch dieses System der geführten Rolle werden die Laufrollen seitlich geführt und es wird ein gleichmäßig leichter und leiser Lauf erreicht. Schienen- und Kassettenprofile können darüber hinaus kundenspezifisch angepasst werden.

Konstrukteure achten auch bei Linearsystemen auf geringe bewegte Massen. Die Aluminium Rollenführung der Franke GmbH überzeugt dabei durch ihre Leistungsdaten. Geschwindigkeiten von bis zu 10 Metern pro Sekunde sowie Beschleunigungen von 40 Meter pro Quadratsekunde lassen sich realisieren, zudem besitzen die Führungen ein ausgezeichnetes Ansprechverhalten bei hohen Wiederholraten. Stick-Slip-Effekte treten nicht auf und die Laufwagen bringen sofort volle Leistung. Das niedrige Gewicht der Aluminium-Komponenten ermöglicht hohe Geschwindigkeiten bei geringer Antriebsenergie.
