Die ersten Versuchsergebnisse

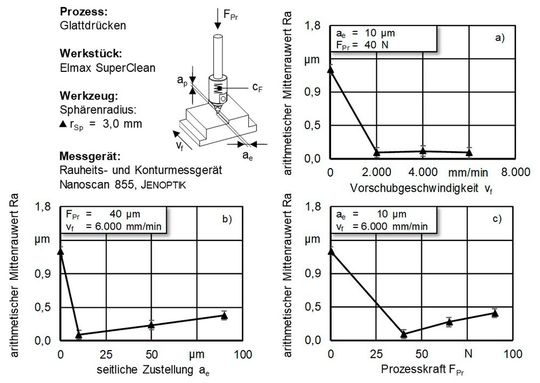

Das Bild 1-1a) zeigt dabei den Verlauf des arithmetischen Mittenrauwertes Ra in Abhängigkeit von

der Vorschubgeschwindigkeit v_f. Bei einer seitlichen Zustellung von a_e = 10 µm sowie einer Prozesskraft von F_Pr = 40 N wurde im Mittel ein arithmetischer Mittenrauwert in einem Bereich von 0,08 µm ≤ Ra ≤ 0,10 µm messtechnisch erfasst. Sowohl bei einer Vorschubgeschwindigkeit von v_f = 2.000 mm/min als auch bei v_f = 6.000 mm/min wurde durchschnittlich ein arithmetischer Mittenrauwert von Ra = 0,08 µm ermittelt, womit nachgewiesen werden konnte, dass die Vorschubgeschwindigkeit v_f in diesem Bereich keinen signifikanten Einfluss auf den Verlauf des arithmetischen Mittenrauwertes Ra ausübt.

Dies stellt einen entscheidenden Vorteil im Vergleich zur spanenden Bearbeitung dar. Mit Einsatz des Glattdrückens können somit deutlich höhere Vorschubgeschwindigkeiten vf bei der Schlichtbearbeitung eingesetzt und dadurch die Wirtschaftlichkeit signifikant gesteigert werden.

Zur Untersuchung des Einflusses der seitlichen Zustellung ae auf die Ausprägung des arithmetischen Mittenrauwerts Ra in Bild 1-1b) wurde eine Prozesskraft von F_Pr = 40 N sowie eine Vorschubgeschwindigkeit von v_f = 6.000 mm/min verwendet. Hierbei zeigt sich im Mittel ein arithmetischer Mittenrauwert in einem Bereich von 0,08 µm ≤ a_e ≤ 0,34 µm, wobei der geringste arithmetische Mittenrauwert von Ra = 0,08 µm bei einer seitlichen Zustellung von a_e = 10 µm erzielt wurde. Der arithmetische Mittenrauwert Ra steigt mit größer werdender seitlicher Zustellung a_e linear an, was auf die geänderten Eingriffsbedingungen und damit einhergehende Erhöhung der theoretischen Rautiefe Rth zurückzuführen ist.

Abschließend sind die Prozesskräfte F_Pr in Abhängigkeit zum arithmetischen Mittenrauwert Ra in Bild 1-2 c) illustriert. Verwendet wurden dabei eine seitliche Zustellung von a_e = 10 µm sowie eine Vorschubgeschwindigkeit von v_f = 6.000 mm/min. Der geringste arithmetische Mittenrauwert von Ra = 0,08 µm wurde im Mittel bei einer Prozesskraft von F_Pr = 40 N gemessen, wobei mit steigender Prozesskraft F_Pr ein linear ansteigender Verlauf des arithmetischen Mittenrauwerts Ra nachgewiesen werden konnte. Begründen lässt sich dieser Verlauf damit, dass bei steigenden Prozesskräften F_Pr mehr Werkstoff als für den Umformvorgang notwendig ist plastisch verdrängt wird. Das überschüssige plastisch verdrängte Werkstoffvolumen V_w wird dabei neben dem Glattdrückwerkzeug aufgeworfen. Es ist davon auszugehen, dass das Umformverhalten des eingesetzten Stahlwerkstoffs vom Typ Elmax Superclean bei der Verwendung von Werkzeugen mit einem Glattdrückkopf aus PKD durch geringere Prozesskräfte F_Pr gesteigert wird.
