Automatisierung Gusstrennen mit Robotern

„Gusstrennen mit Robotern“ ist das zentrale Thema der Janke GmbH auf der GIFA 2011. Dazu präsentiert der Ratinger Spezialmaschinenbauer in Halle 16, Stand F20 zwei robotergestützrte Automatisierungssysteme für den Gussbereich.

Anbieter zum Thema

Klinkhammer Intralogistics GmbH

SAB Bröckskes GmbH & Co KG

SCIO Automation GmbH

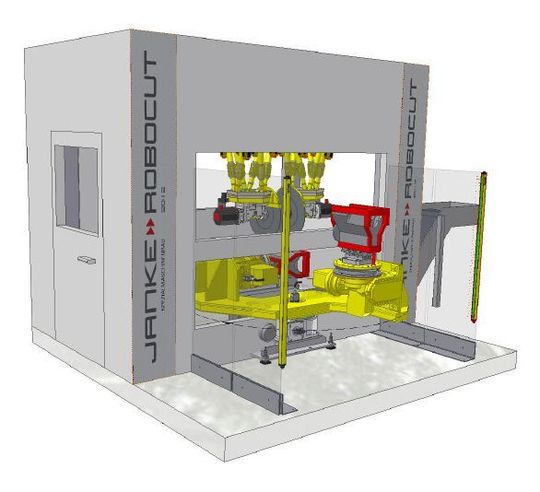

Das erste Exponat der Janke GmbH ist ein robotergestütztes „Hexapod‐Trennzentrum

für Zylinder‐Kurbelgehäuse“. In diesem Zentrum führen zwei besonders steife und belastbare Hexapod‐Roboter die Trennscheiben, um den Kreislauf vom Gussteil zu trennen. Namhafte Gießereien wie die Fritz Winter Eisengießerei planen den Einsatz dieses neuartigen Trennzentrums.

Hohen Vorschubgeschwindigkeiten der Hexapoden sorgen für schnelle Prozesse

Durch die hohen Vorschubgeschwindigkeiten der Hexapoden benötigt die Anlage nur 25 Sekunden, um ein komplettes Zylinder‐Kurbelgehäuse vollautomatisch vom Kreislauf zu trennen. Der Anlagenbediener setzt das Kurbelgehäuse außerhalb des Arbeitsraumes senkrecht auf die Spannvorrichtung. Nach Verlassen der Beladezone schwenkt ein Positionierer das Gussteil in eine horizontale Lage, der Drehtisch des Zentrums transportiert es in den Arbeitsraum.

Die integrierten Zweiachs‐Positionierer können das Gussteil in jede beliebige Lage zu den Trennrobotern drehen. Der Kreislauf wird außerhalb der Anlage in einen Behälter transportiert. Durch das automatische Abführen des Gussteiles ist nur ein einziger Bediener zum Beladen erforderlich. Optional kann das Trennzentrum mit einem automatischen Werkzeugwechsel ausgerüstet werden.

Komplett robotergestützte Fertigungslinie für das Gusstrennen

Als zweites Exponat präsentiert Janke erstmalig eine Anlage zum „Roboter‐Spreizen“. Diese Roboter sind Teil einer geplanten, robotergestützten Fertigungslinie, die ab Ende 2011 bei Georg Fischer, Mettmann installiert wird.

Bei dieser übernehmen insgesamt 14 Roboter das Kerneinlegen, Gießen, Auspacken, Entsanden und

Gusstrennen. In keiner Gießerei weltweit sei eine robotergestützte Fertigungslinie vergleichbar konsequent

umgesetzt worden, so Janke.
