Hydraulik Kein Stick-Slip-Effekt im Hydraulikzylinder

Anbieter zum Thema

Atos, SpA

Renishaw GmbH

Franke GmbH

EVO Informationssysteme GmbH

Der Stick-Slip-Effekt kann die Leistung von Werkzeugmaschinen beeinträchtigen. Durch den Einsatz von G9-Dichtungen in Verbindung mit entsprechenden Hydrauliksystemlösungen lässt sich das vermeiden.

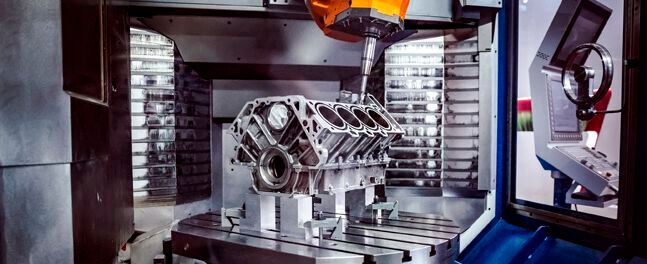

Große Werkzeugmaschinen sowie Universalfräs- und Bohrmaschinen sind mit speziellen elektrohydraulischen Systemen ausgestattet. Diese Systeme gleichen das Gewicht des Schlittens und der Spindel während der vertikalen Verfahrbewegungen aus und ermöglichen so der elektromechanischen Antriebseinheit eine reibungslose und präzise Bewegungssteuerung. Für den Gewichtsausgleich kommen in der Regel zwei verschiedene hydraulische Lösungen zum Einsatz:

• ein aktiver Kreislauf mit Aggregat oder

• ein geschlossener Kreislauf mit Speichern.

Bei der aktiven Lösung führen die 3-Wege-Hochleistungs-Druckminderer mit integrierter digitaler Elektronik eine genaue Druckregelung in den Hydraulikzylindern des Gewichtsausgleichs dank des eingebauten Druckaufnehmers an den Druckanschlüssen des Ventils durch. Diese Lösung erfordert ein Aggregat mit einer Verstellkolbenpumpe, um den Leitungsdruck zu erzeugen. Die Funktion Atos Smart Tuning ermöglicht es, das dynamische Verhalten des Ventils zu optimieren, um eine stabile und präzise Druckregelung auch bei kontinuierlichen Lastschwankungen des Spindelstocks mit Ansprechzeiten von weniger als 15 Millisekunden zu gewährleisten.
