Werkzeugschleifen Komplexe Präzisionswerkzeuge in kurzer Zeit herstellen

Der modulare Aufbau und die integrierte Wizard-Technologie einer Schleifsoftware für komplexe Präzisionswerkzeuge ermöglichen auf einfache Art und Weise eine variable Gestaltung aller wichtigen Geometrieparameter. Das ergibt eine maximale Flexibilität beim Werkzeugdesign.

Anbieter zum Thema

Klinkhammer Intralogistics GmbH

COSCOM Computer GmbH

Shining 3D Tech Co., Ltd

Walter Maschinenbau GmbH

Der am Markt vorherrschende Trend zu immer komplexeren Werkzeuggeometrien ist ungebrochen. So gehörten bis vor wenigen Jahren Werkzeuge mit mehrfach unterschiedlichen Spiralen oder Ungleichteilung bei konstanter Stollenbreite am Rücken zu den Sonderwerkzeugen. Mittlerweile bezeichnen sehr viele Produktions- und Nachschärfbetriebe diese Art von Werkzeugen als ihr „tägliches Brot“, das heißt als Standardwerkzeug.

Sonderwerkzeuge machen auch beim Werkzeugschleifen wettbewerbsfähig

Wie bei fast allen Produkten ist es auch beim Werkzeugschleifen insbesondere bei Sonderwerkzeugen nur mit neuen Technologien und Verfahren möglich, der immer schneller werdenden Entwicklung und dem Druck des Wettbewerbs standzuhalten. Darüber hinaus bedarf es eines langjährigen Know-hows, Kreativität, Individualität, Einsatzes und abstrakten Denkens jedes einzelnen Mitarbeiters, um in diesem speziellen Sektor erfolgreich zu sein.

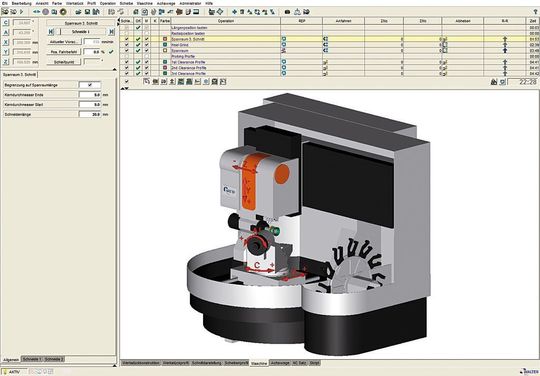

Einen einfachen Einstieg in die Welt des Werkzeugschleifens und auch eine sehr flexible und effiziente Lösung für den Bereich der Sonderwerkzeuge ist die CAD/CAM-Software Toolstudio (Bild 1). Die integrierte Wizard-Technologie ermöglicht es, ein Werkzeug auf einfachste Art und Weise zu erstellen. Mögliche Werkzeugtypen sind zum Beispiel Bohrer, Fräser, Stufenwerkzeuge, Reibahlen oder Rotierfräser (Bild 2 – siehe Bildergalerie).

CAD/CAM-Software simuliert erstelltes Werkzeug vorab

Die Eingabemasken des Werkzeug-Wizards sind so aufgebaut, dass der Aufwand zur Dateneingabe auf ein Mindestmaß reduziert wird. So fragt dieser vom Benutzer lediglich die wichtigsten Eckdaten des Werkzeuges ab und führt ihn automatisch durch die dazu notwendigen Eingabemasken.

Der Benutzer erhält dabei Unterstützung von der hinterlegten Wissensdatenbank, die seine Eingaben mit passenden Geometrie- und Technologieparametern wie Scheibensätzen und Schleifvorschüben komplettiert. Danach wird das so erstellte Werkzeug als 3D-Live-Simulation auf den Bildschirm ausgegeben.

3D-Simulation zeigt auch Maschinenbaugruppen

Jede Änderung eines Parameters, die in der Toolstudio-Oberfläche erfolgt, bewirkt automatisch eine Änderung in der 3D-Simulation, die gleichzeitig dem geschliffenen Werkzeug entspricht. Dabei spielt es keine Rolle, welchen Durchmesser oder welche Geometrieform der Bediener produzieren möchte.
