Schunk Kurzhubachse zum wiederholgenauen Positionieren

Einen Linearantrieb hat Schunk mit einer vorgespannten Kreuzrollenführung zu einer Kurzhubachse kombiniert. Zu sehen ist diese auf der Motek 2014 in Stuttgart.

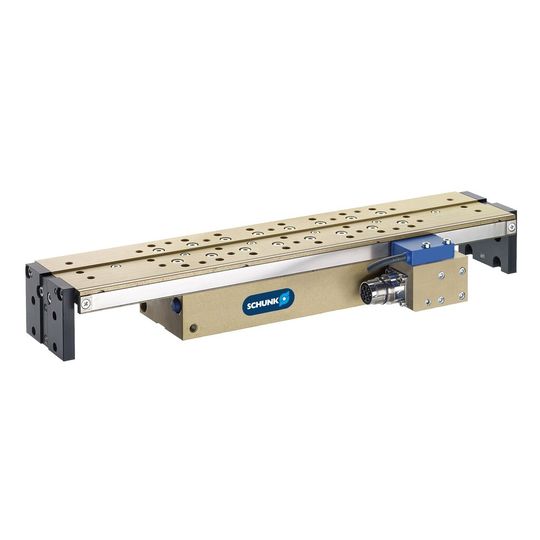

Bei der für genaue, dynamische Hübe konzipierten Linearmotorachse ELB hat Schunk einen Lineardirektantrieb mit einer leichtgängigen, vorgespannten Kreuzrollenführung kombiniert. Das Ergebnis ist laut Schunk ein sehr kompaktes, steifes und dynamisches Modul, das vergleichsweise hohe Lasten mit einer dauerhaften Wiederholgenauigkeit von 0,01 mm positioniere. Die maximale Beschleunigung beträgt 100 ms^-2 und die maximale Geschwindigkeit 4 ms^-1.

Module besitzen fast keine Verschleißteile

Weil die Antriebskraft (maximal 150 N) über die spielfreie Kreuzrollenführung getriebefrei direkt auf den Schlitten übertragen werde, profitierten Anwender gerade bei anspruchsvollen Füge- und Platzierungsprozessen von der Präzision und kurzen Zykluszeiten. Hinzu komme, dass die Module fast keine Verschleißteile besäßen, sodass der Wartungsaufwand zurückgehe und lange Standzeiten kalkuliert werden könnten. Das Modul gibt es in den Hubvarianten 50, 75 und 125 mm.

Schunk GmbH & Co. KG auf der Motek 2014: Halle 1, Stand 1501
