BST fertigt Bahnlaufregelungen, Inspektions- und Qualitätssicherungssysteme für bahnverarbeitende Industrien. Für Stellantriebe setzt BST nun auf kontaktlose Wegsensoren von Metallux aus Leutenbach.

Die BST GmbH aus Bielefeld ist ein mittelständischer Hersteller von Systemen für die bahnverarbeitende Industrie. Das 1979 gegründete Unternehmen mit derzeit über 300 Mitarbeitern ist heute an 11 Standorten weltweit vertreten und gehört zur Elexis AG. Die BST-Bahnlaufregelungen werden überall dort benötigt, wo flache Materialbahnen hergestellt,

weiterverarbeitet oder veredelt werden, wie es weiter heißt. Eine typische Anwendung ist die Druckindustrie – etwa für Papier, Verpackungen und Etiketten. Aber auch bei der Herstellung von Batteriezellen, gedruckter Elektronik, Reifen oder Hygieneartikeln sowie in Förder- und Transportanlagen sind sie unerlässlich.

Bildergalerie

Produktbahnpositionierung mit Hochpräzision

Wenn etwa eine Papierbahn durch eine Druckmaschine läuft, wird sie mittels zahlreicher Walzen durch die Maschine geführt. Um ein möglichst perfektes Endergebnis zu erzielen, muss die Position der Bahn in der Druckmaschine definiert und stets korrekt sein. Eine Bahnlaufregelung stellt dabei die exakte Führung der Bahn sicher und hält das Material selbst bei

höchsten Bahngeschwindigkeiten in der Spur, so dass es immer korrekt positioniert ist. Nicol Otterbach, Vice President Global Marketing bei BST, betont deshalb, dass eine Bahnlaufsteuerung ein elementarer Bestandteil des kontinuierlichen Druckprozesses ist. BST legt aus diesem Grund auch großen Wert auf die umfassende Beratung und eine hohe Zuverlässigkeit, gepaart mit einer einfachen und intuitiven Bedienbarkeit des jeweiligen Systems. Die Bielefelder stehen zudem für eine umfassende Prozessoptimierungen durch den Einsatz von Inspektions- und Qualitätssicherungssystemen. Ein weltweit parat stehender Service rundet das Paket aus Vorteilen für die Kunden ab.

Ein flacher Linearsensor regelt den Prozess

Ein wichtiger Bestandteil dieser Bahnlaufregelungen ist nun der Linearsensor MMP von Metallux. Der Sensor ist im Aktuator der Bahnlaufregelung verbaut. Seine Aufgabe ist es, kontinuierlich die absolute Ist-Position des Antriebs zu erfassen und damit eine hochgenaue Regelung des Bahnlaufs zu ermöglichen. Der absolut messende, verschleißfreie Sensor ist hermetisch dicht und mit einer Höhe von weniger als zwei Millimetern besonders flach gebaut. Der Abgriff erfolgt berührungslos mit einem im Abstand zum Sensor geführten Magneten. Betrieben wird der MMP im Kleinspannungsbereich –

üblicherweise mit fünf Volt Gleichspannung. Das Ausgangssignal kann von allen gängigen Steuerungen verarbeitet werden. Der MMP verfügt dabei nicht nur über eine gute Auflösung, Präzision und Messgenauigkeit. Er ist ebenso robust und hat mit bis zu 50 Millionen Zyklen eine sehr hohe Lebensdauer. Und genau diese Vorteile machen ihn zum idealen Sensor für hochwertige, schnelle Maschinen, denn erst so kann man präzise und zuverlässig regeln.

Vom Standardsensor bis zum Individualisten

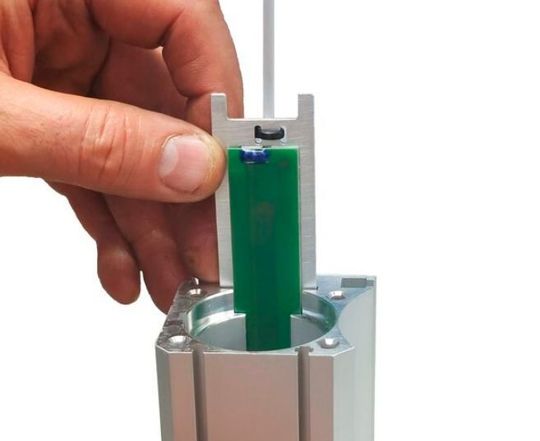

Allerdings verwendet BST keine Standardversion, sondern einen maßgeschneiderten Sensor. Dieser ist nämlich nicht wie üblich auf einer Folie mit Klebekaschierung, sondern direkt in die Konstruktion des Antriebs integriert, wie Metallux erklärt. Die besondere Form dieser Baugruppe ermöglicht eine einfache Montage. Auch die Abmessungen und das Kabel sind individuell. Der Widerstandsträger besteht aus FR4 (flammwidriges, glasfaserverstärktes Epoxidharz) anstatt aus Polyester. Metallux verfügt also nicht nur über ein umfangreiches Standardsortiment. Denn der Fokus liegt auch auf der Beratung und Entwicklung von maßgeschneiderten Produkten. Gefertigt wird bei Metallux ausschließlich in Deutschland. Das spanne sich von Mustermengen bis Großserien von mehreren Hunderttausend Stück. Dabei kommen moderne, automatisierte Produktionsverfahren zum Einsatz. Ein Reinraum gehört genauso zur Ausstattung wie hochwertige Prüf- und Testmöglichkeiten.
