Das neuartige Messkonzept ist unempfindlich und geschützt
Ein wichtiger Teil ist ein Drehzahlsensor des Herstellers Ifm Electronic GmbH. Er basiert auf dem Hall-Effekt und ist in den beiden Zentrierarmen der Radial-Axial-Ringwalzanlage des Typs Banning H100/V80 des Instituts für Bildsame Formgebung verbaut. Damit wird die Umfangsgeschwindigkeit am Außendurchmesser des heißen Rings während einer Ringwalzung gemessen. Dazu wurde auch ein Zahnrad auf der Welle der Zentrierrolle angebracht. Ein auf das Zahnrad gerichteter Sensor erfasst die Änderung des Magnetfeldes und misst somit die Drehzahl. Erstere wird hervorgerufen durch die Zähne und Täler am Zahnrad. Die Änderung wird dann mit einem integrierten Sensorchip und der nachgeschalteten Steuerungs- und Regelungseinheit in die Umfangsgeschwindigkeit der Zentrierrollen umgerechnet. Mit diesem Wissen kann man auf die Geschwindigkeit am Außendurchmesser des heißen Stahlringes schließen.
Im Sensor selbst befinden sich zwei Hall-Sensoren, mit denen es durch ihren örtlichen Versatz sogar möglich ist, die Drehrichtung des Walzgutes zu bestimmen. Um gegen die typischen Umgebungsbedingungen in Warmumformungsprozessen (Staub, Wasserdampf und hohe Temperaturen) geschützt zu sein, ist der Sensor durch eine Abdeckung gekapselt. Zu den weiteren Vorteilen der verwendeten Messtechnik gehört, dass Vibrationen, externe Lichtquellen und die hohe Ringverdeckung durch die Werkzeuge keine Rolle spielen. Zusätzlich ist die Messung außerhalb der Umformzonen weniger fehleranfällig.

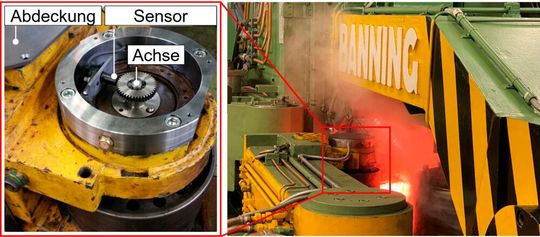

Hier sieht man, wo der Rotationssensor untergebracht ist. Und zwar in einem Zentrierarm der Banning-Ringwalzanlage am IBF in Aachen.
(Bild: IBF)
Ein ausgeklügelter Algorithmus soll Messfehler vermeiden
Die Herausforderung besteht also darin, die Messung möglichst robust zu gestalten und den Schlupf zwischen Zentrierrollen und Ring so zu kontrollieren, dass keine Fehlmessung passiert. Schlupf kann durch eine zu geringe Zentrierkraft, durch das Ablösen von Zunder vom Stahlring oder grundsätzlich durch eine zu geringe Reibung zwischen Zentrierrollen und Ring entstehen. Um dem zu begegnen, muss ein entsprechender Algorithmus in der Anlagenprogrammierung hinterlegt werden, welcher eine Plausibilitätsprüfung durchführt. Das heißt, er prüft, welche Zentrierrolle Kontakt zum Ring hat, und definiert, welches Signal zur Bestimmung der Lage des heißen Ringes im Ringwalzwerk verwendet werden soll. Weiterhin soll der Algorithmus erkennen, ob die gemessenen Umfangsgeschwindigkeiten innerhalb eines vorgegebenen Messbereichs liegen. Dabei kann ein Abgleich von der Umfangsgeschwindigkeit der Hauptwalze und der Zentrierrollen durchgeführt werden, denn ein zunächst kleiner Messfehler kann sich über den Prozess aufsummieren. Das kann dazu führen, dass das entstandene variable Wanddickenprofil wieder überwalzt wird. Außerdem kann eine fehlerbehaftete Messung das Ringwalzwerk schädigen, weil die resultierenden hohen Kräfte im radialen Walzspalt bei zu spätem Öffnen des Radialwalzspaltes die Anlagengrenzen überschreiten können.

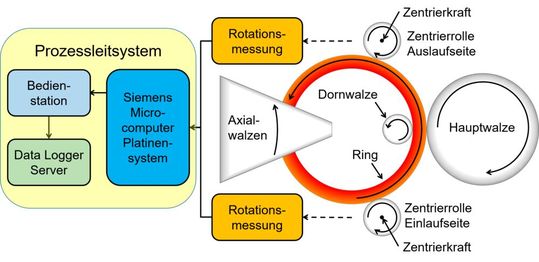

So wurde das Messsystem prinzipiell in das Radia-Axial-Ringwalzwerk am IBF integriert. Damit gelingt die prozesssynchrone Messung der Umfangsgeschwindigkeit eines glühenden Stahlringes auf der Maschine.
(Bild: IBF)
Grundsätzlich ist das Messsystem in die Infrastruktur des Ringwalzwerkes eingebunden. Das Messsignal wird an das Prozessleitsystem gesendet. Dort wird es vom Data Logger Server aufgezeichnet. Das Signal des Messsystems wird per ADDI-Data-Karte in einem Siemens-Microcomputer-Platinensystem (Sicomp SMP 16) an der Ringwalzanlage erfasst und zum Visualisierungsrechner geleitet. Ist es dort angekommen, zeichnet der Data Logger Server das Messsignal für die anschließende Weiterverarbeitung prozesssynchron auf.
Die Messungen stimmen mit der Realität gut überein
Um das Messkonzept zu validieren, wurden Ringwalzungen mit Aluminiumringen durchgeführt. Auf der Oberseite der Ringe wurden zuvor Markierungen angebracht, die eine Nachverfolgung per Videokamera erlauben, um das Ganze mit der Messung über die Zentrierrollen vergleichen zu können. Mit der Videokamera konnten 24 Ringumdrehungen verfolgt werden, bevor die Markierungen überwalzt wurden, wodurch sie nicht mehr erkennbar sind. Die Auswertung der Rotationsmessung an der Zentrierrolle auf der Einlaufseite offenbarte, dass die Messung gut mit dem Kamerabild übereinstimmt.

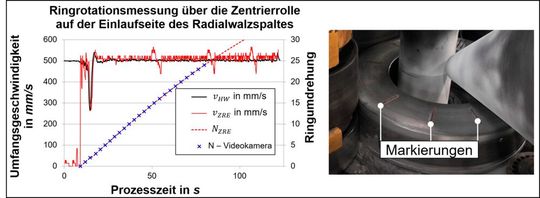

Im Diagramm ist die Umfangsgeschwindigkeit der Hauptwalze V(HW) und der Zentrierrolle V(ZRE) aufgezeichnet. Auch die Zahl der gemessenen Ringumdrehungen N(ZRE) ist zu sehen, sowie die von der Videokamera erfassten Ringumdrehungen N. Rechts ist der Versuchsaufbau im Bild und die zur Messung nötigen Markierungen sind angezeigt.
(Bild: IBF)
In den nächsten Schritten der laufenden Entwicklungsarbeiten wird die bereits in das Ringwalzwerk verbaute Messtechnik in die Regelung der Anlage integriert. Weitere Maßnahmen zur Verbesserung der Robustheit des Messsignals werden außerdem umgesetzt. Anschließend kann das Konzept zur Lageerkennung im laufenden Prozess auch bei heißen Stahlringen eingesetzt werden. Damit wird der messtechnische Grundstein gelegt, damit das Produktspektrum eines konventionellen Radial-Axial-Ringwalzwerkes auf das Walzen von exzentrischen Ringen mit einer umlaufend variablen Wandstärke erweitert werden kann. Danksagung: Diese Arbeit wurde gefördert durch die Deutsche Forschungsgemeinschaft (DFG) – 454751242.
Stand: 08.12.2025
Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.
Einwilligung in die Verwendung von Daten zu Werbezwecken
Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.
Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.
Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.
Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.
Recht auf Widerruf
Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.
Weitere Informationen zu der hier beschriebenen Methode sowie neueste Forschungsergebnisse werden beim 36. ASK Umformtechnik am 26. und 27. Oktober 2022 im Eurogress Aachen vorgestellt.
(Bild: RWTH Aachen University)
Literatur
[1] Allwood, J. M.; Tekkaya, A. E.; Stanistreet, T. F.: The development of Ring rolling technology. In: steel research int. 76 (2005) 2; 3; 7, 111-120; 491-507.
[2] Lee, Y. S.; Lee, M. W.; Park, S. S.; Lee, I.; Moon, Y. H.; Barlat, F.; Lee, M. G.: Process Design by FEM Simulation for Shape Ring Rolling of Large-Sized Ring: AIP Conference Proceedings.
[3] Souza, U. de; Pursell, Z.; Phillips, K.; Vaze, S.: Profile Ringrolling. New techniques have been developed to lower the cost and improve the buy-to-fly ratio of rings and cases in aerospace engines through advances in preform design and processing. In: Advanced Materials & Processes 161 (2003) 5, S. 35–37.
[4] Keeton, C.R.: Ring Rolling: Metals handbook. Volume 14 Forming and Forging. Metals Park, Ohio 1988.
[5] Jenkouk, V.; Hirt, G.; Franzke, M.: 3D-FE simulation of ring rolling with integrated closed-loop tool motion control. In: TEMA Aachen (Hrsg.): Proceedings - ICRF 2012, 1st International Conference on Ingot Casting, Rolling and Forging. Düsseldorf 2012.
[6] Schwich, G.; Jenkouk, V.; Hirt, G.: Realistic modelling of the tool kinematics of radial-axial ring rolling machines in finite element simulation: Esaform 2016: Proceedings of the 19th International. Esaform Conference on Material Forming 2016.
* Mirko Gröper ist wissenschaftlicher Mitarbeiter des Instituts für Bildsame Formgebung IBF der RWTH Aachen University. Dr.-Ing. David Bailly ist dort Oberingenieur, und Prof. Dr.-Ing. Gerhard Hirt leitet das IBF.
