Automatische Messsysteme Neue Wellenmessmaschine von Dr. Schneider

Anbieter zum Thema

Dr. Heinrich Schneider Messtechnik GmbH

Flow Europe GmbH

Renishaw GmbH

AFC Europe Ltd Bochum Technisches Zentrum

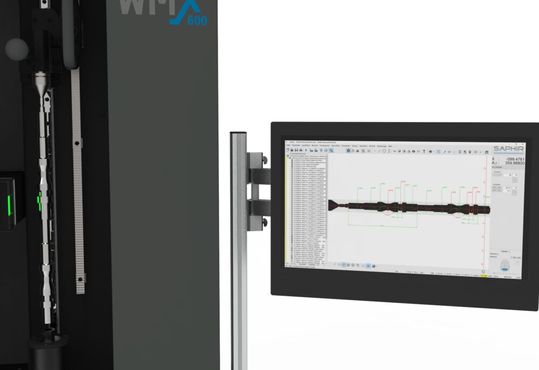

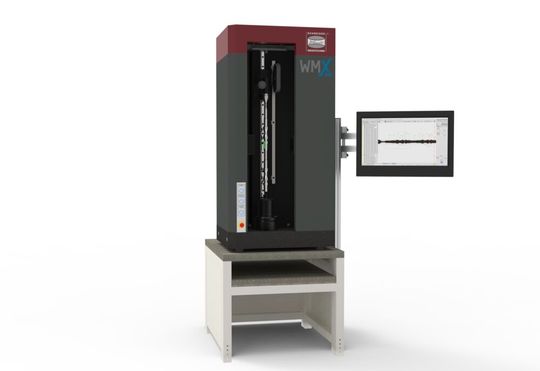

Mit der optischen Wellenmessmaschine WMX 600 zeigt Dr. Schneider auf der EMO Hannover, wie die vollautomatische Qualitätskontrolle mit der Funktion Quick Detect in Saphir 7 klappt (Halle 6).

Dr. Heinrich Schneider Messtechnik, bekannt für komplexe und hochgenaue Multisensor-Wellenmesstechnik, stellt auf der EMO Hannover 2023 die neue optische Wellenmessmaschine WMX 600 mit der neuen Funktion Quick Detect (QD) in der Mess- und Auswertesoftware SAPHIR 7 vor. Mit Quick Detect scannt die WMX 600 den zu messenden Bereich bis zur oberen Spitze in der Bewegung, heißt es. QD stitcht danach die Bilder zusammen, sucht und öffnet das Messprogramm und startet die Messung – alles automatisch, wie der Aussteller betont. Quick Detect für die Wellenmessung erfordere lediglich einen Knopfdruck und die Welle werde präzise gemessen.

Mithilfe des integriertem QD-Modus repräsentiere Saphir 7 quasi Messtechnik 4.0 in all ihren Facetten. Denn das Werkstück bringe sich selbst als Informationsträger ein, was ganz ohne RFID-Chip klappe. Die Kontur von Werkstücken, für die es noch kein Programm gibt, würden dabei auch erkannt und in ein DXF umgewandelt. Die Software richtet das Koordinatensystem am Werkstück automatisch aus und speichert das Bild der Messkamera zur Teileerkennung. Das Messprogramm wird durch Setzen der Maßpfeile an den relevanten Stellen der zuvor erzeugten DXF-Datei generiert. Quick Detect in Saphir 7 ist übrigens auch für die weiteren Modelle der WMX-Serie erhältlich.

Flotte Matrixkamera sichert Prozesssicherheit

Die Kombination aus der WMX 600, Saphir 7 und der Bedieneroberfläche Smart, die den Bediener bestmöglich unterstütze, stehe ein universelles Messmittel zur Verfügung, das Anwender im Zuge der Qualitätssicherung entscheidend unter-stützt. Zumal Saphir 7 über umfangreiche Messfunktionen hinaus auch über eine intuitiv einfache Lernprogrammierung verfügt. Das intuitive Bedienkonzept erlaube die wichtigsten Funktionen per Tastendruck aufzurufen. Wobei in der Praxis insbesondere die umfangreichen Dokumentationsmöglichkeiten von Bedeutung sind, wie es weiter heißt. Diese beinhalten etwa konfigurierbare Protokolle, wie die Bemaßung direkt am Werkstückbild. Die Qualitätssicherung habe also stets das passende Dokumentationswerkzeug zur Hand.

Im Zentrum der WMX 600 steht die schnelle Matrixkamera. Aus geblitzten Bildaufnahmen in der Bewegung nimmt sie nämlich in kürzester Zeit reale Messpunkte in hoher Punktedichte auf der gesamten Werkstückoberfläche auf, die als Basis für valide Ergebnisse dienen, wie es weiter heißt. In einer einzigen Drehung des Werkstücks könne die Matrixkamera tausende Messpunkte scannen und dadurch auch einen Zylinder oder Torus abmessen. Dabei, so betont Dr. Schneider, kommen dann schnell mal 50.000 Messpunkte zusammen. Die Matrixkamera sichert in Kombination mit der voll integrierten Drehachse (mit der MK-2-Aufnahme für verschiedene Spannmittel) außerdem die absolute Prozesssicherheit ab.

Flexibel einsetzbare und günstige Wellenmessmaschine

Außer der schnellen Messdatenerfassung durch die Matrixkamera gehört die im gleichen Arbeitsschritt erfolgende Auswertung von 2D- und 3D-Merkmalen zu den vielfältigen Vorteilen der WMX 600, informiert der EMO-Aussteller weiter. Während der Gegenhalter dabei für das schnelle Einlegen und Fixieren der Welle sorgt, was wegen eines innovativen Einspannkonzepts funktioniert, ist die Granitauflage besonders steif und temperaturstabil. Das Messvolumen der WMX 600 beträgt 600 Millimeter in der Länge sowie wahlweise 40 oder 80 Millimeter im Durchmesser, wie man erfährt. Speziell in Verbindung mit einer anwendungsbezogenen Auswahl an Spannmittel stehe die Wellenmessmaschine für Flexibilität. So kann die WMX 600 sowohl als Einzelmessplatz als auch in einem Automatisierungssystem genutzt werden. Die Produktqualität garantiert, dass auch dann alle Elemente gemessen und ausgewertet werden. Die WMX 600 runde faktisch das bereits bestehende, umfangreiches Portfolio an schnellen optischen 3D-Wellenmessmaschinen als preisgünstige Alternative perfekt ab. Alles Weitere dann in gut zwei Wochen auf der EMO.
