Spanner wechsle dich! Roemheld hat Spannsystem mit auswechselbaren Magneten plus Kraftanzeige

Anbieter zum Thema

Römheld GmbH Friedrichshütte

SMW-AUTOBLOK Spannsysteme GmbH

Würth Industrie Service GmbH & Co. KG

technotrans SE

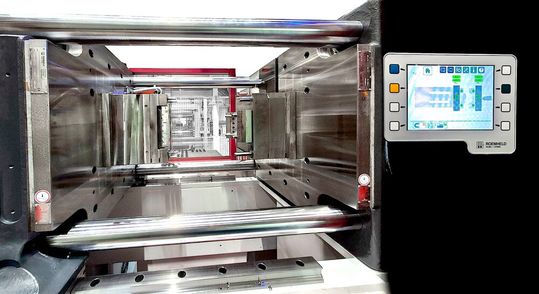

Das Spannsystem R-MAG von Roemheld stößt, wie es heißt, in der Kunststoff verarbeitenden Industrie und in der Blechumformung auf positive Resonanz ...

Die Roemheld-Neuheit R-MAG punkte im Vergleich zu Wettbewerbsprodukten durch eine geringere Plattendicke, sowie eine integrierte Spannkraftanzeige und nicht zuletzt mit auswechselbaren Magnetpolen. Beide Funktionen hätten die Anwender ausdrücklich gewünscht und seien bisher am Markt selten zu finden. Die Spannsysteme mit Elektropermanentmagneten der R-MAG-Reihe fixieren etwa Spritzgießwerkzeuge unterschiedlicher Größen und Geometrien vollautomatisch und verzugsfrei – und das in Sekunden, betont Roemheld. Ihre homogene Magnetspannfläche sorge für eine gleichmäßige Verteilung der Spannkräfte, die das Werkzeug auch bei einem Stromausfall sicher halten. Auf eine Standardisierung der Werkzeuge könne man getrost verzichten. Das moderne 8-Zoll-Farbdisplay mit Touch-Funktion sowie ein integriertes Fernwartungsmodul über VPN oder externen WiFi-Router runden das System funktionstechnisch ab.

Wartungsfreundliche Schnellspanner mit mehr Prozesssicherheit

Die neue integrierte Spannkraftanzeige ist übrigens optional zuschaltbar, bringt aber ein Plus an Prozesssicherheit. Gleichzeitig überprüfen verschiedene Sensoren wie Temperaturfühler, Positionsschalter und Flux-Messsensoren das System kontinuierlich während des Betriebs, heißt es dazu. Die Kontrollfunktionen nebst hohen Haltekräfte garantierten eine sichere Werkzeugspannung. Und bisher einzigartig sind laut Hersteller auch die auswechselbaren Magnetpole, die eine vereinfachte Wartung ermöglichen und Ausfallzeiten auf ein Minimum reduzieren. Die Magnetspannsysteme der R-MAG-Reihe werden deshalb zum automatischen Fixieren unterschiedlicher Werkzeuge auf Spritzgussmaschinen und Umformpressen für die Blechbearbeitung eingesetzt. Standardmäßig sind sie bei Plattenstärken von 55 Millimetern für Arbeitstemperaturen bis 150 °C ausgelegt. Eine Plattenstärke von nur 38 Millimeter ist für kleine Maschinen ist ebenfalls erhältlich, wie man erfährt. Roemheld projektiert und entwickelt alle Magnetspannsysteme übrigens kundenspezifisch mit seinem Partner in Europa.

Lohnfertiger verkürzt Werkzeugwechsel und stabilisiert Produktion

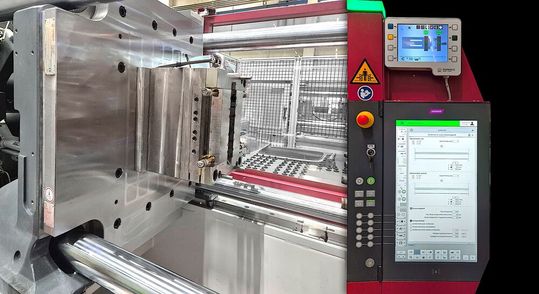

Bei Anwendern aus dem Bereich Kunststoff-Spritzguss komme die R-MAG-Technologie der Laubacher Spannsystemexperten jedenfalls gut an. Das zeigt auch ein neues Projekt aus der Lohnfertigung. Der betreffende Betrieb setzt nämlich ein R-MAG-System mit einer Plattenfläche von 800 × 700 Millimeter auf einer 160-Tonnen-Spritzgießmaschine von Wittmann-Battenfeld ein.

Die magnetische Haltekraft sei dafür so ausgelegt, dass sie auf Werkzeugen unabhängig von deren Größe und Geometrie optimal wirken könne. Der neue Anwender, heißt es dazu, verkürzt damit nun seine Wechselzeiten und stabilisiert den Prozess, ohne seine Werkzeuge standardisieren zu müssen. Wie viele andere Verarbeiter auch, wollte er genau diese Kombination aus geringer Plattendicke, hoher Spannkraft, Transparenz und Wartungsfreundlichkeit nutzen. Und speziell bei vertikalen Anwendungen in der Kunststoffverarbeitung sei die Spannkraftanzeige ein gerne gesehenes Feature.
