Weiss GmbH Rundflechtmaschine bietet freie Auswahl bei Gewebeherstellung

Technische Rundgeflechte werden in vielen Branchen benötigt. Etwa als Schlaucharmierungen, Endlosfedern oder gar als Stents in der Gefäßchirurgie. Eine programmierbare Rundflechtmaschine bietet jetzt eine Vielzahl neuer, frei einstellbarer Gewebevariationen für zukünftige Anwendungsmöglichkeiten.

Anbieter zum Thema

Metrofunk Kabel-Union GmbH

ESTA Apparatebau GmbH & Co. KG

Franke GmbH

Bossert + Kast GmbH & Co. KG

Weiss GmbH

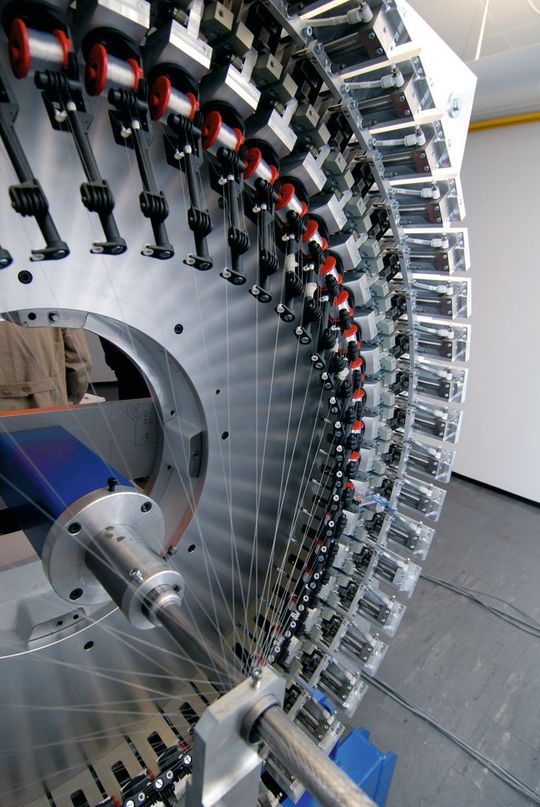

Gängige Flechtmaschinen können meist nur fest eingestellte Gewebestrukturen erzeugen. Um auch individuellen Wünschen zu entsprechen, musste eine Maschine konstruiert werden, die einen programmierbaren Flechtprozess ermöglicht. Das Ergebnis ist die Fleru 48 von Bossert und Kast, in Kombination mit einem Ringrundschalttisch von Weiss.

Komponenten der Rundflechtmaschine optimal abgestimmt

Die Komponenten werden einbaufertig geliefert und sind optimal aufeinander abgestimmt. Auf dem Ringrundschalttisch sind radial 48 pneumatisch verschiebbare Klöppel montiert. Jeder Klöppel sitzt auf einem Schlitten und kann druckluftgesteuert vom Innen- auf den Außenring verschoben werden.

Wenn der innere Ring dabei rotiert, kommen die äußeren Fäden über den inneren zu liegen und umgekehrt. Das Gewebemuster wird dadurch bestimmt, welche Klöppel sich gerade außen befinden und wie weit sich der innere Ring in dieser Zeit weiterdreht.

Rundflechtmaschine auch für Kleinserien interessant

Der Weiss-Ringrundschalttisch hat einen Innendurchmesser von 1750 mm. Seine flache Bauweise schafft einen weiten Konstruktionsspielraum. Er kann im Bedarfsfall nicht nur horizontal, sondern auch vertikal eingebaut werden.

Mit den mehrfach gegeneinander verspannten Kurvenrollen im Zusammenwirken mit einem spielfreien Getriebe sorgt Weiss für höchste Präzision beim Anfahren der Positionen. Mit dem Institut für Steuerungstechnik der Werkzeugmaschinen und Fertigungseinrichtungen (ISW) der Universität Stuttgart wurde eine Steuerung erdacht, die bei diesem komplizierten Ablauf den Überblick behält.

Rundflechtmaschine bietet wesentlich mehr Möglichkeiten als bisher

Nicht nur der Kreuzungswinkel und die Bindungsart können frei gewählt werden: Mit dieser Steuerung kann der Anwender, über die gesamte Länge des Schlauches auch wechselnde Rhythmen, Überkreuzungen, Verdrillungen und Durchmesservariationen festlegen. Mit klassischen Flechtmaschinen war das in dieser Form bis dato so nicht darstellbar.

Die bekannten Verfahren sind meist nur im Endlosbetrieb effizient. Mit der neuen Technik wird es jetzt aber auch möglich, kleinere Mengen individuell ausgelegter Gewebeschläuche wirtschaftlich zu produzieren. Die freie Programmierung der Fleru 48 bietet Kleinserienherstellern somit neue Chancen, den Markt zu bedienen und individuelle Kundenwünsche zu erfüllen. Egal, ob die Rundgeflechte aus Metall oder Kunststoff bestehen sollen.

Neue Perspektiven für viele Branchen

Das Potenzial der Fleru 48 ist noch gar nicht voll abzuschätzen. Die technischen Möglichkeiten sind etwa für medizinische Zwecke interessant. Auch beim Schmuckhersteller Bossert und Kast hat sich diese Technik bereits bewährt. Die optischen Industrie, die Elektrotechnik, der Fahrzeug- und Maschinenbau sind weitere Zielbranchen.

Mehr zu Ausrüstungen und Zulieferungen für die Medizintechnik

* Jens Knölke arbeitet im Marketing/Vertrieb der Weiss GmbH in 74722 Buchen
