Schwenkhebelprinzip verbessert Spannbackenführungen bei Greifern

Anbieter zum Thema

Klinkhammer Intralogistics GmbH

Franke GmbH

All for One Group SE

Maul Konstruktionen GmbH

SCHUNK GmbH & Co. KG Spann- und Greiftechnik

Bild 9 zeigt nicht klemmende, lange und hoch belastbare Führungen, die lang und breit gestaltet sowie in mehreren Ebenen angeordnet sind. Dennoch ist es möglich, die drei Spannbacken einschließlich der Führungen als Gleichteile zu fertigen.

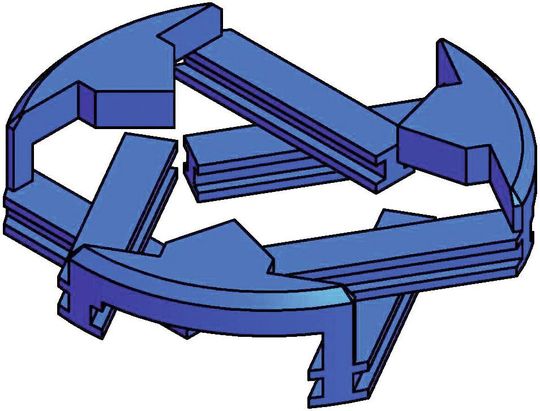

Bild 9: Die Spannbacken mit nicht klemmenden, langen und hoch belastbaren Führungarmen in verschiedenen Ebenen können als Gleichteile hergestellt werden.
(Bild: Mauk Konstruktionen)

Aufgrund der lang und breit gestalteten Führungen mit Armen in unterschiedlichen Ebenen wird ein Verklemmen beim Lösen der Greiferspannbacken vermieden. Die Spannbacken lassen sich als Gleichteile fertigen.
(Bild: Maul Konstruktionen)

Greifer mit Schwenkhebelprinzip sind kompakter und belastbarer

Alle Führungen bestehen aus zwei in unterschiedlichen Ebenen befindlichen Führungsarmen. Bei Zweibackensystemen werden sie um 180° verdreht eingebaut. Beim Einbau lassen sich die volle Länge und Breite des Gehäuses ausnutzen. Die Führungslänge wird nur um den Hub verkürzt. Es können auch runde abgedichtete Führungen gebaut werden.

Diese Systeme sind für Zweibackengreifer und Schraubstöcke geeignet. Die Vorteile liegen in einer größeren Kompaktheit und einer höheren Belastbarkeit der Produkte. Außerdem können die Lastangriffe in größeren Abständen zum vermeintlichen Drehpunkt erfolgen.

Zentrisches Dreibackensystem für Greifer und Drehbankfutter

Bild 7 zeigt die Führungen eines Greifers. Sie erfüllen alle Anforderungen. Die Spannbacken liegen in drei Ebenen übereinander und erhalten ihre Seitenstabilität für die quer zur Führung auftretenden Kräfte durch ihre Höhe. Die Führungslänge ergibt sich aus der Differenz von Gehäusedurchmesser und Hub.

Der Kraftangriff durch die Schwenkhebel ist sehr günstig. Werden die Spannbacken mit zwei Führungsarmen gebaut, sind auch breite Führungen mit großem Mittendurchgang möglich.

Wie Bild 9 zeigt, erhält man eine besonders kompakte Bauart, wenn sich die Führungsarme in zwei Ebenen befinden. Ein Führungsarm befindet sich oben links und der andere unten rechts. Ist das der Fall, können drei gleiche Spannbacken gebaut werden. Die Führungsarme liegen benachbart übereinander – auch bei runden abgedichteten Führungen.

Führungen klemmen selbst bei großen Lastangriffen nicht mehr

Die Systeme mit Führungsarmen in zwei Ebenen und breitem Mittendurchgang können für Dreibackengreifer und Drehbankfutter verwendet werden. Man erhält Führungen, die nicht mehr klemmen – selbst bei großen Lastangriffen. Mit solchen Greifern lassen sich zum Beispiel Teile aus Hohlräumen mit größeren Tiefen entnehmen.

Drehfutter, die mit den Führungen ausgestattet sind, halten höheren Bearbeitungskräften stand. Generell können die Führungen überall dort zur Anwendung kommen, wo Systeme statischen und dynamischen Belastungen ausgesetzt sind.

* Hans-Erich Maul ist technischer Leiter des Büros Maul Konstruktionen, 52068 Aachen
