Kunststoffverarbeitung Sechs Hasco-Neuheiten für Werkzeug- und Formenbau

Anbieter zum Thema

HASCO Hasenclever GmbH + Co KG

Renishaw GmbH

Franke GmbH

trivid GmbH

Der April geht zu Ende und es ist Zeit, endlich eine Zusammenfassung von dem zu machen, was der Normalienspezialist Hasco in den letzten Monaten Neues ins Portfolio aufgenommen hat.

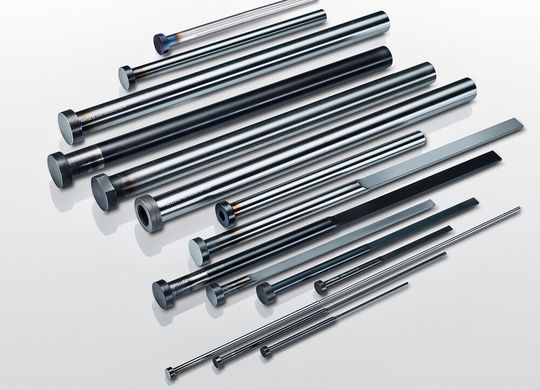

Zu den neuesten Nachrichten, die Hasco über seine Produktpalette für den Werkzeug- und Formenbau liefert, gehört das, wie es heißt, umfangreich erweiterte Auswerferangebot für Spritzgießwerkzeuge. Nicht weniger als 600 zusätzliche Auswerfertypen ergänzen nämlich das Programm, damit jedes Spritzgussteil sauber entformt werden kann. Und weil es wirklich viele sind, die Hasco anbietet, hilft eine passende, interaktive Auswahltabelle, die in der Mediathek auf der Website aufrufbar ist, wie es weiter heißt.

Mit insgesamt 26 Warengruppen und 5.500 Varianten decke die Auswerfervielfalt bei Hasco nahezu alle Anwendungsfälle für den Formenbau ab. Anwender haben die Möglichkeit, sich für einen Auswerferstift initial zu entscheiden und im Anschluss direkt auf die Warengruppe (etwa Z40/…) im zugehörigen PDF zu klicken. Von dort aus erfolge die direkte Verlinkung zur entsprechenden Portalseite. Der anwenderfreundliche Auswerferkonfigurator erlaubt es, auch individuell abgelängte Auswerfer zu kreieren. Mit nur wenigen Klicks sei die gewünschte Länge definiert. Lieferzeit und Preis seien dann direkt ersichtlich, wobei Hasco auf die minimale Wartezeit hinweist.

Bildergalerie

Bildergalerie mit 5 Bildern

Hinterschnittige Spritzgussteile per Schieber entformen

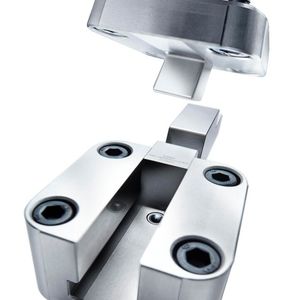

Hinterschneidungen oder Aussparungen an einem Kunststoffteil können bei vielen Spritzgießteilen aber nicht einfach per Auserferstift in der Hauptentformungsrichtung aus dem Spritzgießwerkzeug bugsiert werden. Bewegliche Einbauteile im Werkzeug ermöglichen aber in diesem Fall eine beschädigungsfreie Entformung des Spritzgussartikels. Dabei kommen Schieberelemente unterschiedlichster Bauart zum Einsatz, wie Hasco weiter ausführt

Das komplexe Hasco-Schiebereinheitenprogramm Z18140/… setze Maßstäbe in puncto Entformung kleinerer Hinterschneidungen oder Aussparungen. Diverse Einbaumöglichkeiten biete das umfangreiche Portfolio mit Schiebergehäusen (quadratisch und rund) sowie Schieberverriegelungen (quadratisch, rund und rechteckig). Drei standardisierte Einbaugeometrien stehen außerdem lagermäßig zur Verfügung.

Auch sind Schieber für Konturaufsätze zur individuellen Formkerngestaltung erhältlich, wie es weiter heißt. Durch die Kombination zweier Schiebervarianten ergeben sich insgesamt 12 unterschiedliche Baugruppen, die viele Abmessungen und Materialen abdecken. Wahlweise könnten sie mit oder ohne DLC-Beschichtung geliefert werden. Insgesamt bietet Hasco maßlich aufeinander abgestimmte Bauteile für über 250 Schieberkombinationen an.

Die einfach von der Trennebene aus montierbaren Schiebereinheiten zeichneten sich unter anderem durch lange Schieberwege aus. Zur Abstimmung der Schieberposition stehen entsprechende Abstimmscheiben zur Verfügung. Ein optimiertes Verriegelungssystem verträgt auch hohe Kräfte, so Hasco. Wer sich für eine DLC-Beschichtung der Schieber entscheidet, der genießt erhöhte Gleiteigenschaften und eine lange Lebensdauer. Die Kompatibilität aller Komponenten innerhalb des Hasco-Schiebereinheitenprogramms ist natürlich gewährleistet.

Heißkanal-Spritzguss auf deutlich höherem Level

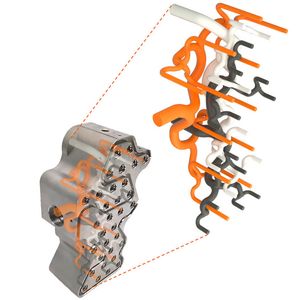

Mit dem additiv gefertigten Streamrunner hat Hasco außerdem eine neue Ära in der Welt der Heißkanaltechnik eingeläutet. Entwickelt mit Blick auf modernste Fertigungsverfahren eröffneten sich durch dieses Heißkanalprodukt neue Möglichkeiten für Formenbauer und Spritzgießer. Der Streamrunner ist ein Heißkanalverteiler mit maximalen Freiheitsgraden in der Konstruktion. Die Fließkanäle können per 3D-Druck, wie Hasco betont, rheologisch optimal ausgelegt werden, indem scharfe Kanten sowie schlecht durchströmte Bereiche komplett vermieden werden. Diese materialschonende Schmelzeführung garantiere eine deutlich niedrigeren Scherbelastung der Kunststoffschmelze und führe zu einer besseren Qualität der Spritzgussteile. Auch ein Farbwechsel ist durch die strömungsoptimierte Konstruktion schneller machbar, weil die Schmelzeteilung sowie die Materialumlenkung über großzügige Radien erfolgen kann.

Auch verschiedene Kunststoffkomponenten respektive Farben können durch den Steamrunner auf engstem Raum verteilt und die Kanäle ineinander verschlungen werden. Das erweitere die Grenzen beim Bauteildesign, reduziert den Materialaufwand und spart letztlich Werkzeugkosten. Auch das Spritzgießen auf kleineren Maschinen wird möglich.

Weil der additiv gefertigte Heißkanal ohne separate Umlenkelemente auskomme, könnten sehr enge Düsenabstände realisiert werden. Abhängig von der eingesetzten Düsengröße, sind Nestabstände ab 18 Millimeter möglich. Auch die Bauhöhe kann um 20 bis 30 Millimeter niedriger ausgeführt werden als bei konventionelle Verteilerblöcken, wie Hasco betontnt. Auf Wunsch ist der Steamrunner als voll verdrahtetes Einbausystem oder als komplett montierte „heiße Seite“ mit exakt abgestimmter Regeltechnik erhältlich. Der Steamrunner ist übrigens vom Kunststoff Magazin als Produkt des Jahres 2023 auserkoren worden.
