Aicon Stereoscan neo - Eine neue Dimension in der Streifenprojektion

Schnelles und hochpräzises Erfassen komplexer Oberflächenstrukturen: Das leistet seit Jahren der Highend-Weißlichtscanner Stereoscan. Der neue Stereoscan neo erweitert durch seine digitale adaptive Vollfarb-Projektionstechnik die Möglichkeiten des bisherigen Scannens um ein Vielfaches.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

AGTOS Gesellschaft für technische Oberflächensysteme mbH GmbH

Shining 3D Tech Co., Ltd

AICON 3D Systems GmbH

Der Stereoscan neo ist laut Aicon die konsequente Weiterentwicklung der klassischen Stereoscan Gerätelinie. Bisher war die Leistungsfähigkeit der Streifenprojektion maßgeblich von den Oberflächeneigenschaften des Scanobjekts abhängig. Farbe und Reflexionseigenschaften der Oberfläche beeinflussten die Qualität der Messergebnisse maßgeblich. Hier schafft die digitale adaptive Vollfarb-Projektionstechnik des Stereoscan neo Abhilfe. Durch Farb- und Intensitätskontrolle passt sich die Projektion optimal den Oberflächeneigenschaften an.

See What You Measure

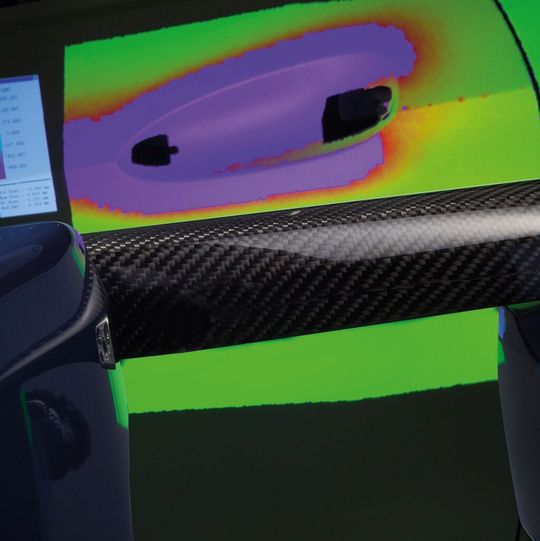

Mit dem Prinzip „See What You Measure“ setzt Aicon die Innovationsstrategie fort. Die SWYM-Technologie ermöglicht erstmalig, die Ergebnisse einer Messung direkt auf dem Objekt sichtbar zu machen. Die adaptive Vollfarb-Projektionstechnik projiziert nicht nur die zum Scannen notwendigen Muster in Farbe auf die Oberfläche, sondern auch die erzielten Messergebnisse. Abweichungen zum CAD können so direkt nach der Messung farblich auf der Objektoberfläche dargestellt werden.

Dieses Verfahren bietet dem Anwender ganz neue Möglichkeiten im Arbeitsablauf. Mit der SWYM-Technologie lassen sich im Werkzeug- und Formenbau oder im Modellbau schnell und präzise Abweichungen der Bauteiloberfläche messen und darstellen. Durch die projizierten Abweichungsbilder können Korrekturen am Objekt umgehend vorgenommen werden. Auch Abweichungen bei Inspektionsaufgaben lassen sich sofort sichtbar machen und beheben.

Neuer Stereoscan bietet maximalen Detailierungsgrad bei der Objekterfassung

Der Stereoscan neo liefert mit seinen 8 Megapixel oder 16 Megapixel Digitalkamera-Varianten die Voraussetzung für einen maximalen Detailierungsgrad bei der Objekterfassung. Durch Objektiv- und Basislängenwechsel können Messfeldgrößen von 75 mm bis 1.100 mm erfasst werden. Damit ist der Stereoscan neo der leistungsfähigste und variabelste Weißlichtscanner, der derzeit auf dem Markt verfügbar ist.

Aicon auf der Control: Halle5, Stand 5207
