Intec 2015 Studer-Universalschleifmaschine für den Werkzeugbau

Die S33 von Studer ist für das Schleifen von Werkstücken mittlerer Größe in der Einzelteil- und Serienfertigung konzipiert. Die Universalschleifmaschine, die auf der Fertigungstechnikmesse Intec in Leipzig in Augenschein genommen werden kann, soll Anwendern im Werkzeugbau, in Job Shops und in der Zulieferindustrie wichtige Vorteile bringen

Anbieter zum Thema

Hermann Kemper GmbH & Co. KG - Hersteller für CNC Drehteile

Beckhoff Automation GmbH & Co. KG

Renishaw GmbH

Fritz Studer AG

Unzählige Werkstücksgeometrien können mit der Universalschleifmaschine S33 von Studer in einer Aufspannung geschliffen werden, so der Hersteller. Ein neuer Schleifkopf mit drei Schleifscheiben sorgt dafür, dass das Werkstück noch individueller und schneller bearbeitet werden kann.

Universalkopf lässt sich manuell alle 2,5° positionieren

Neben dem bekannten Produktions-Schleifspindelstock, der mit 0 und 30° eingesetzt werden kann, ist der neue Universalkopf mit zwei Außenschleifspindeln und einer Innenschleifspindel ausrüstbar. Beide Außenschleifscheiben mit einem Durchmesser von 500 mm x 63 mm (80/110 mm Form 5) sind rechts angeordnet. Der Universalkopf lässt sich manuell alle 2,5° positionieren oder ist mit automatischer B-Achse mit 1° Hirthverzahnung erhältlich. Für das Innenschleifen werden ausschließlich HF-Spindeln verwendet.

Durch die geschickte Auslegung erreiche die Universalschleifmaschine S33 eine bis zu einem Drittel verlängerte Schleiflänge gegenüber dem Wettbewerb, so Studer. Im Zusammenhang mit der Schleifscheibenanordnung rechts ist immer die Reduktion der effektiven Schleiflänge bei einem Einsatz unter 30° zu beachten.

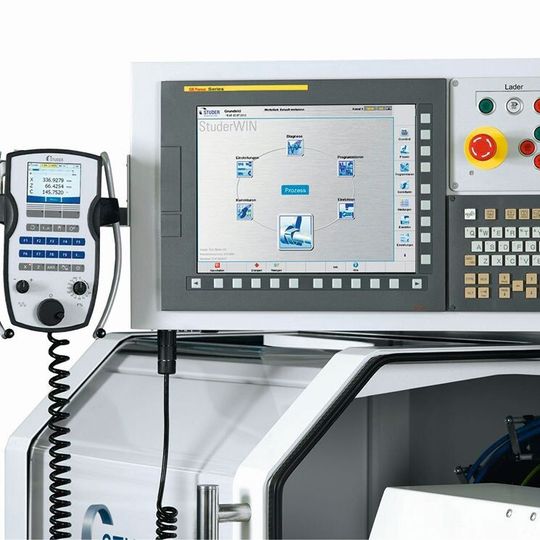

Universalschleifmaschine S33 wird mit einer CNC und integriertem PC angeboten

Die S33 wird mit einer CNC und integriertem PC angeboten. Dadurch wird der Einsatz der neuen Studer-WIN-Bedienoberfläche möglich. Die Module der Programmiersoftware Studergrind können nun direkt auf der Steuerung installiert werden.
