Schweres im Griff Mit der Trubend-Serie 8000 biegen sich auch dicke Bleche

Quelle: Trumpf 2 min Lesedauer

Anbieter zum Thema

TRUMPF Werkzeugmaschinen GmbH + Co. KG
G+K Umformtechnik GmbH
PARTSCLOUD GmbH

Trumpf macht hier die nächste Generation flexibler Großmaschinen für das Blechbiegen bekannt. Die neue Serie nennt sich Trubend 8000 – attraktiv für Automobil-, Maschinenbau und Gebäudetechnik.

Trumpf gibt bekannt, dass es jetzt die nächste Generation von großen Biegemaschinen gibt. Die Serie heißt Trubend 8000. Es gibt derzeit zwei Maschinen. Das hier ist die größere namens Trubend 8400. Lesen Sie hier, was man damit alles machen kann.(Bild: Trumpf)
Trumpf gibt bekannt, dass es jetzt die nächste Generation von großen Biegemaschinen gibt. Die Serie heißt Trubend 8000. Es gibt derzeit zwei Maschinen. Das hier ist die größere namens Trubend 8400. Lesen Sie hier, was man damit alles machen kann.
(Bild: Trumpf)

Wenn man große Bauteile in geringer Stückzahl biegen muss, ist die Trubend-Serie-8000 von Trumpf ein Umformsystem, an dem man laut Hersteller nicht vorbeigehen sollte. Das gelte vor allem für Branchen wie Automotive, Maschinenbau und Gebäudetechnik. Doch auch im Rahmen von Jobshops und bei Auftragsfertigern können diese Biegemaschinen kraftvolle und vielseitige Helfer sein, wie es weiter heißt.

Die technischen Details der neuen Trumpf-Großformat-Biegemaschine

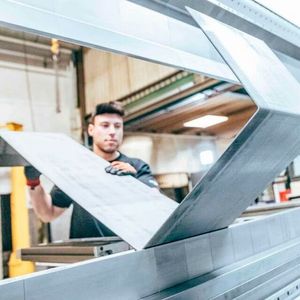

Die nutzbare Einbauhöhe der neuen Trubend-Serie-8000 (momentan gibt es die Maschinen Trubend 8230 und Trubend 8400) wird für beide mit 880 Millimetern angegeben. Die Ausladung beträgt jeweils 620 Millimeter. Auch die Biegelänge von 4420 Millimetern ist für beide Maschinen gleich, heißt es weiter. Einen deutlichen Unterschied gibt es in Sachen Presskraft, denn die Trubend 8230 arbeitet mit 2.300 Kilonewton und die Schwester mit 4.000 Kilonewton. Bedient werden wieder beide Systeme gleich, und zwar über die Steuerung T 8000 S Multi Touch, die als intuitiv zu verstehen beschrieben wird. Beide Biegemaschinen erreichen entlang der Y-Achse eine Verfahrgeschwindigkeit von rund 10 Millimetern pro Sekunde. Einen kleinen Unterschied gibt es noch in puncto Länge der Anlagen, denn die Trubend 8230 ist 5.320 Millimeter lang, die Schwester nur 80 Millimeter länger. Dafür bringt letztere 34 Tonnen auf die Waage und die andere „nur“ 25 Tonnen.

Bildergalerie

Die große Biege mit dem Sicherheitseffekt nebst Ergonomie

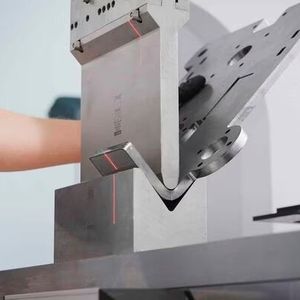

Die Serie Trubend 8000 von Trumpf punkte mit einigen Funktionen, die das Biegen sicherer, einfacher, ergonomischer und auch produktiver machten. Dazu gehört etwa das Winkelmesssystem ACB Wireless (Automatically Controlled Bending) im Oberwerkzeug. Es erkennt die Position der Sensoren automatisch, Biegewerkzeug und Steuerung kommunizieren dabei kabellos, wie der Name vermuten lässt. Dann gibt es noch das Winkelmesssystem ACB Laser. Berührungslos projiziert dabei ein Laser eine Linie auf das zu biegende Blech und eine Kamera erkennt den Winkel. Zwei Messeinheiten fahren dazu automatisch an die richtige Stelle, heißt es. Dann gibt es noch NC-gesteuerte Hinteranschläge, von denen maximal sechs Stück eingesetzt werden können. Damit positioniert man die Werkstücke exakt und sicher. Auch eine Bombierung gibt es von Trumpf, die, wie der Hersteller betont, bis 6.000 Kilonewton pro Meter belastbar ist. Im Abstand von 250 Millimetern passt man damit die Bombierkurve wunschgemäß an die jeweilige Biegeaufgabe an. Schließlich kann man mit einer Unterwerkzeug-Verschiebung arbeiten. Dabei handelt es sich um ein Werkzeug für zwei verschiedene Biegevorgänge. Trumpf konkretisiert: Damit kann man die Teilevielfalt beim Biegen erhöhen sowie Rüstzeit und Investitionskosten sparen. Auch das Falzen kann man damit erledigen.
