Wie gut eine Schweißnaht ist, hängt auch davon ab, wie man die Werkstückkanten zuvor fürs Schweißen vorbereitet hat. Trumpf-Kantenformer der TKF-Baureihe helfen dabei. Und so geht`s ...

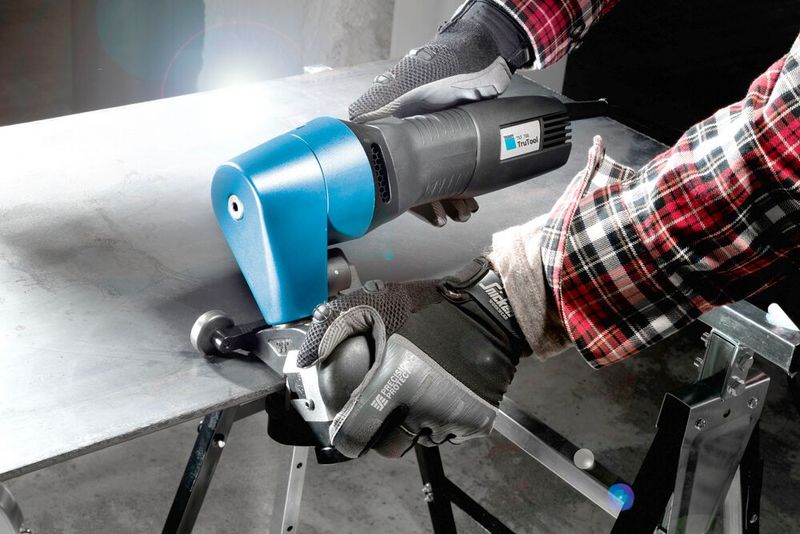

Ob eine Schweißnaht hochwertig wird, hängt auch von der Schweißnahtvorbereitung ab respektive von der Qualität der Schweißkanten an den beiden Verbindungspartnern. Diese müssen oxidfrei und geometrisch gleichförmig sein. Mit Kantenformern der TKF-Baureihe von Trumpf schaffe die Werker es zuverlässig, ideale Schweißkanten an die Werkstücke anzuarbeiten. Die Geräte sind leicht gefahrlos zu handhaben.

Keine halbseidenen „Allrounder“ für die Schweißnahtvorbereitung

Kantenformer der TKF Baureihe dürfen aber nicht als Allrounder betrachtet werden, die alles nur ein bisschen können. Es handelt sich vielmehr um Spezialwerkzeuge, die primär einen Zweck erfüllen – den aber richtig! Und zwar Schweißkanten direkt am Werkstück zu erzeugen. Für diese Aufgabe gibt es zwar ein paar wenige Alternativen wie etwa Brennschneider, doch bei häufigem Einsatz erreichen diese genauso wenig das Kosten-Nutzen-Verhältnis des Schweißkantenformers wie ein Winkelschleifer, der auch zur Debatte steht. Einzig wenn der Anspruch an die Kantenqualität extrem gering ist und nur alle paar Tage ein oder zwei Meter Kante zu erzeugen sind, kann der Winkelschleifer genügen, denn er ist günstig zu haben und meist bereits vorhanden.

Bildergalerie

Bildergalerie mit 5 Bildern

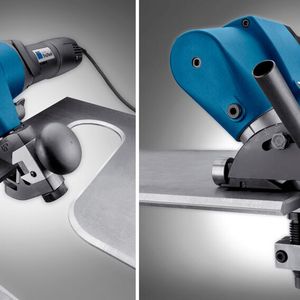

Für Stahl-, Schiffs-, Fahrzeugbauer und viele andere Metallhandwerker, die regelmäßig Schweißverbindungen herstellen müssen, kommen aber primär die Schweißkantenformer in Betracht. Diese bietet Trumpf in zwei Größen an – als besonders leistungsstarken Trutool TKF 1500 für Fasenlängen bis zu 15 Millimeter und als handliches sowie kompaktes TKF 700, mit dem sich Fasenlängen bis zu sieben Millimeter ausführen lassen.

Die beiden Trumpf-TKF-Kantenformer und ihr Können

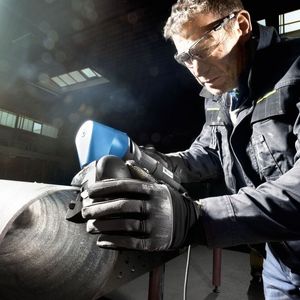

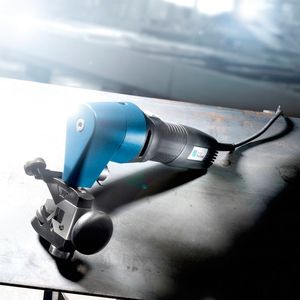

Mit lediglich 5,3 Kilogramm Gewicht ist der 1.700 Watt starke TKF 700 leicht und universell einsetzbar. Er verrichtet seine Aufgabe an geraden Blechen mit einer Materialstärke von ein bis 20 Millimetern ebenso wie an Innenausschnitten ab 90 Millimeter und kurvenförmigen Außenkonturen ab 40 Millimeter. Auch an Rohren ab einem Innendurchmesser von 80 Millimeter sind die Schweißkanten machbar. Wegen des relativ geringen Gewichts kann das Werkzeug nicht nur vertikal und horizontal gut geführt werden, ohne den Werker dabei zu stark zu belasten. Selbst in Überkopflage zu arbeiten (häufig bei Rohren), ist kein Problem. Eine Schnellarretierung hilft dabei, dem Schweißkantenformer in Sekundenschnelle eine andere gewünschte Schneidrichtung zu geben.

Und das Trutool TKF 1500 ist mit einem kräftigen 2.600-Watt-Motor ausgerüstet. Es wiegt zwar satte 16,5 Kilogramm, ist aber dennoch gut zu handhaben, was für gerade Blechen ebenso gilt, wie für die Schweißnahtvorbereitung an T-, Doppel-T-Trägern und Rohren. Die Blechdicke darf dabei zwischen vier und 160 Millimeter betragen. Ein ergonomischer Griff sorgt zusätzlich für Bedienerfreundlichkeit.
