W&F Werkzeugtechnik Werkzeughalter für Gildemeister-Drehmaschinen

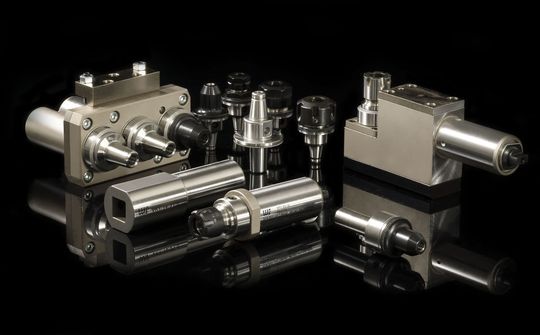

Für die Drehmaschinen-Baureihen Sprint und Speed von Gildemeister hat W&F ein modular aufgebautes Halterprogramm für angetriebene und stehende Werkzeuge entwickelt. Darunter ist das angetriebene axiale Drehwerkzeug in dreispindliger Ausführung (Bild 1).

Anbieter zum Thema

Würth Industrie Service GmbH & Co. KG

trivid GmbH

OPTENDA GmbH

W & F Werkzeugtechnik GmbH

Die Antriebspindel hat eine Drehzahl von 5000 min^-1, die Spindeln 2 und 3 jeweils 10.000 min^-1. Alle drei Spindeln sind mit der patentierten WFB-Schnittstelle ausgestattet, so dass auf den Adapterpool von weit über 60 Werkzeugaufnahmen zurückgegriffen werden kann.

Werkzeughalter für Drehwerkzeuge mit langer Lebensdauer

Die Vielzahl der Adaptervarianten ermöglichen höchste Flexibilität und ein Arbeiten nahe an der Führungsbüchse, so das Unternehmen. Mit dem Dreispindler gewinnt man zusätzlich einen weiteren Werkzeugplatz. Alle drei Spindeln haben die gleiche Drehrichtung. Das Gehäuse ist komplett abgedichtet. Neueste Getriebetechnik, so der Hersteller, sorgt für lange Lebensdauer, hohe Laufruhe und geringe Wärmeentwicklung.

Das Werkzeug ist 34,5 mm breit, sodass keine Revolverstation verloren geht. Alle Werkzeuge sind vollständig gegen Eindringen von Schmutz und Schmierstoffe gekapselt.

Modularer Radialbohrkopf für Gildemeister-Drehmaschinen

Für die Gildemeister-Drehmaschine Sprint 20 (Bild 2 – siehe Bildergalerie) wurde der modular aufgebaute Radialbohrkopf mit einer Übersetzung von i = 1 : 1,5 entwickelt. Das Werkzeug mit einer Drehzahl bis 9000 min^-1 kann zur Bearbeitung an Haupt- und Gegenspindel eingesetzt werden.

Neueste Getriebetechnik und eine zusätzliche Drehmomentabstützung bei Fräsbearbeitung an der Gegenspindel gewährleisten laut Hersteller eine lange Lebenszeit des Werkzeuges. Die Spindel mit WFB-Schnittstelle ist modular aufgebaut.

Innenkühlung mit einem Druck bis 80 bar in Werkzeughalter integriert

Wie erläutert wird, ist es den Ingenieuren von W&F gelungen, bei diesen „Miniaturwerkzeugen“ eine Innenkühlung mit einem Druck bis 80 bar zu integrieren. Das radial zurückgesetzte Werkzeug mit einem Drehzahlverhältnis i = 1 : 1,86 ermöglicht zudem Drehzahlen von über 11.000 min^-1. Neueste Dichtungs- und Getriebetechnik wurden bei diesen Werkzeugen ebenfalls integriert. Die modular aufgebaute Spindel ist mit der hochpräzisen WFB-Schnittstelle ausgerüstet.
