Im Vergleich zu Bohrwerkzeugen mit zwei Schneiden erlaubt Logiq 3 Cham um bis zu 100 Prozent höhere Vorschubwerte, was die Produktivität deutlich steigert. Sein Bohrkopf-Klemmsystem ist einfach und sicher zu handhaben und benötigt keine weiteren Ersatzteile. So entstehen selbst in der Maschine nur minimale Rüstzeiten beim Bohrkopfwechsel. Die radiale und axiale Klemmkraft wird ausschließlich in der schwalbenschwanzähnlichen Passung erzeugt. Sie bietet im Zusammenspiel mit den großen Anlageflächen eine sehr hohe Sicherheit auch bei unregelmäßigen Schnittkräften, die beispielsweise bei Anbohrprozessen auf schrägen Flächen oder Querbohrungen entstehen. Die H3P-IQ-Bohrkopfgeometrie mit den geschwungenen Hauptschneiden wurde für den Einsatz bei ISO-P- und ISO-K-Werkstückstoffen entwickelt und ermöglicht ein weiches Schnittverhalten mit kurz brechenden Spanlocken.

Iscar konzipierte das Bohrkopf-Zentrum mit den drei spitz zulaufenden Schneiden im Hinblick auf eine gute Zentrierfähigkeit bei möglichst hoher Stabilität. Daraus resultieren geringe Axialkräfte und Drehmomentwerte während des Anbohrens sowie eine hervorragende Eigenzentrierfähigkeit – selbst unter schwierigen Einsatzbedingungen. Alle Bohrkörpervarianten besitzen eine innere Kühlmittelzufuhr an jede Schneide sowie große, polierte Spankammern, die durch variable Spiralwinkel den Spanfluss zusätzlich verbessern. Auf die Logiq-3-Cham-Bohrkörper lassen sich zehn verschiedene Bohrkopfdurchmesser montieren. Mit dieser Auslegung ist der Anwender nicht nur flexibler, er spart auch Lagerhaltungskosten. Die Werkzeuge sind in den Ausführungen 3×D-, 5×D und 8×D für Durchmesser von zwölf bis 25,9 Millimetern erhältlich.

Damit sind deutlich kürzere Bearbeitungs- und Rüstzeiten möglich. Dies stieß beim Werkzeugverantwortlichen Michael Gerke und bei Schichtführer Carsten Voß, beide Logaer Maschinenbau, auf großes Interesse.

„Hier müssen wir zwölf Lochkreise mit jeweils 26 Stufen-Bohrungen einbringen, wo später die Stellmotoren montiert werden. Bisher verwendeten wir dafür ein zweischneidiges Werkzeug und benötigten damit 41 Minuten, um alle Löcher zu bohren. Da war also in Sachen Bearbeitungsgeschwindigkeit noch sehr viel Luft nach oben.“ Im Frühjahr bot sich schließlich die Möglichkeit, die dreischneidigen Werkzeuge zum ersten Mal in der Praxis zu testen.

Das Iscar Team, bestehend aus Claus Mackenstedt, Christian Buck, technische Beratung und Verkauf, und Martin Berlin, Regional Sales Manager North, hatte zusammen mit dem Logaer-Duo eine Stufenbohrung mit zwei Logiq-3-Cham-Bohrern mit 25 und 21 Millimetern Durchmesser ausgeknobelt. „Das sind Standardwerkzeuge, die Logaer ohne großen Programmieraufwand einsetzen kann“, stellt Buck einen der großen Vorteile heraus. Wie schon bei der alten Lösung sollten diese die 100 Millimeter tiefe Bohrung in zwei Schritten einbringen – aber mit deutlich höheren Schnittwerten. Deshalb wurde die großdimensionierte Windkraftbauteil auf einer Portalfräsmaschine mit 13,5 Metern Verfahrweg bearbeitet. „Die Anlage ist nicht auf hohe Drehzahlen ausgelegt, sondern auf Drehmoment. Sie besitzt die notwendige Kraft für die Bearbeitung mit den hohen Werten“, erklärt Martin Berlin.

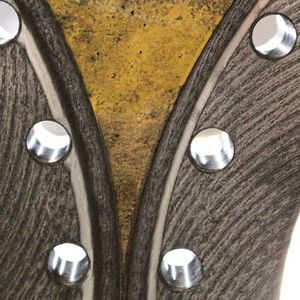

Im ersten Schritt wurde mit dem 25-Millimeter-Bohrer die 57 Millimeter tiefe Stufe gesetzt. „Mit dem Logiq 3 Cham konnte Logaer hier mit einem Vorschub von 0,93 Millimetern pro Umdrehung oder umgerechnet 1.400 Millimetern pro Minute arbeiten – etwa doppelt so hohe Werte wie bei der alten Lösung“, erklärt Christian Buck. Dementsprechend verringerte sich auch die Bearbeitungszeit für diesen Prozessschritt von bisher 21 auf 12 Minuten. Mit dem 21 Millimeter Logiq 3 Cham folgte dann die zweite Bohrung mit einer Tiefe von 43 Millimetern. Auch hier spielte der Bohrer seine Trümpfe voll aus: Ein Vorschub von 0,82 Millimetern pro Umdrehung oder umgerechnet 1.300 Millimetern pro Minute waren problemlos möglich. Nur zehn statt bisher 21 Minuten standen für die zweite Bohrung auf der Uhr. „So benötigten wir für die mehr als 300 Bohrungen mit den Logiq-3-Cham-Bohrern insgesamt nur 22 Minuten“, freut sich Voß. „Wir konnten die Bearbeitungszeit also glatt halbieren.“ Gerhard Müller ergänzt: „Und das hat ja nicht nur Auswirkungen auf die Bearbeitungskosten – viel wichtiger ist, dass wir so Kapazitäten auf unseren Anlagen freischießen können, denn einfach eine weitere solche Anlage hinstellen, geht nicht.“

„Die Werkzeuge haben unsere Erwartungen voll erfüllt.“ Neben den zuverlässigen Werkzeugen ist für Geschäftsführer Gerhard Müller vor allem die enge Zusammenarbeit auf Augenhöhe mit Iscar ein großer Pluspunkt. „Die Zauberworte heißen ‚Vertrauen‘ und ‚offener Umgang miteinander‘“, erklärt er. „Wir können uns darauf verlassen, dass Iscar uns nicht unsinniges Zeug verkaufen will, sondern genau auf unsere Anforderungen zugeschnittene Lösungen liefert. Darum probieren wir die Ideen auch gerne aus.“
