3D-gedruckte Kühlmittelaufsätze

| Redakteur: Mag. Victoria Sonnenberg

Für die prozesssichere Spankontrolle beim Hochleistungsreiben bietet die Paul Horn GmbH additiv gefertigte Kühlmittelscheiben nach Kundenanforderungen.

Firmen zum Thema

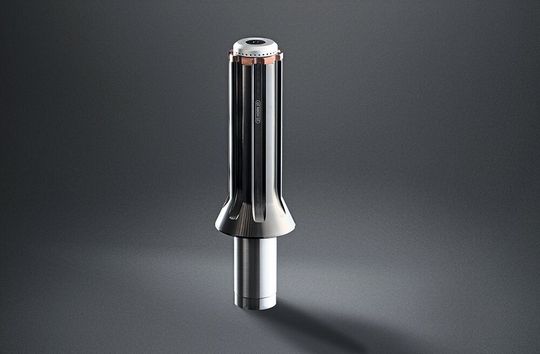

Für die prozesssichere Spankontrolle und hohe Standzeiten bietet Horn für das DR-Reibsystem 3D-gedruckte Kühlmittelscheiben.
Für die prozesssichere Spankontrolle und hohe Standzeiten bietet Horn für das DR-Reibsystem 3D-gedruckte Kühlmittelscheiben.
(Bild: Horn/Sauermann)

Beim Reiben von Durchgangsbohrungen oder tiefen Sacklöchern kommen Standardlösungen oft an technische Grenzen. Insbesondere langspanende und schwer zerspanbare Werkstoffe erfordern Modifikationen des Werkzeugsystems und der inneren Kühlmittelzufuhr.

Horn zeigt mit der 3D-gedruckten Kühlmittelscheibe eine Problemlösung, die auf dem Werkzeugschaft aufgeschraubt wird. Durch die direkte, zielgerichtete Kühlung und vor allem eine prozesssichere Spanabfuhr sollen sich höhere Standzeiten ergeben. Die additive Fertigungstechnologie ermöglicht eine freie Gestaltung der Kühlmittelaustritte. Die Form der Austritte verhindere ein Eindringen von Spänen. Des Weiteren können Querschnitt und Austrittwinkel des Kühlmittelkanals für die jeweilige Bearbeitung und den zu zerspanenden Werkstoff angepasst werden.

Der Werkzeugschaft unterstützt durch die polierten und beschichteten Spanräume die Spanabfuhr aus der Bearbeitungszone. Die Kühlmittelzufuhr verkleinert die Querschnitte von Übergabe zu Übergabe. Dadurch erhöht sich die Strömungsgeschwindigkeit des Kühlschmierstoffes ohne einen Druckabfall. Das Werkzeugsystem lässt sich auf eine Sacklochkühlung, Schulterkühlung sowie eine gemeinsame Schulter- und Sacklochkühlung umbauen. Mit der Gesamtkombination aus der Vollhartmetallreibschneide, dem Werkzeugschaft und den 3D-gedruckten Kühlmittelscheiben will Horn sein Know-how in der Bohrungsbearbeitung unterstreichen.
