Lasertechnik Abgleich von Widerständen mittels Lasertrimmer

| Redakteur: Dipl.-Ing. (FH) Reinhold Schäfer

Die ACI Laser GmbH erweitert ihr Produktportfolio um einen Laser für das Trimmen. Aufbauend auf den Erfahrungen und dem technischen Know-how für die Laser zur Materialkennzeichnung wurde der Lasertrimmer entwickelt und um ein Kamerasystem, Bildverarbeitungssoftware sowie Schnittstellen zur Echtzeitsteuerung zum Materialabtrag erweitert.

Firmen zum Thema

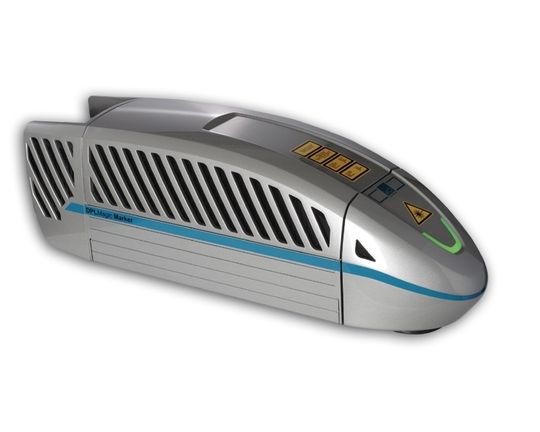

Mit dem Lasertrimmer der ACI Laser können Widerstände bis hinab zur Bauform 0402 bearbeitet werden. Bild: ACE Laser
Mit dem Lasertrimmer der ACI Laser können Widerstände bis hinab zur Bauform 0402 bearbeitet werden. Bild: ACE Laser
( Archiv: Vogel Business Media )

Unter Lasertrimmen wird ein Abgleich von Widerständen in SMD-Bauformen zur Erzielung von nicht in Normreihen enthaltenen Werten (Passivtrimmen) oder zum Abgleich von Schaltungsfunktionen (Aktivtrimmen) verstanden. Häufige Anwendungen des Aktiv-Lasertrimmens sind die Kennlinienabgleiche elektronischer Sensoren, ein Abgleich auf Nennschaltabstände von Näherungssensoren oder die Linearisierung von Messverstärkern in der Medizin- und Meßtechnik.

Lasertrimmer der ACI Laser unterscheiden sich von den Lasern für die Materialbeschriftung durch eine für Trimmanwendungen angepasste Strahlerzeugung und durch erweiterte elektrische Schnittstellen. In Echtzeit wird der Trimmvorgang durch externe Messverstärker gestoppt. Die zuletzt erreichten Spiegel- und Positionsdaten werden automatisch gespeichert, sodass ein Trimmschnitt an der gleichen Position fortgesetzt werden kann.

Ein optionales Kameramodul kann in den Strahlengang eingekoppelt werden und folgt damit dem Trimmvorgang in Richtung des Laserstrahls. Das Visionsystem zur Bildauswertung erkennt und lokalisiert die zu trimmenden Bauteile, positioniert die Trimmschnitte und gleicht durch den Lötvorgang entstandene Lageänderungen aus.

Lasertrimmer ist luftgekühlt

Der Lasertrimmer ist komplett luftgekühlt und zeichnet sich durch eine kleine und kompakte Bauweise aus. Der Laser wird zur Integration in Produktionslinien oder zur Verwendung als Handarbeitsplatz am Markt angeboten. Der Lasertrimmer ist als ein System, bestehend aus Laser, Visionsystem und spezieller Software zum Trimmen, zu verstehen.

Mit dem Lasertrimmer der ACI Laser können Widerstände bis hinab zur Bauform 0402 bearbeitet werden. Durch den Laserstrahl wird die Widerstandsschicht ohne Beschädigung des Keramikgrundkörpers abgetragen und damit der Widerstandswert erhöht.

Derzeit sind bereits bei namhaften Anbietern elektronischer Produkte und Sensoren zahlreiche Lasertrimmer der ACI in industriellen Anlagen zum Aktivtrimmen von 1206-, 0805- und 0603- Widerständen im vollautomatisierten Schichtbetrieb erfolgreich im Einsatz.

Langzeitstabilität der Widerstände ist beim Lasertrimmen größer

Zum Lasertrimmen werden in der Praxis verschiedene Schnittformen verwendet: Der oft verwendete Serpentinen-Schnitt zeichnet sich durch einen großen Trimmbereich aus und ersetzt vorteilhaft mechanische Trimmer. Außer der kleineren Baugröße und geringeren Kosten im Vergleich zu Trimmpotenziometern, zeichnen sich lasergetrimmte Widerstände durch größere Langzeitstabilität aus.

Der Lasertrimmer mit integriertem Visionsystem ermöglicht eine vollständige Automation der Trimmvorgänge. Die Abgleichvorgänge lassen sich beobachten und dokumentieren. Der Trimmvorgang kann durch Schnittlänge und Zeit statistisch ausgewertet werden.
