Verzahnung Achsversetztes Getriebe mit feinster Verzahnungsqualität

Die Entwicklung eines neuen Positionierantriebes erforderte kostengünstiges Engineering, hohe Fertigungs- und Qualitätskompetenz bei der Verzahnung, Schnelligkeit und Teamwork. Vom Ergebnis, einem Hypoid-Kegelradsatz, profitiert nun ein Hersteller von Anlagen für Blechbearbeitungs- und Rohrschneidemaschinen.

Anbieter zum Thema

Baß Antriebstechnik GmbH

WITTENSTEIN SE

Franke GmbH

WITTENSTEIN bastian GmbH Getriebefabrik

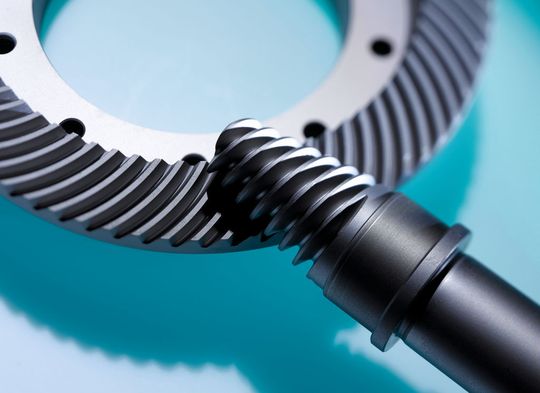

Mit dem Hypoid-Kegelradsatz HRH („High Reduction Hypoid“) entwickelte Wittenstein Bastian das weltweit erste achsversetzte Getriebe seiner Art, das mit nur einer Kegelradstufe eine Übersetzung i = 24 in Verzahnungsqualität 1 erreicht. Das macht es für Anwendungen interessant, in denen höchste Positionier- und Wiederholgenauigkeit auch bei extremer Dynamik gefordert werden.

Entstanden ist dieser Hypoid-Kegelradsatz in enger Zusammenarbeit mit der Entwicklungsabteilung des Kunden. Gemeinsam galt es eine präzise und hochdynamische Positionierung von Werkzeugköpfen in Bearbeitungsmaschinen war zu entwickeln, die außerdem deutlich leiser, gewichtsreduziert und kostengünstiger sein sollte als das bisher eingesetzte Getriebekonzept.

Engineering und Umsetzung von Verzahnungen aus einer Hand

In High-End-Verzahnungslösungen fließt in der Regel eine große Zahl von Anforderungen ein, die sowohl die Bauteile selbst als auch die eingesetzte Technologie für deren Herstellung betreffen. Wittenstein Bastian bietet seinen Kunden aus Rennsport, Raumfahrt, Robotik sowie dem Maschinen- und Automobilbau umfangreiche Fertigungs- und Engineeringkompetenz aus einer Hand.

Ob Kegelräder, Stirnräder, Innenverzahnungen oder Sondergetriebe – je anspruchsvoller die Verzahnungsaufgabe ist, desto früher setzt der gemeinsam mit dem Kunden zu gestaltende Entwicklungs- und Konstruktionsprozess ein. Und anders als in der Branche üblich beschränken sich die Engineering-Dienstleistungen nicht alleine auf die Auslegung der Verzahnung, sondern umfassen ein Gesamtpaket aus Entwicklung, Konstruktion, Detailberechnungen, Belastungsprüfungen und Produktoptimierung.

Know-how bei Hypoid-Kegelradsätzen verhilft zur schnellen Umsetzung

In vielen Projekten ist Schnelligkeit oberstes Gebot – nicht nur als Leistungsmerkmal des Endproduktes, sondern auch was die Zeit bis zum ersten Prototypen und danach die Serienlieferzeiten betrifft. Hier ist das Know-how in der Auslegung und Fertigung von Hypoid-Kegelradsätzen bei der Wittenstein-Tochter von Vorteil. Umfangreiche Software zur Qualitätsüberwachung unterstützt die Entwicklung. In iterativen Korrekturzyklen werden schließlich die gewünschten Produkteigenschaften optimiert.
