Werkzeuge Axialrollkopf mit Feineinstellung vereinfacht Gewindefertigung

Das Gewinderollen setzt mit sehr kurzen Fertigungszeiten die Messlatte bezüglich der Taktzeiten sehr hoch. Ein modular aufgebauter Axialrollkopf bietet vor allem eine einfache und trotzdem sehr präzise Feineinstellung des zu rollenden Werkstückdurchmessers sowie Bedienerfreundlichkeit.

Anbieter zum Thema

Aachener Maschinenbau GmbH

trivid GmbH

Mikron Switzerland AG, Division Tool

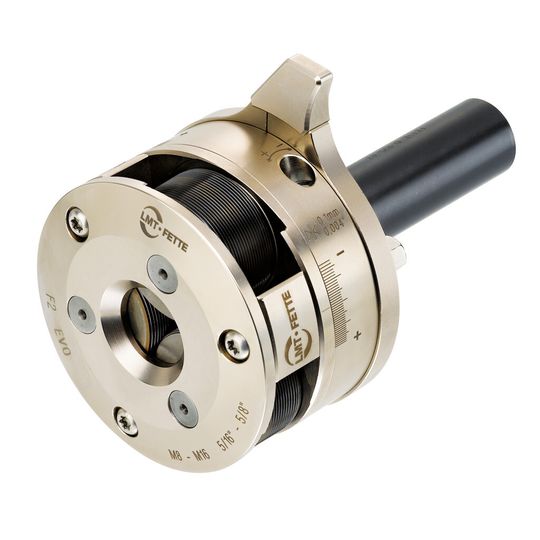

Gewinderollsysteme gehören zu den bedeutenden Kernkompetenzen der Firmengruppe LMT Tools. Die Anwendervorteile des Gewinderollens im Vergleich zu den spanenden Verfahren sind sehr kurze Fertigungszeiten bei hoher Gewindefestigkeit, konstante Maßhaltigkeit und ausgezeichnete Oberflächenqualität. Auf den Innovationstagen im Juni bei LMT Fette in Schwarzenbek wurde der Öffentlichkeit erstmals der neue Axialrollkopf Evoline präsentiert (Bild 1). Er fällt bereits durch sein modern designtes äußeres Erscheinungsbild auf und signalisiert hohe Funktionalität und Präzision.

Weltweit erste Beschichtung für Gewinderollen

Seit mehr als 60 Jahren werden die Rollköpfe von LMT Fette in der Industrie eingesetzt. Mit den Verfahren Axialrollen, Tangentialrollen (Bild 2) und Radialrollen werden wesentlich Massenbauteile bearbeitet, bei denen es auf Gewindesicherheit bei hoher Wirtschaftlichkeit in der Produktion ankommt. Typische Werkstückbeispiele sind Achsschenkel, Lenkritzel, Fahrradspeichen, Fittings, Rippenstahl und viele mehr, nach unterschiedlichen Gewindenormen. Das Anwenderportfolio wird noch erweitert durch die Möglichkeiten zum Rändeln, Kerbverzahnen, Glätten und Kugelglätten sowie reduzieren von Rohren.

Obwohl Gewinderollen das produktivste Verfahren zur Gewindeherstellung ist, waren die Entwicklungsexperten von LMT Fette mit den bisher erreichten Leistungsdaten noch nicht zufrieden. Das gilt auch für die weltweit erste Beschichtung für Gewinderollen, der Protec Power, mit der Standzeiterhöhungen von 30 % im Vergleich zu unbeschichteten Werkzeugen erreicht werden. Die Entwickler wollten dem Anwender nunmehr weitere Vorteile erschließen und fokussierten sich jetzt auf die Bedienerfreundlichkeit der Rollköpfe. Das Resultat ist der völlig neu designte Axialrollkopf Evoline.

Einfache und genaue Feineinstellung des zu rollenden Werkstückdurchmessers

Zu den signifikanten Leistungsmerkmalen des neuen Rollkopfs zählen vor allem die einfache und trotzdem sehr präzise Feineinstellung des zu rollenden Werkstückdurchmessers, sowie die Montagefreundlichkeit des Systems, basierend auf seiner modularen Bauweise. Die Feineinstellung im 100stel-Millimeterbereich durch eine Justierspindel zeichnet sich durch hohe Wiederholgenauigkeit des Flankendurchmessers aus und ist prozesssicher bei großem Bedienkomfort. Die Reproduzierbarkeit des Flankendurchmessers bei gleicher Skalenposition ist im Bereich von ±0,01 mm gewährleistet.
