Tiefe Einstiche in Bauteile für Industrie-Armaturen bereiteten der Klinger Schöneberg GmbH in der Vergangenheit Kopfzerbrechen. Immer wieder kam es zu starken Vibrationen, teilweise brachen die Werkzeuge. Deutlich besser läuft es mit einer Innovation von Iscar.

Klinger Schöneberg bearbeitet C-Stähle, Edelstahl, aber auch schwer zu zerspanende Materialien wie Inconel, Hastelloy oder Titan. In Graben-Neudorf entstehen Kleinserien und maßgeschneiderte Sonderanfertigungen. Sicherheit, Qualität, ein langer Lebenszyklus, geringe Wartungskosten sowie hohe Verfügbarkeit sind wichtige Kundenanforderungen.

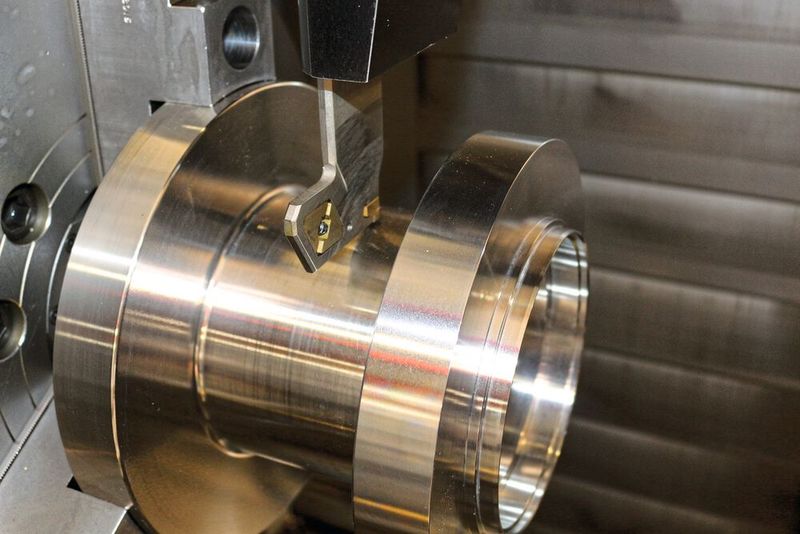

Um eine hohe Qualität zu bieten, suchen die Verantwortlichen ständig nach Prozess-Optimierungen. Potenzial entdeckten sie bei der Bearbeitung von Gehäuseteilen aus verschiedenen Stählen für Kugelhähne. Dort mussten große Einstiche mit einer Tiefe von bis zu 100 Millimetern eingebracht werden. Bis dato setzte Klinger Schöneberg herkömmliche Einstich-Schwerter ein.

Bildergalerie

Von diesem Problem erfuhren auch Erik Hoffmann, Produktspezialist Drehen bei Iscar, und Mario Herzog vom Iscar-Vertragshändler WKZ. „Da wir regelmäßigen Kontakt zu unserem Kunden haben, machten wir uns Gedanken, wie eine bessere Lösung aussehen könnte“, schildert Mario Herzog. Nach gründlicher Analyse schlugen die Iscar-Experten schließlich Whisperline-Schneidenträger mit Tang-Grip-Schneideinsätzen als Alternative vor.

Trend zu anspruchsvollen Werkstückstoffen

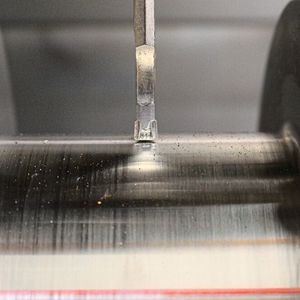

Iscar folgt mit der Entwicklung der Whisperline-Schneidenträger dem Trend, dass Anwender immer anspruchsvollerer Werkstückstoffe bearbeiten müssen. Insbesondere bei tiefen Einstichen vibrieren herkömmliche Werkzeuge. Die neuen Schneidenträger verfügen über ein innovatives Anti-Vibrationssystem. Dieses ist unterhalb des Schneideinsatzes verbaut und besteht aus zwei in einem rhombischen Rahmen befindlichen Anti-Vibrationskörpern, die durch eine Kalibrierschraube verbunden und dämpfend gelagert sind. Diese Anordnung nimmt Erschütterungen wirkungsvoll auf. „Dadurch sind höhere Schnittparameter möglich, die Oberflächengüte ist sehr gut und die Standzeit verlängert sich deutlich“, sagt Erik Hoffmann.

Die Projektpartner vereinbarten, vor Ort Tests zu fahren. „Die Versuchsanordnung sah futuristisch aus. Wir dachten nicht, dass es funktioniert“, war Stephan Noé anfangs skeptisch. Doch bereits die ersten Tests brachten sehr gute Ergebnisse. „Wir haben an unseren Maschinen Versuche mit verschiedenen Werkzeug-Geometrien gefahren und erkannt, dass die Iscar-Lösung punktet“, sagt Stephan Noé.

Vibrationen stark reduziert

„Nach den Praxistests und einer Probezeit haben wir alle unsere Maschinen mit den Schneidenträgern nachgerüstet“, berichtet Stephan Noé. Das Iscar-Werkzeug hat für Klinger Schöneberg eine ganze Reihe von Vorteilen gebracht. „Vibrationen wurden stark reduziert, und das Werkzeug arbeitet deutlich leiser“, freut sich Noé, für den auch das thermische Problem bei tiefen Einstichen gelöst ist. „Eine zielgerichtete Kühlmittelzuführung in die Schnittzone ermöglicht höhere Schnittgeschwindigkeiten und Vorschübe. Dadurch sparen wir Bearbeitungszeit und können ein höheres Zeitspanvolumen realisieren.“ Je nach Bauteil laufen die Prozesse zwischen 30 und 50 Prozent schneller.

WISSENSFORUM ZERSPANUNG

Potenziale in der Zerspanung heben

Antworten auf aktuelle Herausforderungen in der Zerspanung geben führende Werkzeughersteller, namhafte Maschinenbauer und Forschungseinrichtungen am 22. November auf dem 2. Wissensforum Zerspanung in Würzburg. Erleben Sie ein spannendes Programm rund um Vorträge, Schulungen und Workshops zu aktuellen Trends, die Ihre Prozesse auf ein neues Level heben. Die Veranstaltung richtet sich branchenübergreifend an Fach- und Führungskräfte aus produzierenden Unternehmen, Werkzeug- und Maschinenherstellern, Dienstleistern im Zerspanungsbereich sowie Hochschulen & Forschungseinrichtungen.

Jetzt Ticket sichern!

Speziell bei der Bearbeitung großer Bauteile spielt die Standzeit eine wichtige Rolle. In der Vergangenheit mussten die Maschinenbediener die Prozesse immer wieder anhalten, um verschlissene Werkzeuge zu wechseln. Nicht so bei den Iscar-Whisperline-Schneidenträgern.

Die langjährige Zusammenarbeit zwischen Klinger Schöneberg, Iscar und dem Vertragshändler WKZ wird top bewertet. Stephan Noe: „Mit den Kontaktmöglichkeiten, der Kundenbetreuung vor Ort und der fachlichen Beratung sind wir sehr zufrieden.“ Die Zusammenarbeit laufe immer auf Augenhöhe, und die ISCAR-Experten bemühten sich jederzeit, Probleme schnell zu lösen. Die Entscheidung für Iscar hat sich für Klinger Schöneberg voll ausbezahlt.

Zerspanungsmechaniker Eugen Walter bringt es auf den Punkt: „Die Erwartungen an das neue Werkzeug wurden bestens erfüllt. Die Schneidenträger sind speziell für unsere breiten und tiefen Einstiche sehr gut geeignet.“
