CAD/CAM-Software Blechteile mit Spezialtools effizient konstruieren

Für die Modellierung von Blechteilen bietet die CAD/CAM-Software ZW3D spezielle Tools an, um die Arbeitsschritte von der Umformung über die Abwicklung bis auf die Maschine zu vereinfachen.

Anbieter zum Thema

Renishaw GmbH

COSCOM Computer GmbH

cwmk GmbH - FACTUREE - Der Online-Fertiger

encee GmbH

Das Modellieren von Blechteilen und vor allem deren Fertigungsvorbereitung erfordern eine ganze Reihe von Spezialfunktionen, wie spezielle Formen, Funktionen zum Abwickeln und Falten von Blechteilen oder die Gestaltung von Folgeverbundwerkzeugen. Die CAD/CAM-Software ZW3D Blech von Encee CAD/CAM und 3D Drucker Systeme bietet viele Konstruktionstools, mit denen sich unter anderem Gehäuse sehr einfach schließen lassen, Ecken werden mit unterschiedlichen Geometrien geformt und die entsprechenden Aussparungen berechnet. Zudem stehen Werkzeuge bereit, bei denen ein Körper benutzt werden kann, um ein Blech zu verformen. So kann mit einem Stempel eine Geometrie eingeprägt oder eine Sicke erzeugt werden.

Beim Import von Fremddaten kann ZW3D Biegeradien automatisch analysieren und 3D-Blechmodelle so auftrennen, dass sie sich abwickeln lassen.Diese Abwicklungen können mit einem Mausklick an Laserschneidmaschinen übertragen werden.

Umformen und entstandene Spannungen modellieren

Im Bereich Umformen können einfache und mehrfache Biegungen modelliert werden. Die Umformanalyse zeigt, ob beispielsweise nach dem Tiefziehen eines Blechs noch genügend Wandstärke vorhanden ist. Auch die dadurch entstandenen Spannungen lassen berechnen.

Fertigungszeichnungen für Blechteile enthalten eine Vielzahl von Zusatzinformationen, diese lassen sich intuitiv in 2D und 3D definieren. Die 3D-Maße werden beim Anfertigen von Zeichnungen automatisch übernommen.

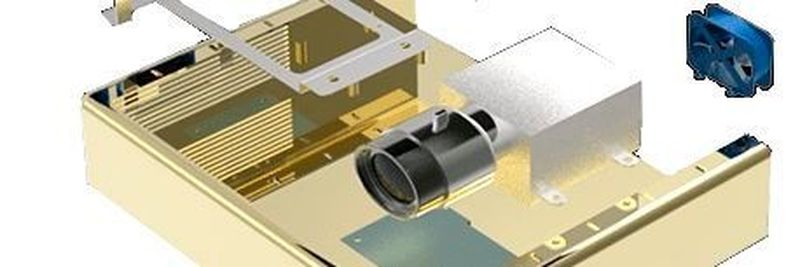

Für die Visualisierung des fertigen Blechteils oder einer ganzen Baugruppe steht der Renderer Keyshot zur Verfügung, der über eine Schnittstelle direkt an ZW3D angebunden ist.

Encee bietet die Lizenzen der Software zum Kauf an. Vorab kann ZW3D Blech 30 Tage lang kostenlos und unverbindlich getestet werden.
